АТ1А5 О Р 5! ими

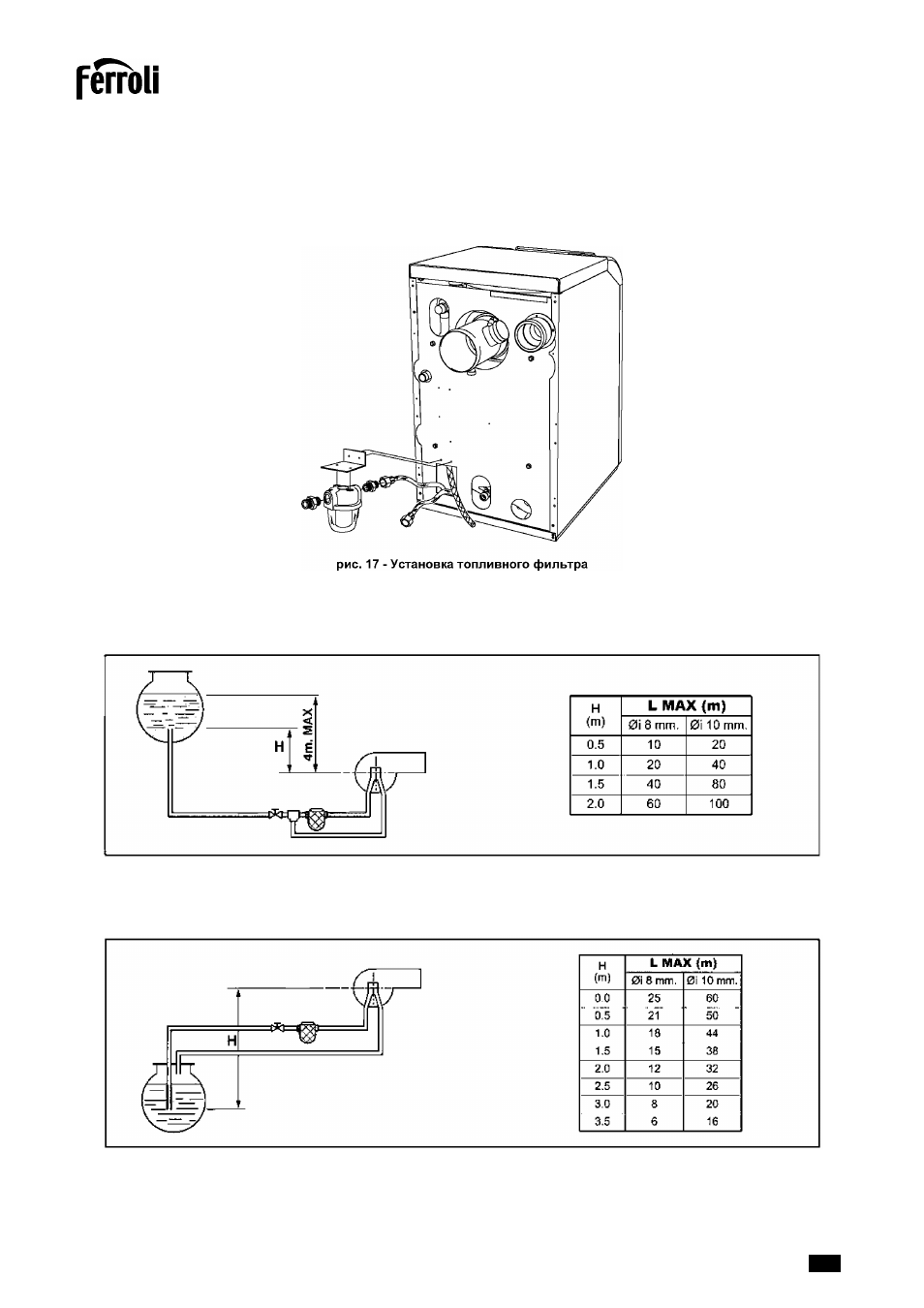

2.4 Подключение горелки к системе литания

Горелка укомплектована гибкими шлангами и фильтром , необходимыми для подключения ее к системе подачи жидкого

топлива. Пропустите гибкие шланги через отверстия в задней стенке агрегата, затем установите фильтр , как указано на
рис. 17.

Система подачи топлива должна быть выполнена в соответствии с одной из следующих схем, причем длина трубопроводов
(ГМДХ) не должна превышать приведенные в таблице значения.

рис. 18 - Подача самотеком

рис. 19 - Подача всасыванием

152

cod. 3540I500 - 09/2007 (Rev. 00)
