4. Технические данные и характеристики
4.1 Размеры, присоединения и основные элементы котла
Г- - - - - - - - -
- - - - - - - - - - - - - - - 1
..—
- - - - - - -
О
3
;
О
210
2$
50
145
0

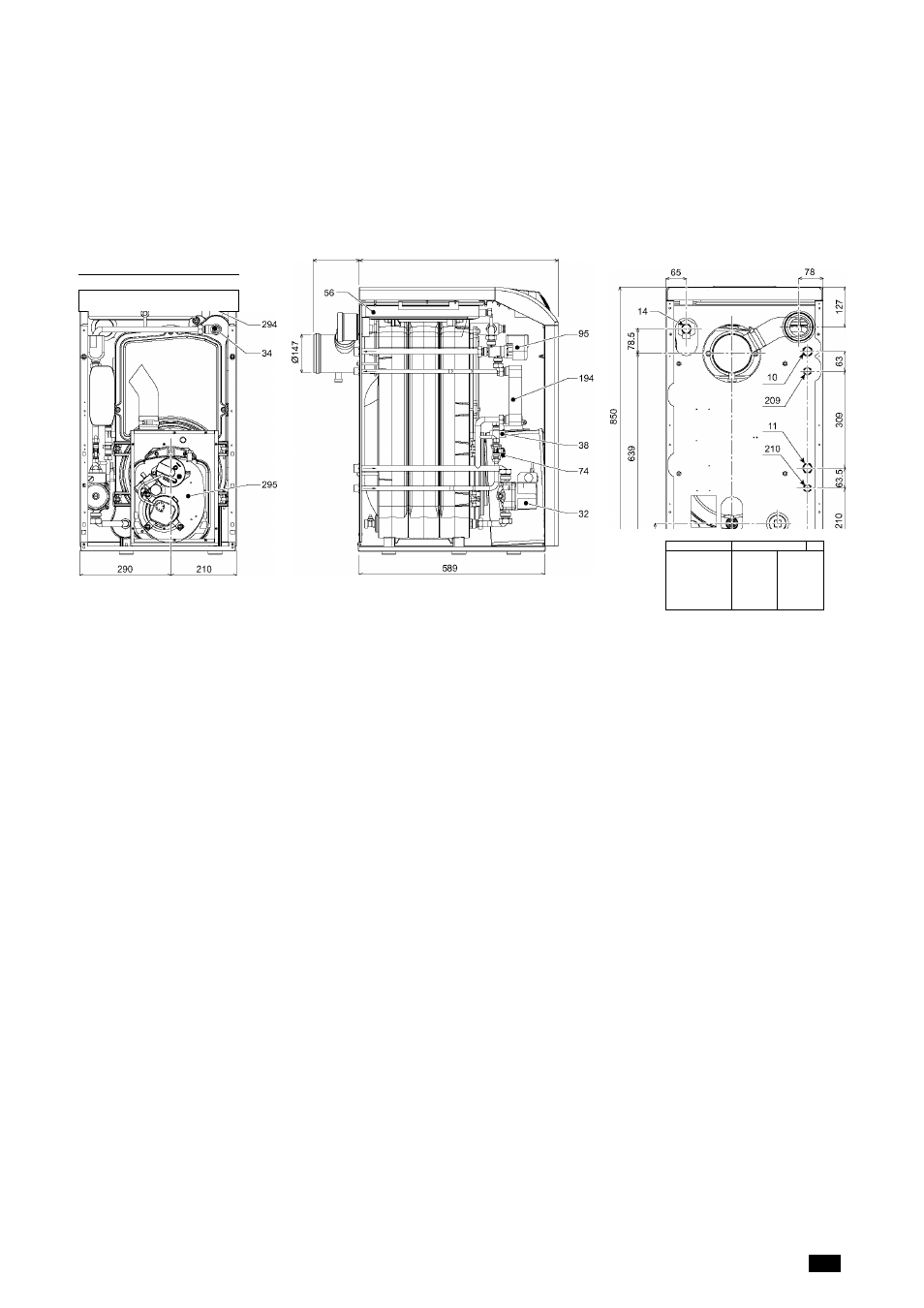

рис. 35
10 = Выходной штуцер контура отопления
11 = Обратный трубопровод системы отопления
14 = Предохранительный клапан
32 = Циркуляционный насос системы отопления
34 = Датчик температуры воды в системе отопления
36 = Автоматический воздухоотводчик
38 = Расходомер
56 = Расширительный сосуд
74 = Кран для заливки воды в систему
95 = Отводной клапан
194 = Теплообменник системы ГВС
209 = Выходной штуцер контура ГВС
210 = Входной штуцер контура ГВС
255 = Кран для слива воды из системы отопления
294 = Датчик давления воды в системе отопления
295 = Горелка
166
