ATLAS D F SI UNIT
3. Эксплуатация и техническое обслуживание
Все нижеописанные операции по регулировке, переоборудованию, вводу в эксплуатацию и техобслуживанию подлежат
выполнению
исключительно
силами
специалистов
с
высокой
квалификацией
(удовлетворяющими
профессиональным
техническим требованиям, предусмотренным действующим законодательством ), таких как сотрудники обслуживающего Вашу
территорию сервисного центра.
FERROLI
снимает
с
себя
всякую
ответственность
за
вред,
причиненный
людям
и/или
имуществу
в результате
несанкционированного изменения конструкции агрегата неквалифицированным и неуполномоченным персоналом.
3.1 Регулировки
Включение режима TEST
Одновременно нажмите и клавиши
(поз. 3 и 4 - рис. 1) и удерживайте их в течение 5 секунд для активации режима
TEST. Котел включается , независимо от необходимости производства воды для отопления или ГВС.
При этом символы системы отопления (поз. 24 - рис. 1) и ГВС (поз. 12 - рис. 1) начинают мигать.

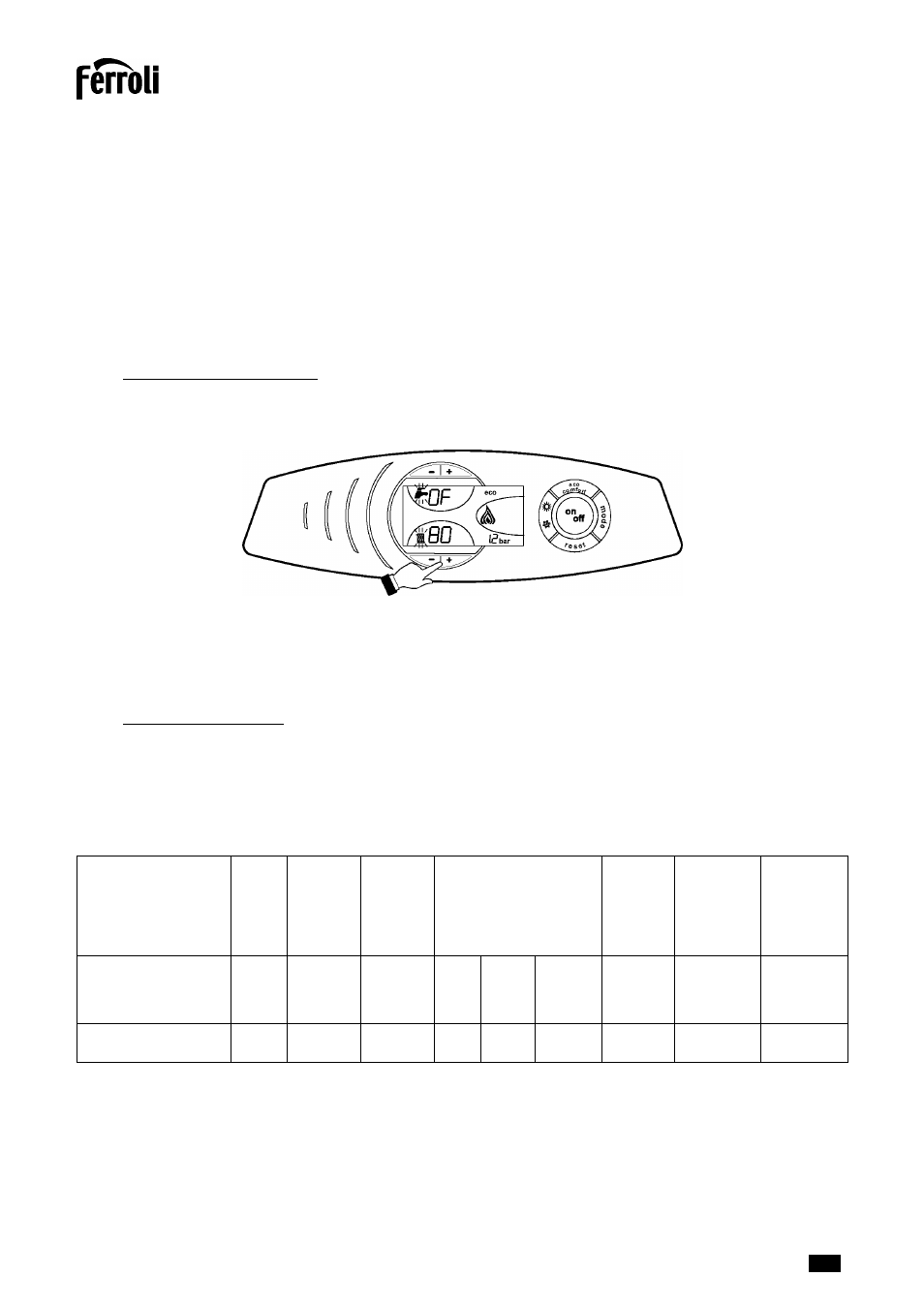

рис. 27 - Работа в режиме TEST
Для выключения режима TEST повторите процедуру включения.
В любом случае режим TEST автоматически отключится через 15 минут.
Регулировка горелки
Предварительная регулировка горелки производится на заводе-изготовителе в соответствии с таблица 5. Мощность горелки
может быть изменена путем регулировки давления нагнетания насоса, сопла, регулировки головки и регулировки подачи
воздуха, как указано в следующих параграфах. В любом случае, мощность горелки, после регулировки, должна находиться
в пределах номинальных рабочих параметров агрегата. Выполнив желаемые регулировки, проверьте с помощью
анализатора дымовых газов , чтобы содержание CO
2
% в них составляло от 11% до 12%.
Таблица. 5 - Регулирование горелки
Модель
котла
Тепло
произ
водит
ельн
ость
Модель
Горелка
Произво
дительн
ость
Горелка
Сопло
Давлени
е
насоса
Регулиров
ка
головки
Регулиров
ка
воздуха
кВт
кг/ч
СШ
А
Гал/
ч
Угол
расп
ыла
Код
бар
L
Метка
ATLAS D 30 SI UNIT
34.8
SUN
2.93
0.75
60°
3560133
0
10
22
10
О
Таблица производительности сопел по мазуту
В таблица 6 показан расход мазута (в кг/ч) при разных значениях давления насоса и сопел.
ПРИМЕЧАНИЕ. - Приведенные ниже значения носят ориентировочный характер ; на самом деле расход топлива на соплах
может колебаться в пределах ± 5%. В горелках с подогревателем расход топлива уменьшается приблизительно на 10%.
