АТ1А5 О Р 5! ими
При замыкании контура терморегулирования двигатель горелки начинает вращаться вместе с насосом: всасываемое
топливо полностью направляться в обратный контур. При этом включаются вентилятор горелки и трансформатор розжига ,
обеспечивая выполнение:
• предварительной продувки топки.
• прокачки участка системы подачи топлива.
•
предварительного розжига с разрядом между электродами.
Ь
В конце прокачки открывается электромагнитный клапан: мазут поступает в сопло и выходит из него в тонкораспыленном
состоянии.
При контакте с образованием разряда между электродами образуется пламя.
Одновременно начинается считывание времени защитного отключения.
Цикл оборудования

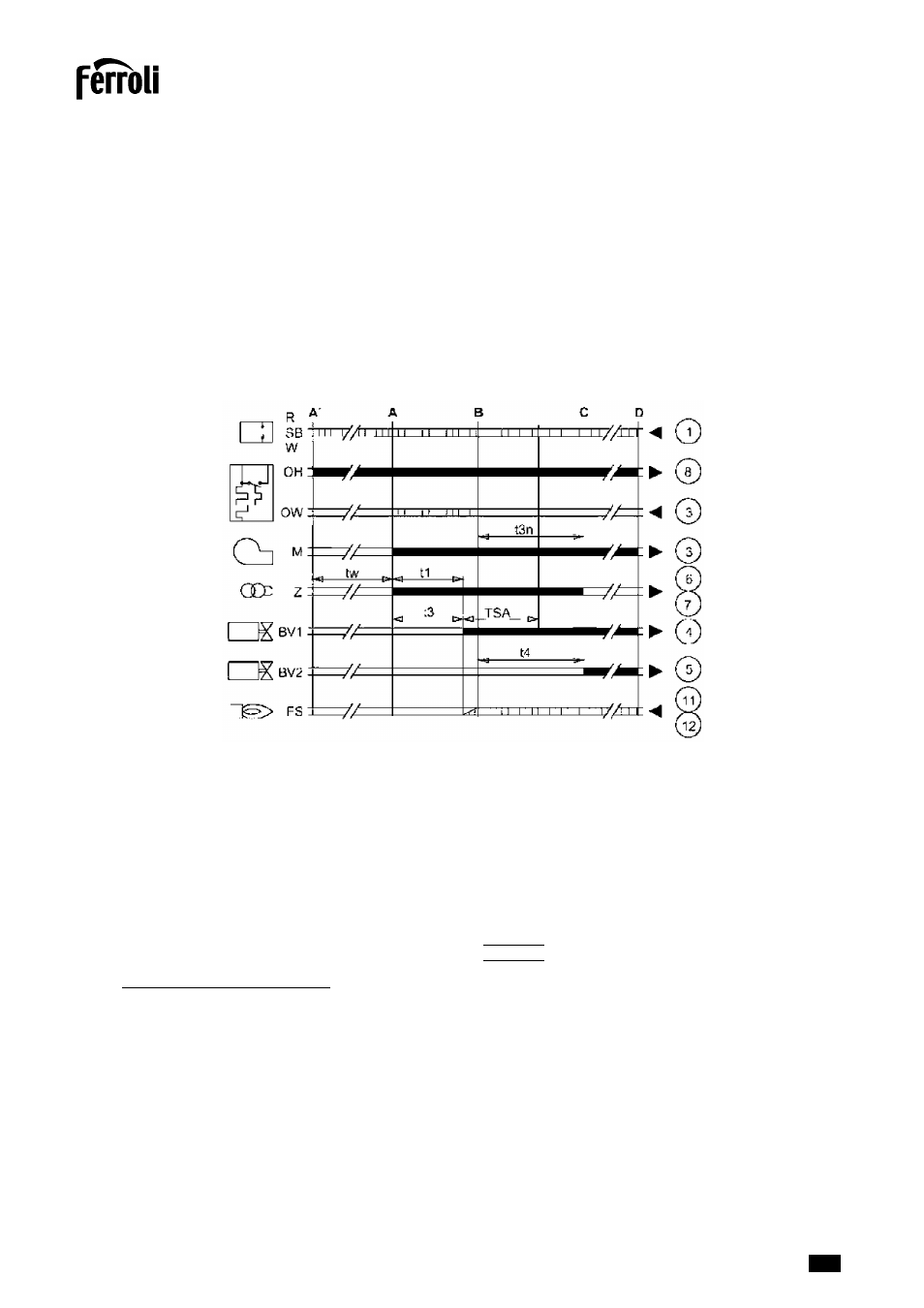

рис. 33 - Цикл оборудования
О
BV... Электромагнитный клапан
t3n
Время после розжига
OH
Устройство предварительного
подогрева
t4
Интервал «BV1-BV2»
дизельного топлива
TSA
Время защитного отключения
FS
Фоторезистор
А'
Начало включения с подогревателем
R-SB-WTepмocтaты/Пpeccocтaты
A
Начало включения без подогревателя
M
Двигатель горелки
B
Наличие факела
OW
Контакт разрешения
C
Нормальный режим работы
Z
Трансформатор розжига
D
Прекращение регулировки «П»
t1
Время предварительной продувки
1 Выходные сигналы агрегата
t3
Время перед розжигом
] Необходимые сигналы на входе
Проверки во время работы
Включите агрегат, как описано в sez. 1.3.
Удостоверьтесь в герметичности камеры сгорания и водяной системы.
Проверьте эффективность функционирования дымоходов (для притока воздуха и удаления продуктов сгорания) во
время работы котла.
Удостоверьтесь в правильности циркуляции воды между котлом и системой.
Проверьте зажигание горелки, осуществив различные испытания по включению и выключению котла с помощью
термостата температуры воздуха в помещении или устройства дистанционного управления.
Проверьте герметичность дверцы камеры сгорания и дымовой камеры.
Проверьте работает ли нормально горелка.
Выполните анализ дымовых газов (при установившемся режиме котла) и убедитесь, что содержание СО
2
в них находится
в пределах от 11% до 12%.
Проверьте правильность задания параметров и, при необходимости, отрегулируйте параметры (компенсационная
характеристика, мощность, , температура и т.д.) на нужную Вам величину.
