АТ1А5 О Р 5! ими
ГегГоИ

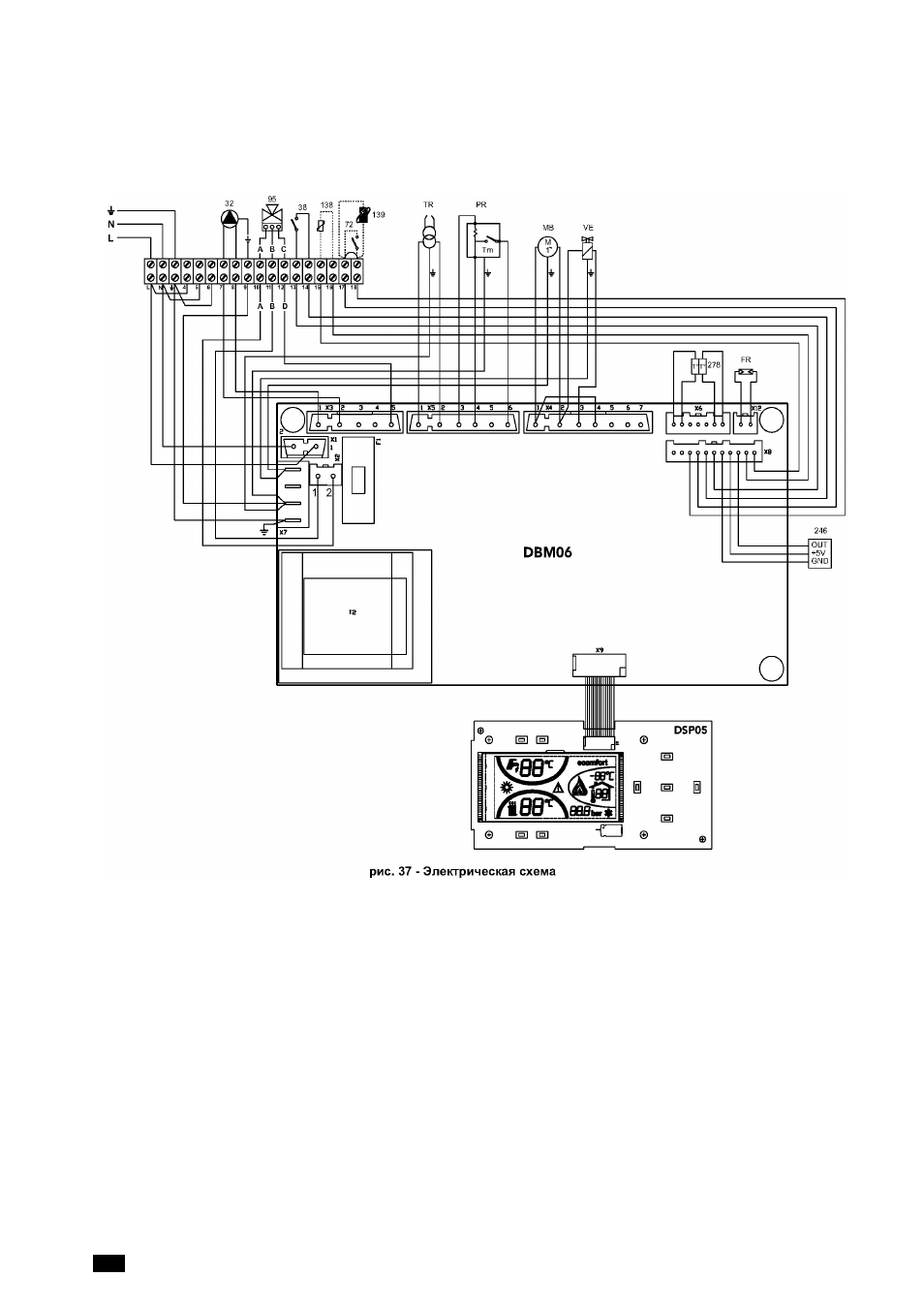

4.4 Электрическая схема
230У
50Н2
32 Циркуляционный насос системы отопления
38 Расходомер
72 Комнатный термостат
95 Отводной клапан
138
Датчик наружной температуры
139
Единица среды
246 Датчик давления
278 Двойной датчик (предохранительный + температуры воды в системе отопления)
TR Трансформатор розжига
PR Подогреватель
FR Фоторезистор
MB Двигатель горелки
VE Электромагнитный клапан
A чёрный
B синий
C каштановый
D серый
cod. 35401500 - 09/2007 (Реу. 00)
169
RU
