2 | Описание изделия
Компрессор открытого типа с приводом от постороннего источника энергии
(через клиновой ремень или муфту сцепления)
с системой смазки масляного насоса
2.1 Краткое описание
Размеры и подключения приведены в разделе 10
На базе конструктивного ряда F-компрессоров имеется целый ряд компрессоров,
специально модифицированных для применения с хладагентом R 717.
Важные отличия от базового F-компрессора:
поршень с тремя кольцами,
шатун с дополнительным отверстием для масла к маленькому выступу,
плоский затвор с оптимизированным нагнетающим устройством,
запорный вентиль со стальным патрубком для сварных соединений,
все подключения выполнены в виде врезного кольца для стальных труб,
F14 NH
3
и F16 NH
3
с увеличенным объемом масла за счет увеличенной
фундаментной плиты
Специальная заправка маслом для NH
3
: Fuchs Reniso KC 68.

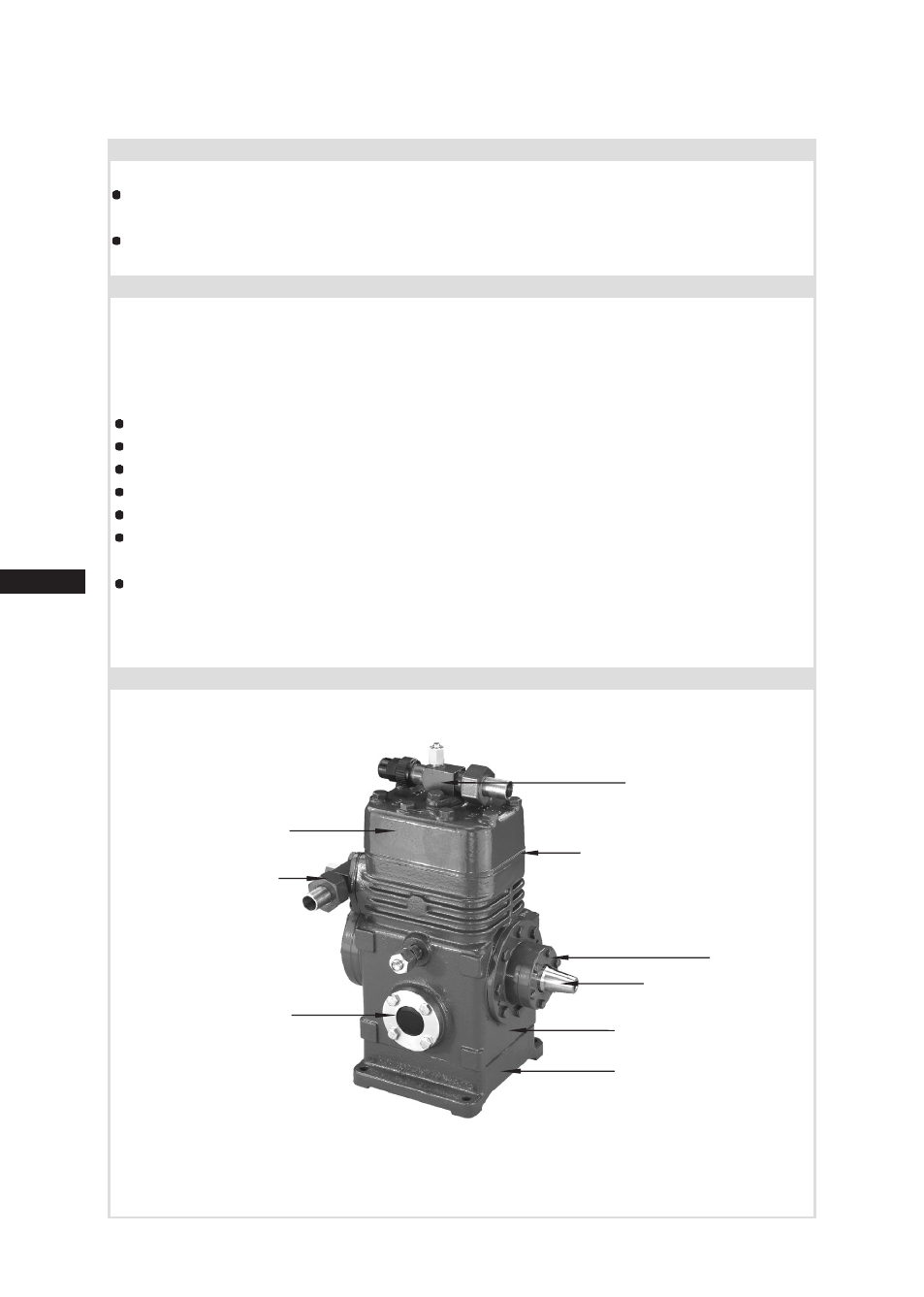

Краткое описание NH
3
Крышка цилиндра
Смотровое стекло
масляной системы
Плоский затвор клапана
Фундаментная плита
Рис. 1
F2, F3
F2
Запорный вентиль
на линии нагнетания
Наконечник вала
Корпус компрессора
Запорный всасы-
вающий вентиль
Сальник
