40
RU
GB
F
E
96070-09.2013-
RU
50
45°
90°
11 | Размеры и подключения F-NH
3

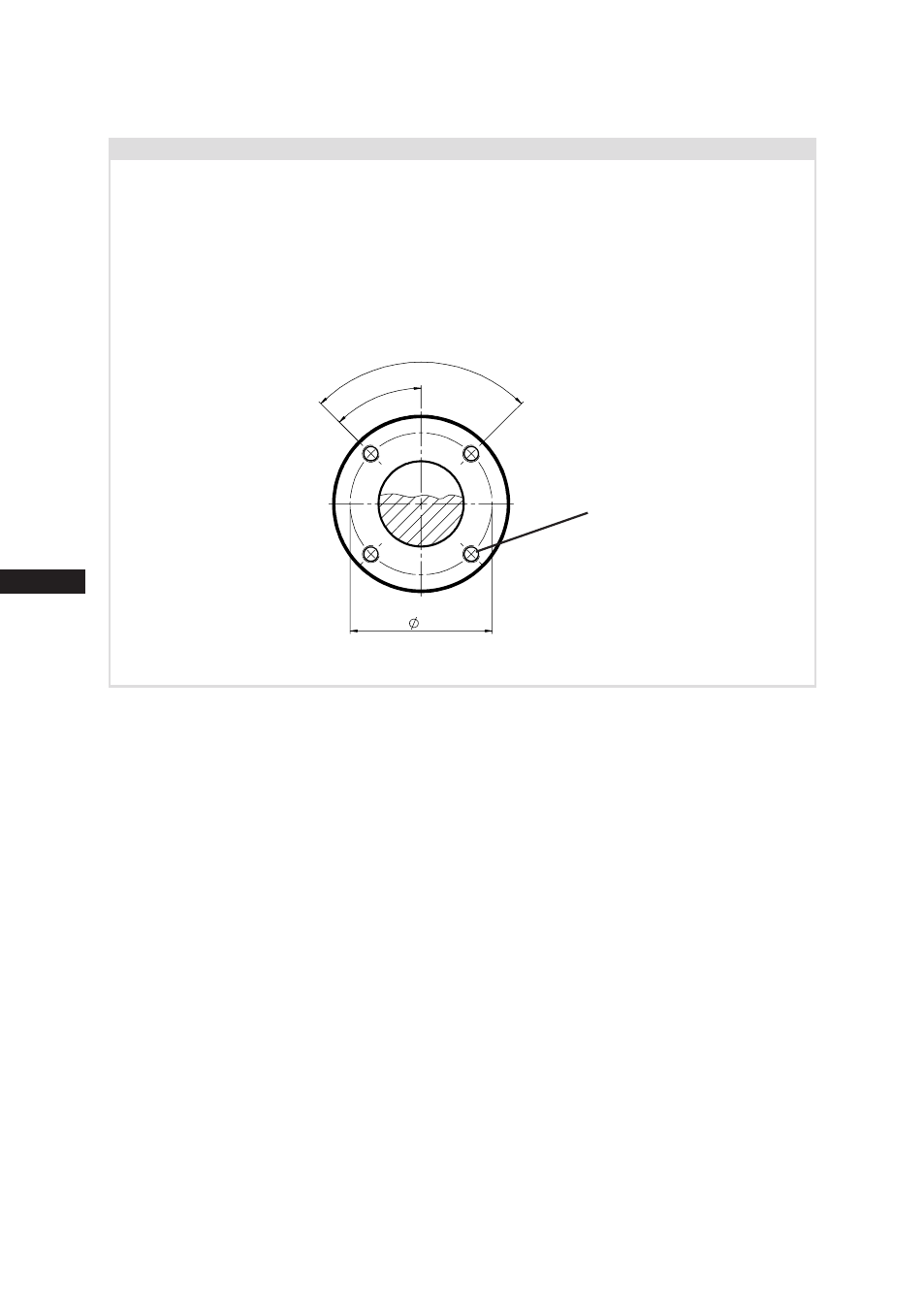

11,1 Вид X, Y
•
Смотровое стекло масляной системы
•
Возможность подключения для параллельной работы
Положение, вид X:
F2 NH
3
, F3 NH
3
, F4 NH
3
, F5 NH
3
,
F14 NH
3
, F16 NH
3
Смотровое стекло масляной
системы, 4 отверстия
Положение, вид Y:
F14 NH
3
, F16 NH
3
Опциональная возможность установки
для второго смотрового стекла масляной
системы (только в заводской
комплектации)
4 x M6, глубина 10 мм
мм
Рис. 48
