5 | Монтаж компрессора
5.4 Трубопроводы
Трубопроводы и компоненты установки должны быть чистыми и сухими внутри, без
окалины, металлических стружек, слоя ржавчины и фосфатной пленки. Используйте
только герметично закрытые узлы.
Прокладывайте трубопроводы надлежащим образом. Чтобы предотвратить
опасность появления трещин и разрывов трубопроводов от сильной вибрации,
используйте подходящие гасители колебаний.
Обеспечьте соответствующий отвод масла.
Минимизируйте падение давления.
5.3 Соединения труб
Соединительные элементы труб обладают ступенчатым вну-
тренним диаметром, таким образом, трубы можно использовать
в традиционных миллиметровых и дюймовых размерах.
Диаметры подсоединения запорных вентилей предназначены
для макс. мощности компрессора.
Требуемое поперечное
сечение трубы необходимо подогнать под производитель-
ность. То же самое касается обратных вентилей.
Момент затяжки крепления фланца составляет 60 Нм.
Рис. 17: ступенчатый
внутренний диаметр

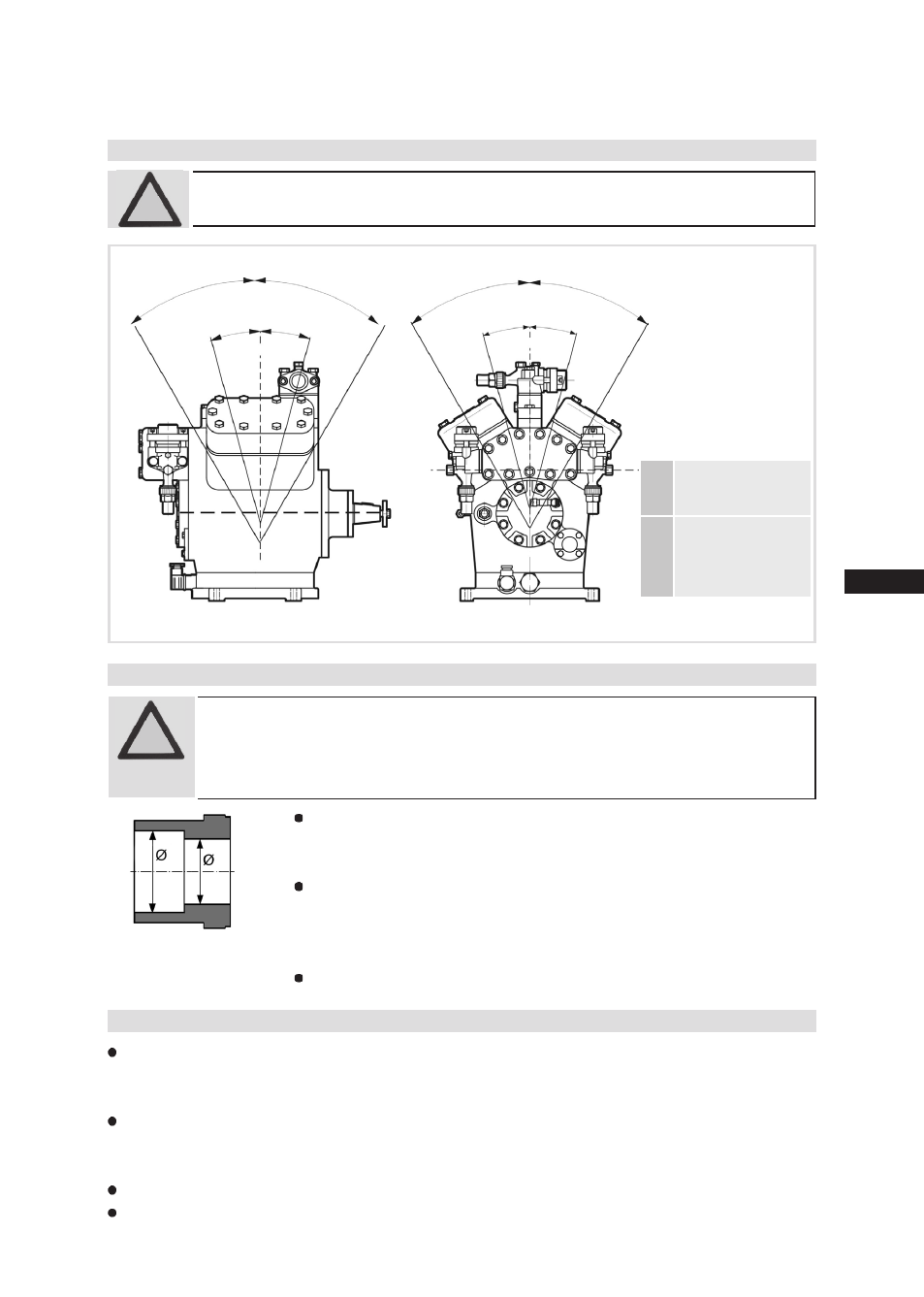

5.2 Максимально допустимое наклонное положение
ВНИМАНИЕ! Недостаточная смазка может привести к повреждению
компрессора. Придерживайтесь указанных значений.
Рис. 16
A
A
a
a
A
A
a
a
A
макс. 30°,
макс. 2 минуты
a
макс. 15°,
длительная
эксплуатация
ВНИМАНИЕ! Перегрев может вызвать повреждение вентиля.
Поэтому при пайке снимите патрубок с вентиля.
Выполняйте пайку только с защитным газом, чтобы
предотвратить окисление (окалину).
