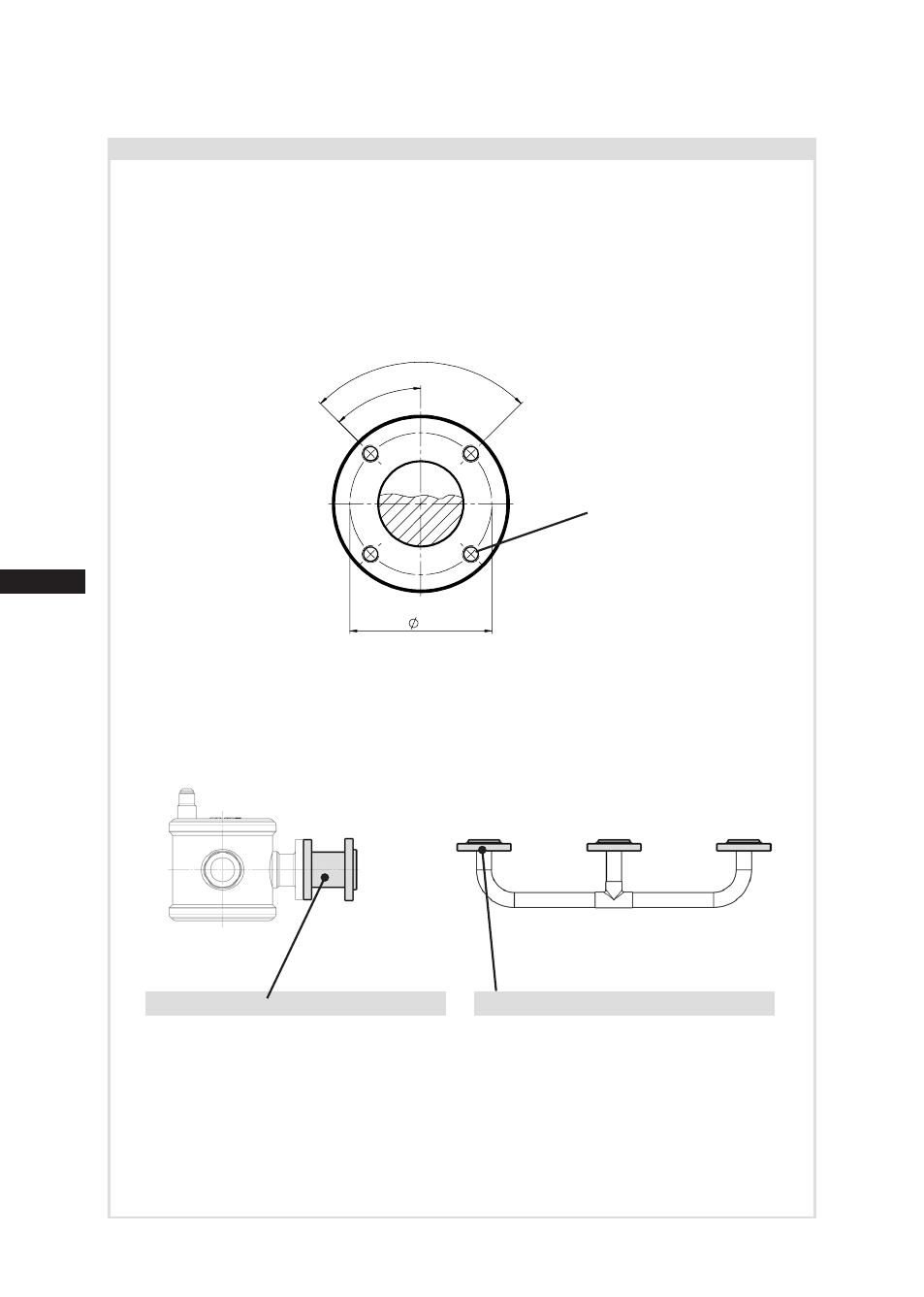

10.1 Вид X, Y
•
Смотровое стекло масляной системы
•
Возможность подключения для параллельной работы
Положение, вид X:
F2, F3, F4, F5, F14, F16
Смотровое стекло масляной
системы, 4 отверстия
Положение, вид Y:
F14, F16
Опциональная возможность установки для
двух других смотровых стекол масляной
системы (только в заводской комплектации)
4 x M6, глубина 10 мм
Эксплуатация с общим
Масло-газоуравнительная линия
Пример: объединение 3 компрессоров
Номенклатурный № 80462
Адаптер Bock для регулятора уровня
масла, подходит для изделий ESK,
AC+R, CARLY.
Крепление с 3 отверстиями, со
стороны регулятора уровня масла
Крепление с 4 отверстиями,
со стороны компрессора
Номенклатурный № 80463
Адаптер Bock для компенсации
масла и газа, простое исполнение,
стальной патрубок, 4 отверстия, для
Ø трубы 35 мм, подходит для любых
вариантов расположения смотрового
стекла.
На один компрессор требуется одна
штука.
мм
10 | Размеры и подключения
Возможности подключения
Эксплуатация с регулятором
уровня масла
Рис. 35
