10 | размеры и подключения f – Инструкция по эксплуатации GEA Bock F
Страница 26
Advertising
26
RU
GB
F
E
96070-09.2013-
RU
118
130
96.5
ca.315
90
135
175
200
4xØ9
230
17
135
360
ca.400
DV
B/L
A
A1
SV
C/E
D/D1/H
K
F/G
B1
X

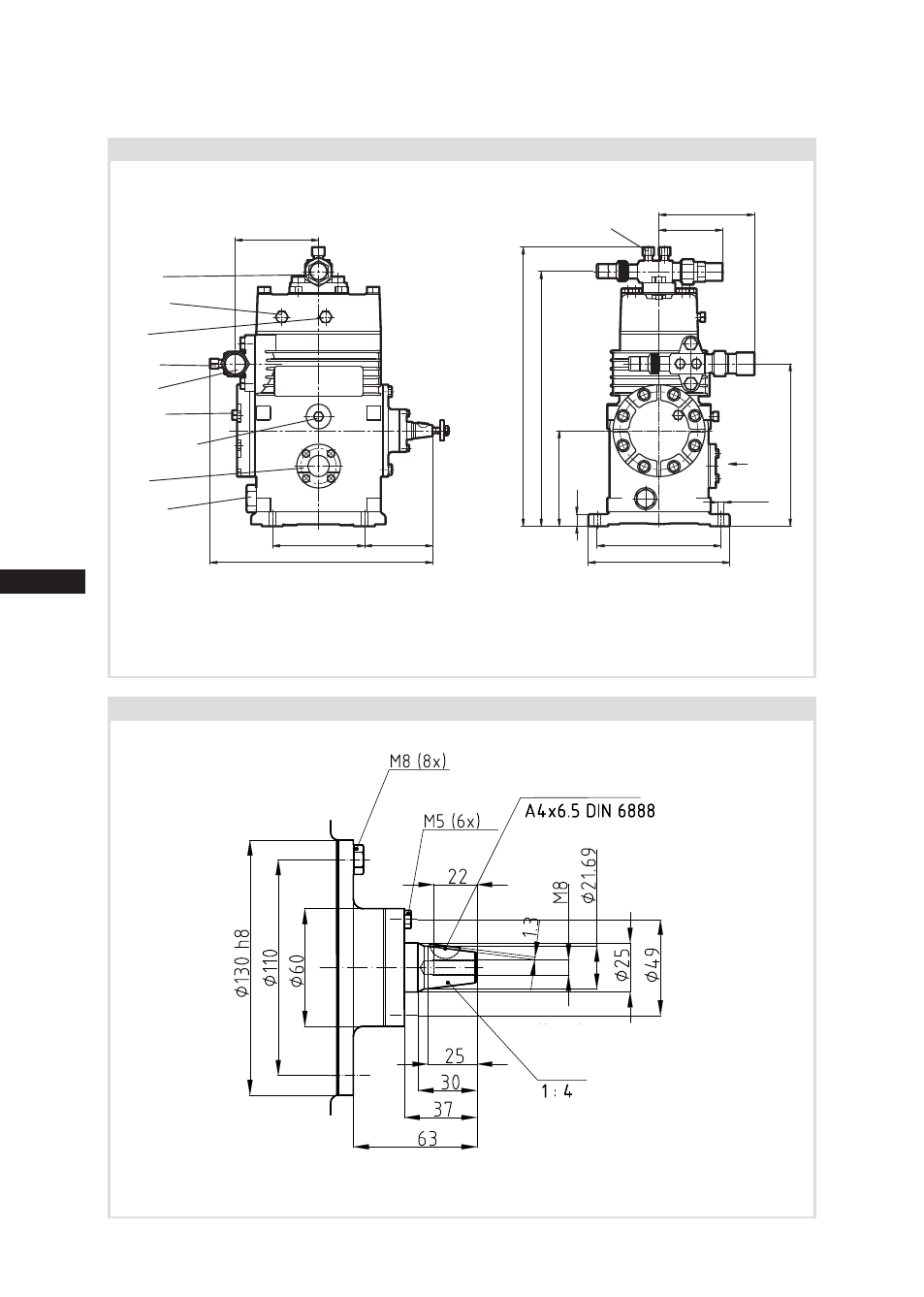

10 | Размеры и подключения F
Тип компрессора F3
Наконечник вала F3
Рис. 25
Размеры в мм
Рис. 26
Размеры в мм
Размеры для вида X см. на странице 32
Конус
Сегментная
шпонка
