10 | Размеры и подключения F

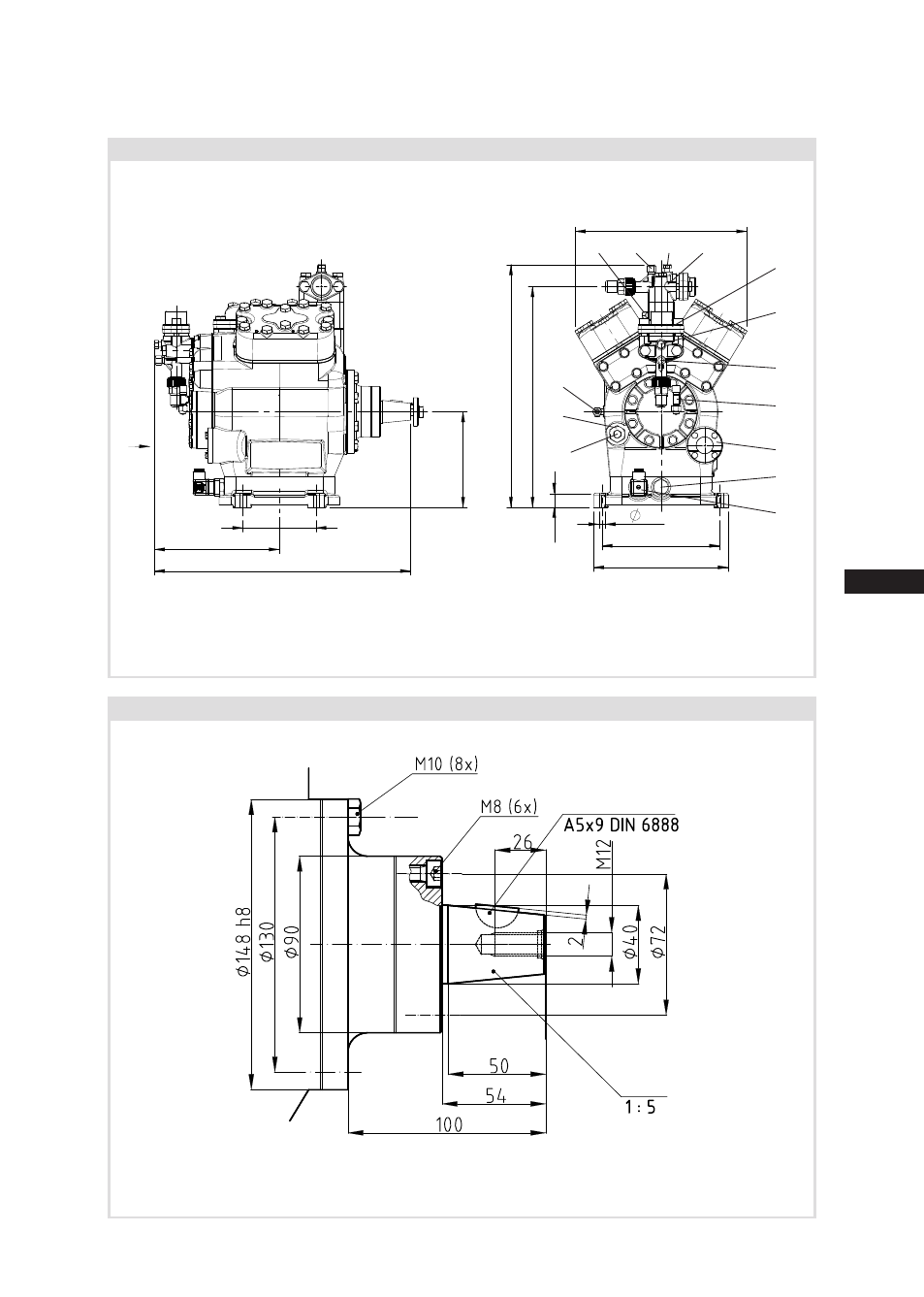

Тип компрессора F4
Наконечник вала F4
Рис. 27
Размеры в мм
Конус
Рис. 28
Размеры в мм
Размеры для вида X см. на странице 32
Сегментная
шпонка
