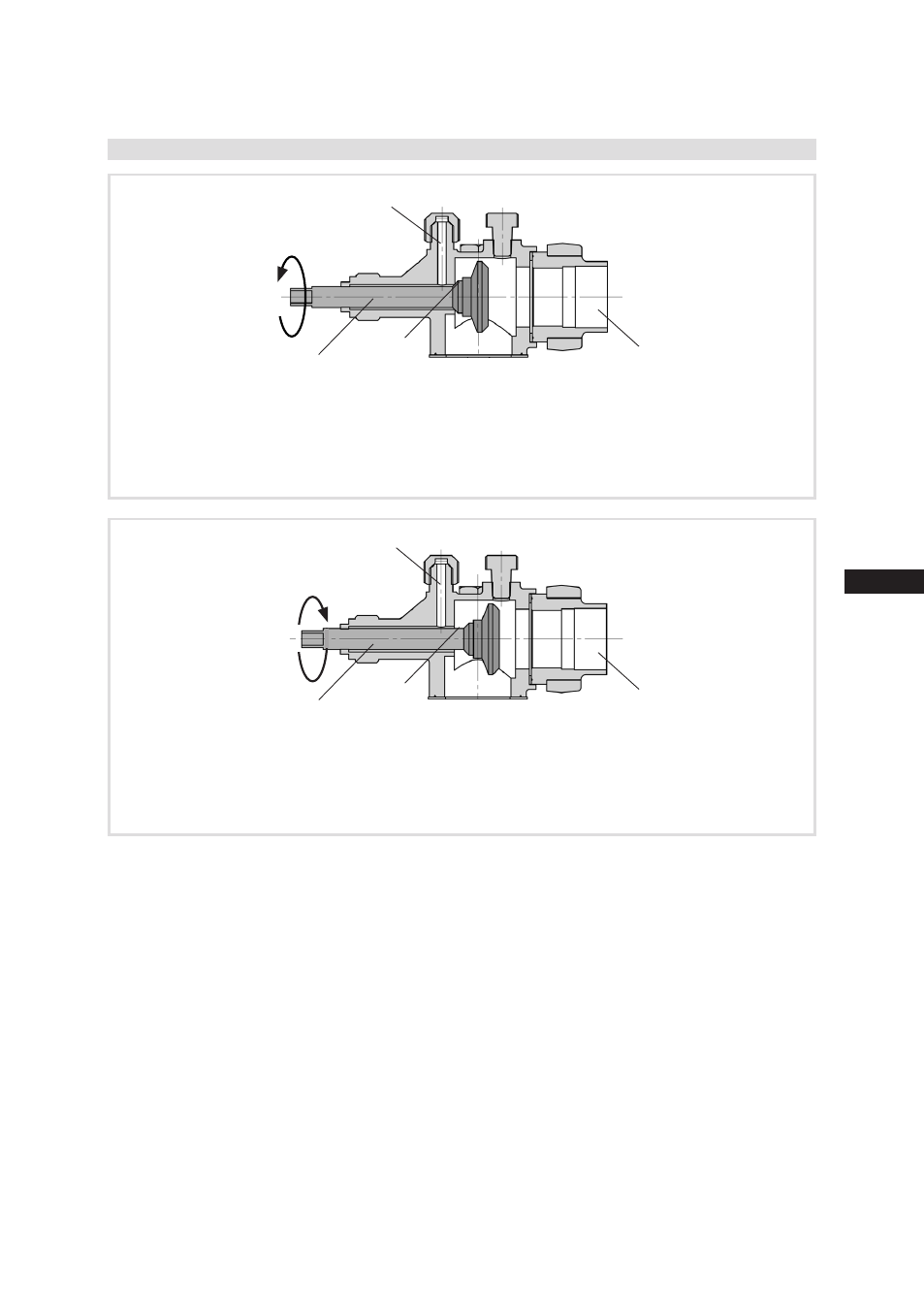

5.7 Принцип действия блокируемых соединительных элементов для проведения ТО
Соединение труб
Рис. 21
Открытие запорного вентиля:
Шпиндель: повернуть влево (против часовой стрелки) до упора.
—> Запорный вентиль полностью открыт/соединение для ТО закрыто.
Для защитных устройств предусмотрено неблокируемое соединение.
Рис. 22
Открытие соединения для ТО
Шпиндель: повернуть вправо на ½ - 1 оборот (по часовой стрелке).
—> Соединение для ТО открыто/запорный вентиль открыт.
Для защитных устройств предусмотрено неблокируемое соединение.
Соединение для ТО
закрыто
Соединение для ТО
открыто
Соединение
перекрыто
Шпиндель
Соединение
открыто
Шпиндель
Соединение труб
