5 | Монтаж компрессора F
5.6 Управление запорными вентилями

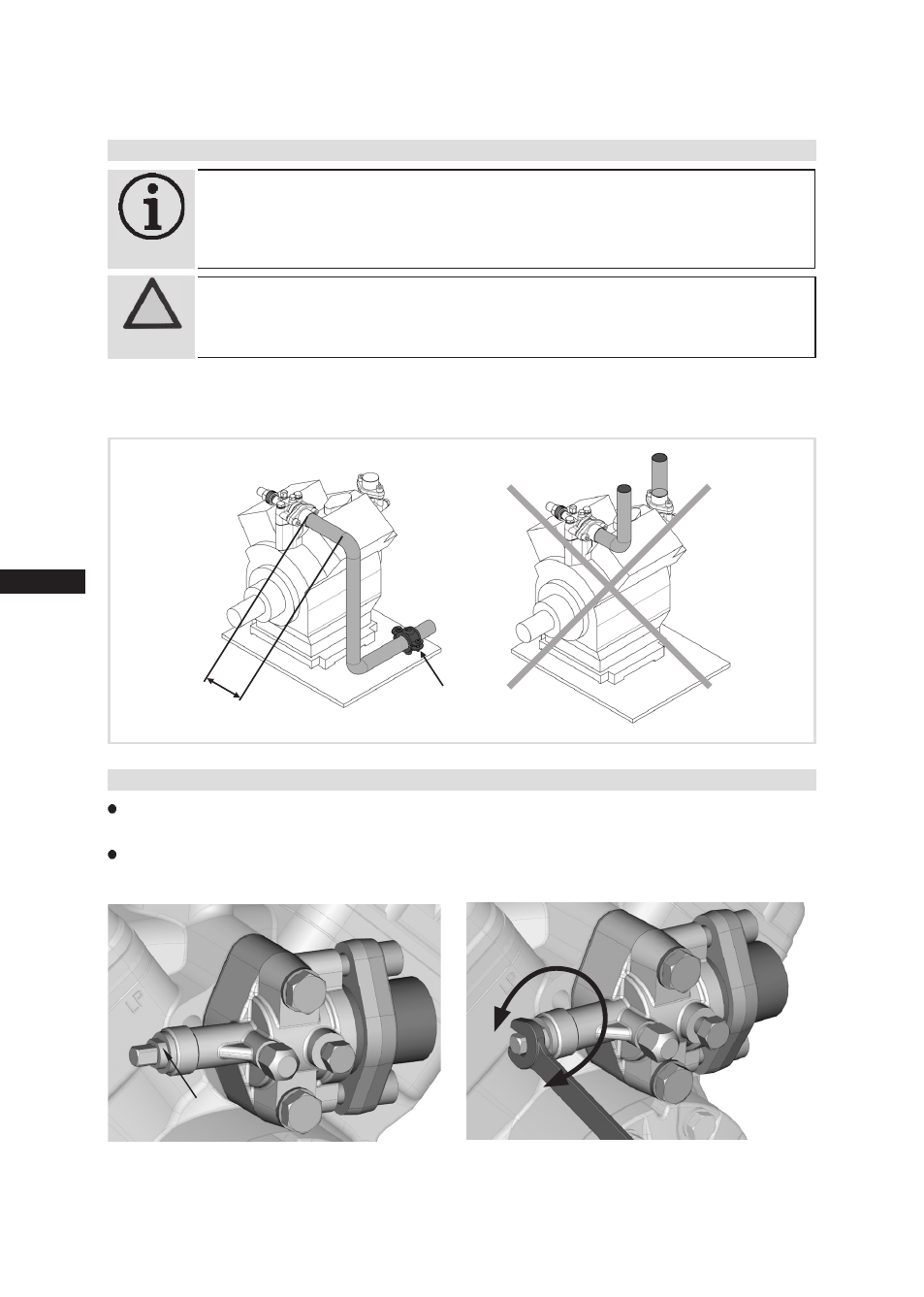

5.5 Прокладка всасывающего и напорного трубопровода
ИНФОРМАЦИЯ! Правильная прокладка всасывающей линии и напор-
ного трубопровода непосредственно после компрес-
сора крайне важна для обеспечения плавности хода
и вибрационных характеристик системы.
Уплотняющая прокладка
клапанного шпинделя
Перед тем как открыть или закрыть запорный вентиль, ослабьте уплотняющую про-
кладку клапанного шпинделя примерно на ¼ поворота против часовой стрелки.
После выполнения операции с запорным вентилем снова затяните уплотняющую
прокладку клапанного шпинделя по часовой стрелке.
Рис. 19
Рис. 20
ослабить
затянуть
Действует правило:
первый участок трубы от запорного вентиля всегда прокладывать
по
направлению вниз и параллельно приводному валу.
ВНИМАНИЕ!
Прокладка труб ненадлежащим образом может при-
вести к трещинам и разрывам, что может стать при-
чиной утечки хладагента.
стабильная
точка опоры
как можно короче
Рис. 18
