ALLIGATOR “BILARM” S-450/475/550/575 “Инструкция по установке” © Saturn Marketing Ltd.
27
5) Если автомобиль оборудован электрическими стеклоподъемниками, то СЕРЫЙ провод может быть за-
программирован как “отрицательный выход для закрывания окон автомобиля при постановке
системы на охрану”.
В этом случае СЕРЫЙ провод также уже более не будет замыкаться на “массу” при нажатии и удержа-
нии 2 секунды кнопки «AUX» передатчика. Вместо этого СЕРЫЙ провод будет замыкаться на “массу” на
30 секунд после постановки системы на охрану с помощью брелка-передатчика. Нажатие кнопки
пе-
редатчика в течение этих 30 секунд остановит работу данного выхода системы (система при этом оста-
нется в режиме охраны).
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система
автоматически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный
выход активизирован + еще 3 секунды.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками
автомобиля, при замыкании которого на массу происходит закрывание окон. Подсоедините СЕРЫЙ про-
вод к данному проводу.
6) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход для отпирания
всех дверей” для реализации функции отпирания дверей в 2 этапа при снятии системы с охраны.
В этом случае СЕРЫЙ провод также уже более не будет замыкаться на “массу” при нажатии и удержа-
нии 2 секунды кнопки «AUX» передатчика. Вместо этого СЕРЫЙ провод будет замыкаться на “массу” на
1 секунду при повторном нажатии кнопки
передатчика после снятия системы с охраны.
Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЁНЫЙ/БЕЛЫЙ
провод отпирания системы только к электроприводу, установленному в двери водителя. Подсоедините
СЕРЫЙ провод (используя, при необходимости, дополнительные реле) к проводам отпирания всех ос-
тальных дверей
КРАСНЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 20A: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА
Этот провод подает питание на основной блок системы и на встроенное реле управления указателями по-
ворота. Подсоедините КРАСНЫЙ провод с предохранителем 20А к +12В постоянного тока от аккумулятора
автомобиля.
6-КОНТАКТНЫЙ РАЗЪЁМ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДОВ ЗАМКОВ ДВЕРЕЙ
6-контактный разъём типа "Молекс" на основном блоке системы используется для подключения к электро-
приводам замков дверей автомобиля.

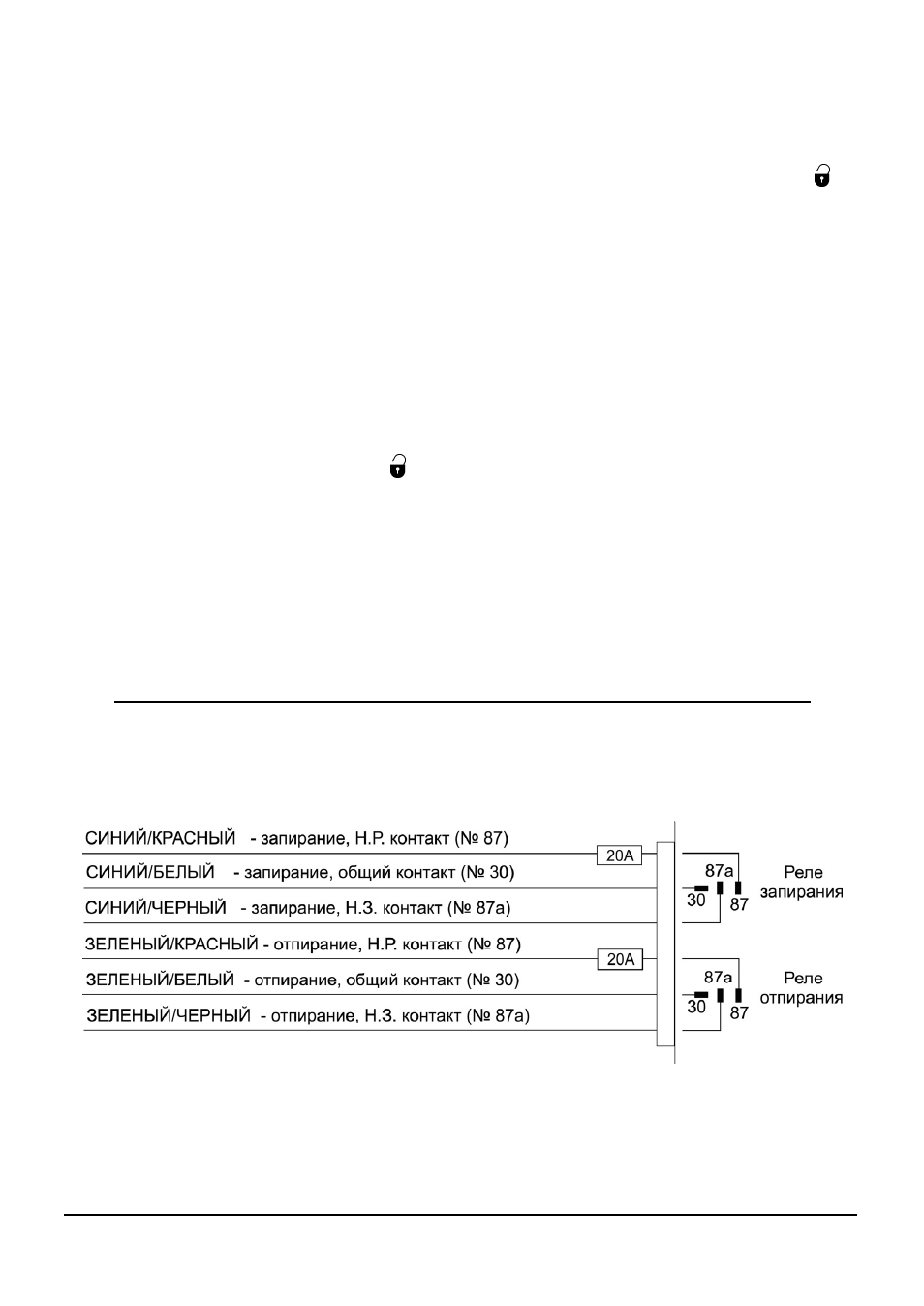

СИНИЙ/ЧЁРНЫЙ, СИНИЙ/БЕЛЫЙ, СИНИЙ/КРАСНЫЙ, ЗЕЛЁНЫЙ/ЧЁРНЫЙ, ЗЕЛЁНЫЙ/БЕЛЫЙ и ЗЕЛЁ-
НЫЙ/КРАСНЫЙ провода системы предназначены для подсоединения встроенных реле управления замка-
ми дверей. Функция каждого из этих проводов показана ниже.
Перед подключением системы к установленным электроприводам замков дверей необходимо определить
тип штатной системы центрального замка. Для этого – выньте выключатель дверного замка из панели две-
ри водителя и протестируйте провода, идущие от выключателя.
1. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОТРИЦАТЕЛЬНОЙ
ПОЛЯРНОСТИ (см. схему 1)
