ALLIGATOR “BILARM” S-450/475/550/575 “Инструкция по установке” © Saturn Marketing Ltd.
15
c) Подсоедините ТЁМНО-СИНИЙ провод системы к контакту № 86 дополнительного реле, а ТЁМНО-
СИНИЙ/ЖЁЛТЫЙ провод к «массе».
d) Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает на-
пряжение +12В, когда ключ зажигания находится в положениях “ВКЛ” и “СТАРТ” и присутствует напря-
жение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле должен быть
подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи за-
жигания. Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.
e) (см. схему подключения в предыдущем пункте)
ВЫХОД КАНАЛА №2 (ТЁМНО-СИНИЙ ПРОВОД) можно запрограммировать, как СИЛОВОЙ ВЫХОД
ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ / НОРМАЛЬНО РАЗОМКНУТАЯ БЛОКИРОВКА ДВИГАТЕЛЯ/
СИЛОВОЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ / СИЛОВОЙ ВЫХОД ДЛЯ
УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ ПЕЙДЖЕРОМ.
5) Если автомобиль оборудован электрическими стеклоподъемниками, ТЁМНО-СИНИЙ провод системы
может быть запрограммирован как “выход для закрывания окон автомобиля при постановке сис-
темы на охрану” (программируемая функция № 2.7). В этом случае провод уже более не будет управ-
ляться при нажатии и удерживании кнопки
передатчика 2 секунды; вместо этого на этот провод будет
автоматически подаваться постоянный сигнал в течение 30 секунд после постановки системы на охрану
с помощью передатчика.
Нажатие кнопки передатчика в течение этих 30 секунд остановит работу стеклоподъемников, не сни-
мая систему с охраны.
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система
автоматически отключит вход датчика удара на все время, пока данный выход активизирован + еще 3
секунды.
Подсоединение. Для реализации данной функции:
a) Запрограммируйте функцию № 2.7 для исполнения функции управления стеклоподъемником.
b) Найдите провод штатного модуля управления электрическими стеклоподъемниками автомобиля, при
замыкании которого на “массу” происходит закрывание окон. Подсоедините ТЁМНО-СИНИЙ провод к
этому проводу.
c) Подсоедините ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к «массе».

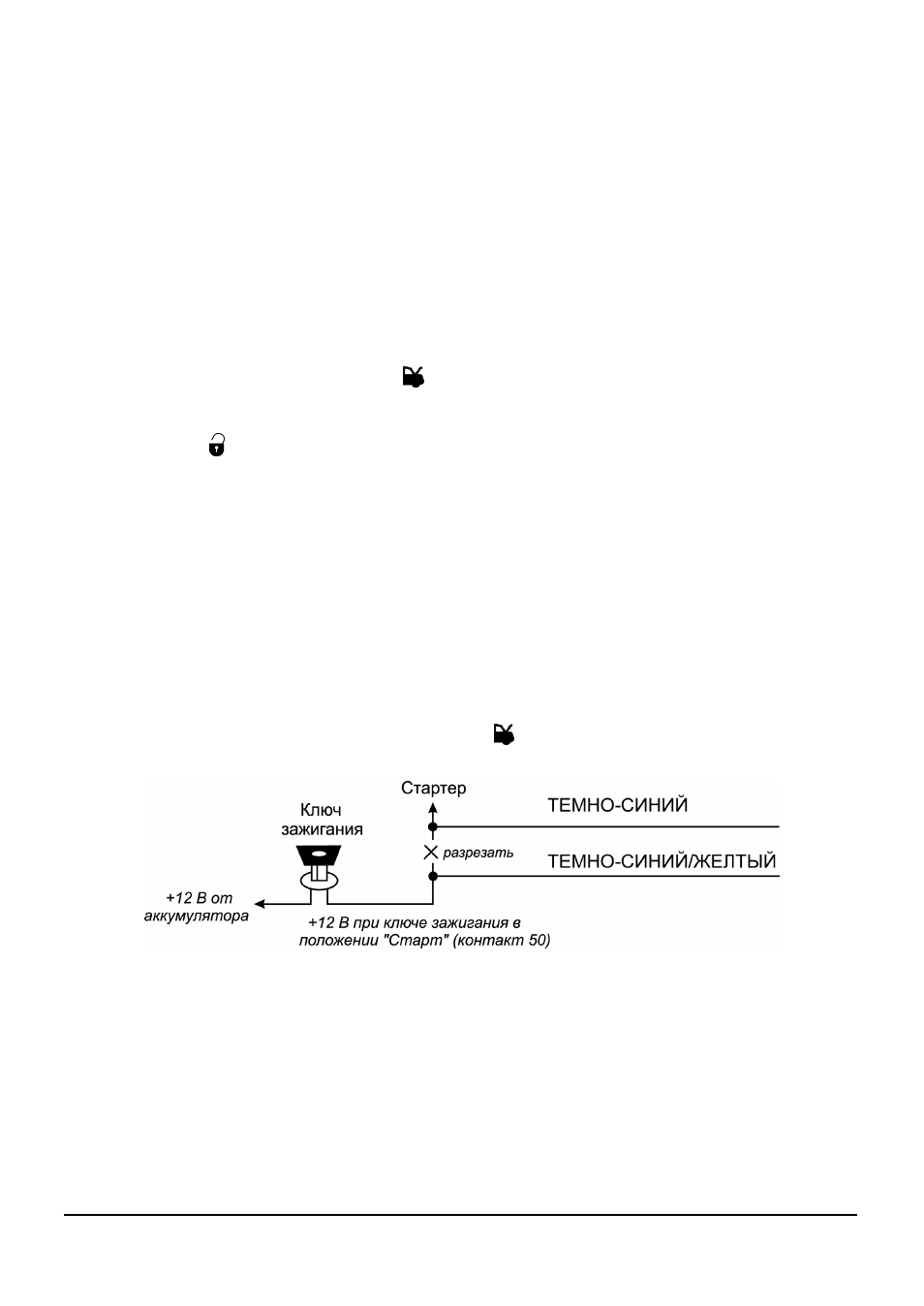

6) ТЁМНО-СИНИЙ провод может быть также запрограммирован как “встроенная нормально разомкну-
тая блокировка двигателя” (программируемая функция № 2.7). В этом случае провод уже более не
будет управляться при нажатии и удерживании кнопки
передатчика 2 секунды; вместо этого ТЕМНО-
СИНИЙ и ТЕМНО-СИНИЙ/ЖЕЛТЫЙ провода могут использоваться для блокировки стартера.
