ALLIGATOR “BILARM” S-450/475/550/575 “Инструкция по установке”

© Saturn Marketing Ltd.

12

ЗЕЛЁНЫЙ/СИНИЙ провод подсоедините к «массе» или к «+12В» в зависимости от схемы подключения
электроприводов.


4)

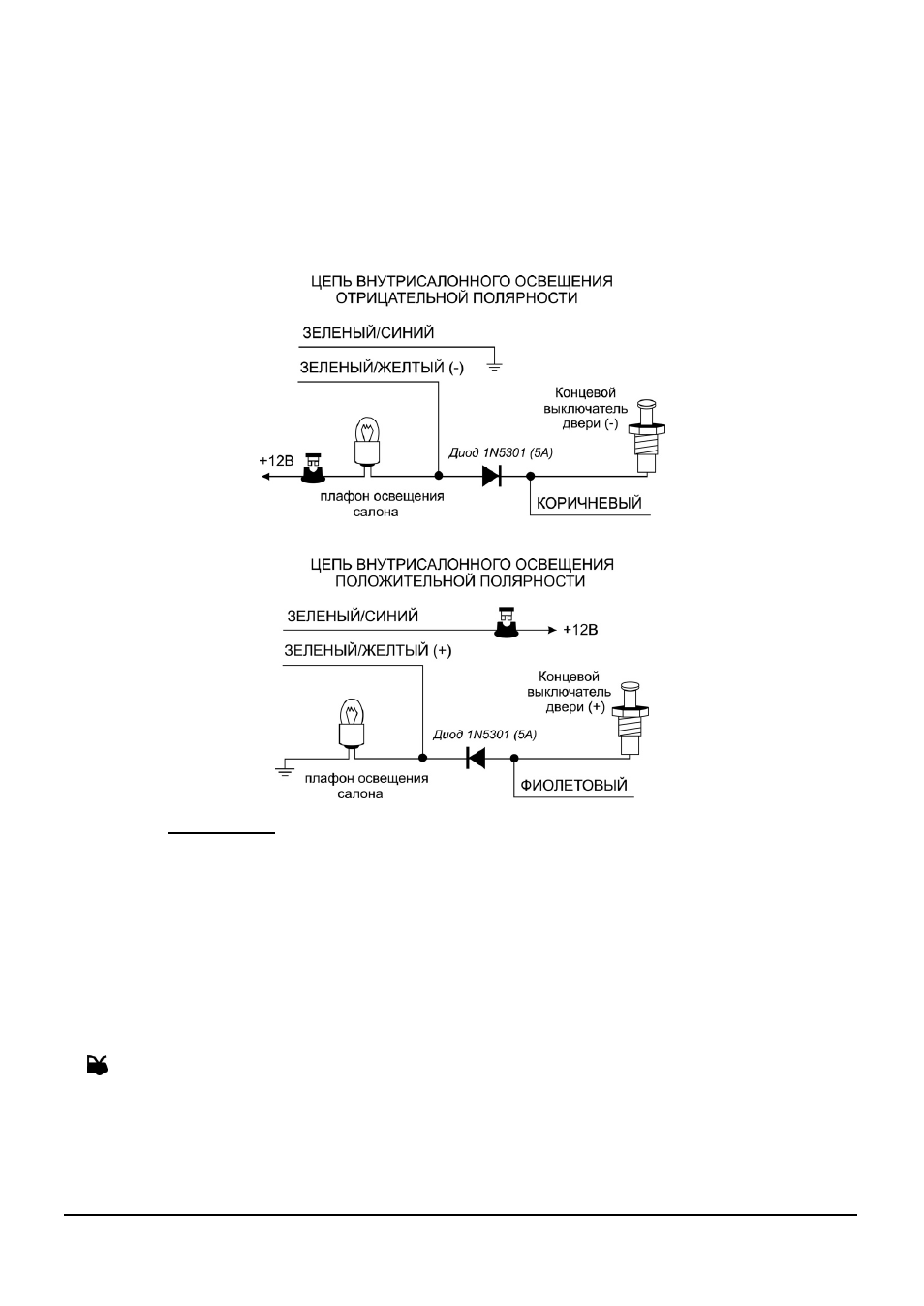

ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод может быть также запрограммирован как “выход для управления внутри-

салонным освещением”. В этом случае ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод будет замыкаться с ЗЕЛЁ-
НЫМ/СИНИМ проводом на 30 секунд после снятия системы с охраны и импульсно замыкаться при сра-
батывании системы, обеспечивая включения внутрисалонного освещения.

Подсоединение: Подсоедините ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод к проводу лампы внутрисалонного освеще-
ния. Подсоедините ЗЕЛЁНЫЙ/СИНИЙ провод к +12В или к "массе" в зависимости от полярности управ-
ляющего провода лампы внутрисалонного освещения.




ВНИМАНИЕ: Обязательно используйте диод для изолирования цепи управления внутрисалонным осве-
щением от цепи триггера двери. В противном случае не сможет правильно работать функция пассивной
постановки на охрану и функция автоматической повторной постановки системы в режим охраны.

БЕЛЫЙ/ЧЁРНЫЙ: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ СИРЕНОЙ (1A)
Данный провод предназначен для управления сиреной системы. Проложите этот провод через резиновую
втулку в теплоизоляционной перегородке к месту установки сирены.

Подсоединение: Подсоедините БЕЛЫЙ/ЧЁРНЫЙ провод к Красному проводу сирены. Подсоедините Чёр-
ный провод массы сирены к “массе”.

ТЁМНО-СИНИЙ ПРОВОД: СИЛОВОЙ ВЫХОД ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 (20А)
1)
На ТЁМНО-СИНЕМ проводе появится сигнал определенной полярности на 1 секунду при нажатии кнопки

передатчика на 2 секунды при снятой охране и выключенном зажигании. Данный выход используется

в первую очередь для дистанционного открывания электрического замка крышки багажника (если авто-
мобиль им оборудован).
Примечание: Выход для отпирания крышки багажника будет также работать при включенном зажигании,
но только если в этот момент открыта одна из дверей автомобиля. Это предотвратит случайное откры-
вание багажника при движении автомобиля.
