ALLIGATOR “BILARM” S-450/475/550/575 “Инструкция по установке”
© Saturn Marketing Ltd.
17

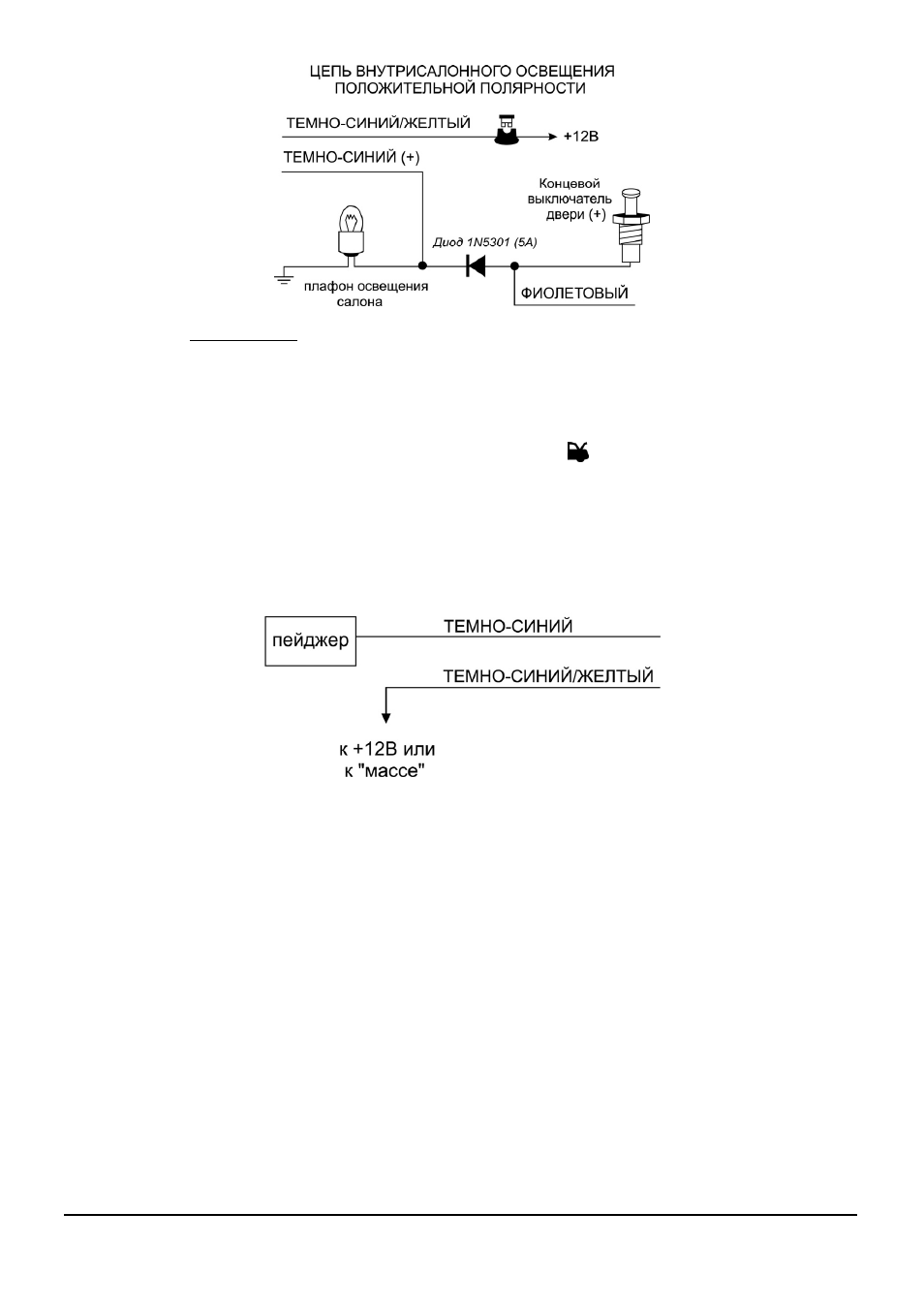

ВНИМАНИЕ: Обязательно используйте диод для изолирования цепи управления внутрисалонным ос-
вещением от цепи триггера двери. В противном случае не сможет правильно работать функция пассив-
ной постановки на охрану и функция автоматической повторной постановки системы в режим охраны.
8) ТЁМНО-СИНИЙ провод может быть использован как “отрицательный выход для управления допол-
нительным пейджером.
При использовании ТЁМНО-СИНЕГО провода для реализации данной функции этот выход системы уже
более не будет управляться при нажатии и удерживании кнопки
передатчика 2 секунды. Вместо это-
го ТЁМНО-СИНИЙ провод будет автоматически замыкаться на “массу” или на «+12 В» при срабатыва-
нии системы.
Подсоединение. Для реализации данной функции:
a) Запрограммируйте функцию № 2.7 для исполнения функции управления пейджером.
b) Подсоедините ТЁМНО-СИНИЙ провод системы к проводу управления пейджером.
c) Подсоедините ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к «массе» или к «+12В» через предохранитель в за-
висимости от полярности сигнала управления пейджером.
ТЁМНО-СИНИЙ/ЖЁЛТЫЙ ПРОВОД: ПРОВОД ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИЛОВОГО ВЫХОДА
ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 СИСТЕМЫ
Подсоединение данного провода определяет полярность сигнала силового выхода дополнительного кана-
ла 2 системы (см. ТЁМНО-СИНИЙ провод выше)
Подсоединение:
a) Для того, чтобы силовой выход дополнительного канала 2 был отрицательной полярности, подсоедини-
те ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к “массе”.
b) Для того, чтобы силовой выход дополнительного канала 2 был положительной полярности, подсоедини-
те ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к +12В через предохранитель.
ОРАНЖЕВЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРАНЕ
ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО РАЗОМКНУТЫМ РЕЛЕ
ОРАНЖЕВЫЙ/БЕЛЫЙ провод служит для управления нормально разомкнутым реле блокировки стартера.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 500 мА) и должен ис-
пользоваться только для управления катушкой реле блокировки стартера.
Подсоединение: ОРАНЖЕВЫЙ/БЕЛЫЙ провод системы к клемме № 86 реле (входит в комплект). Подсое-
дините клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда
ключ зажигания находится в положении “СТАРТ” (для схемы блокировки стартера) или «ВКЛ. И СТАРТ»
(для схемы блокировки цепи зажигания), и присутствует напряжение 0В, когда ключ зажигания находится в
любом ином положении.
