ALLIGATOR “BILARM” S-450/475/550/575 “Инструкция по установке” © Saturn Marketing Ltd.
26
b) Запрограммируйте выход дополнительного канала 3 системы как “таймерный 3-х минутный” (функция
№ 2.8).
c) Подсоедините СЕРЫЙ провод системы к контакту № 86 дополнительного реле.
d) Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает на-
пряжение +12В, когда ключ зажигания находится в положениях “ВКЛ” и “СТАРТ” и присутствует напря-
жение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле должен быть
подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи за-
жигания. Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.
(см. схему подключения в предыдущем пункте).
4) СЕРЫЙ провод может быть также запрограммирован как “ отрицательный выход при включенном
режиме охраны”
В этом случае СЕРЫЙ провод замыкается на “массу” при включенной охране и может использоваться
для управления дополнительным нормально замкнутым реле блокировки стартера. Это отрицательный
транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен использоваться толь-
ко для управления катушкой дополнительного реле.
Подсоединение: Подсоедините СЕРЫЙ провод системы к контакту № 86 дополнительного реле. Под-
соедините контакт № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, ко-
гда ключ зажигания находится в положении “ СТАРТ” (для схемы блокировки стартера) или «ВКЛ. И
СТАРТ» (для схемы блокировки цепи зажигания), и присутствует напряжение 0В, когда ключ зажигания
находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и
подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле.
Подсоедините другую часть провода к контакту № 87A реле.
Примечание:
Обратите внимание на то, что при использовании такого варианта подсоединения
питание на реле блокировки будет подаваться только в момент попытки завести двигатель, таким обра-
зом, реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двига-
теля.

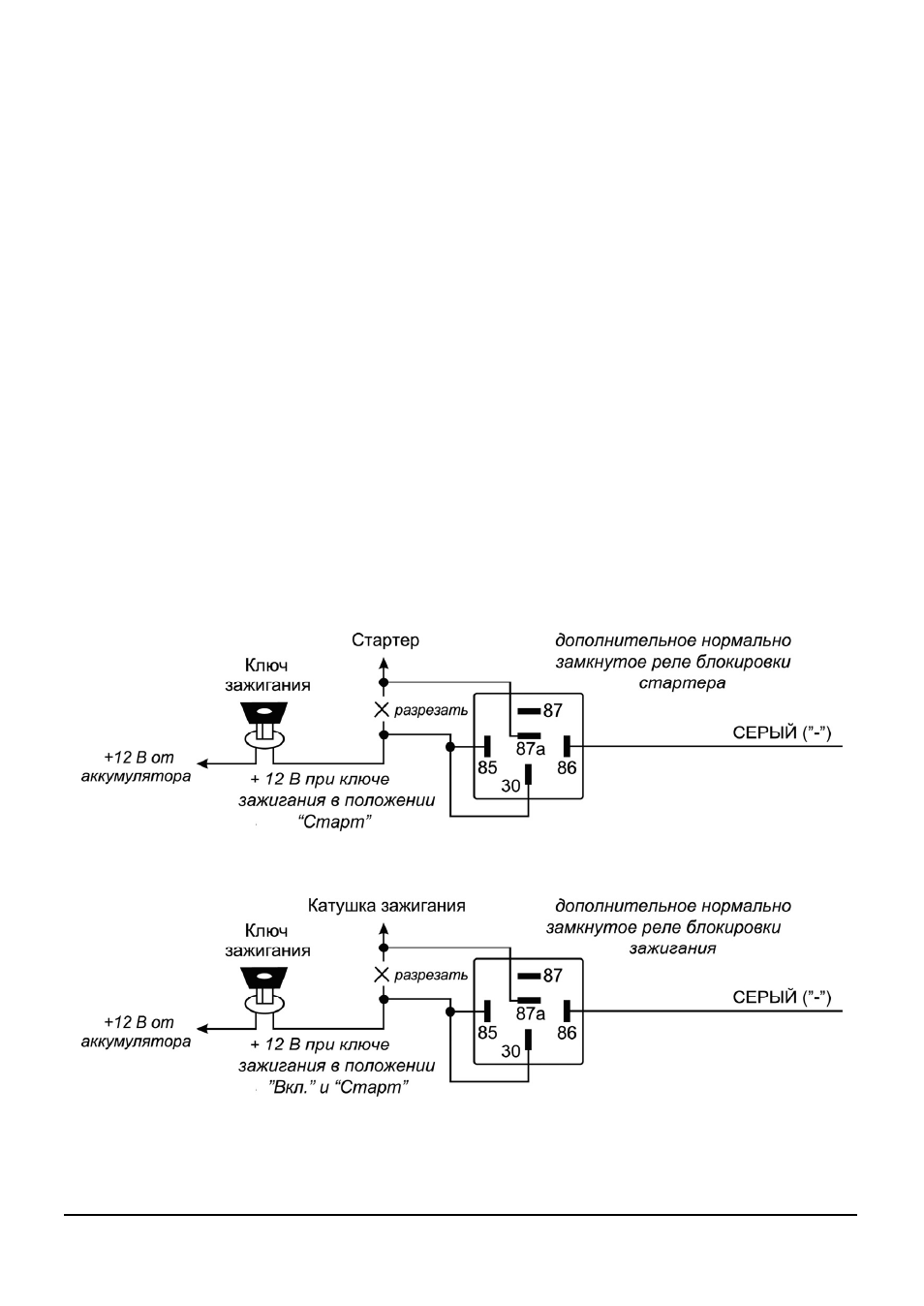

Схема подключения СЕРОГО провода для блокировки цепи зажигания автомобиля:
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СЕРЫЙ про-
вод для блокировки какой-либо иной цепи, кроме цепи стартера!
