ALLIGATOR “BILARM” S-450/475/550/575 “Инструкция по установке” © Saturn Marketing Ltd.
14
♦ После снятия системы с охраны вставьте ключи в замок зажигания и включите зажигание. После это-
го отключите дополнительный канал 2 системы нажатием и удерживанием кнопки
передатчика в те-
чение 2 секунд. Двигатель будет продолжать работать.
Подсоединение. Для реализации данной функции (рекомендуется использовать дополнительное реле
40А т.к. в цепи зажигания может быть достаточно высокий ток):
♦ ОРАНЖЕВЫЙ/БЕЛЫЙ (СЕРЫЙ или ЗЕЛЁНЫЙ/ЖЁЛТЫЙ) провод системы (с помощью дополнитель-
ного реле) ДОЛЖЕН использоваться для блокировки цепи зажигания.
♦ Запрограммируйте тип выхода дополнительного канала 2 системы как “постоянный” (функция № 2.6);
♦ Подсоедините ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к “массе”

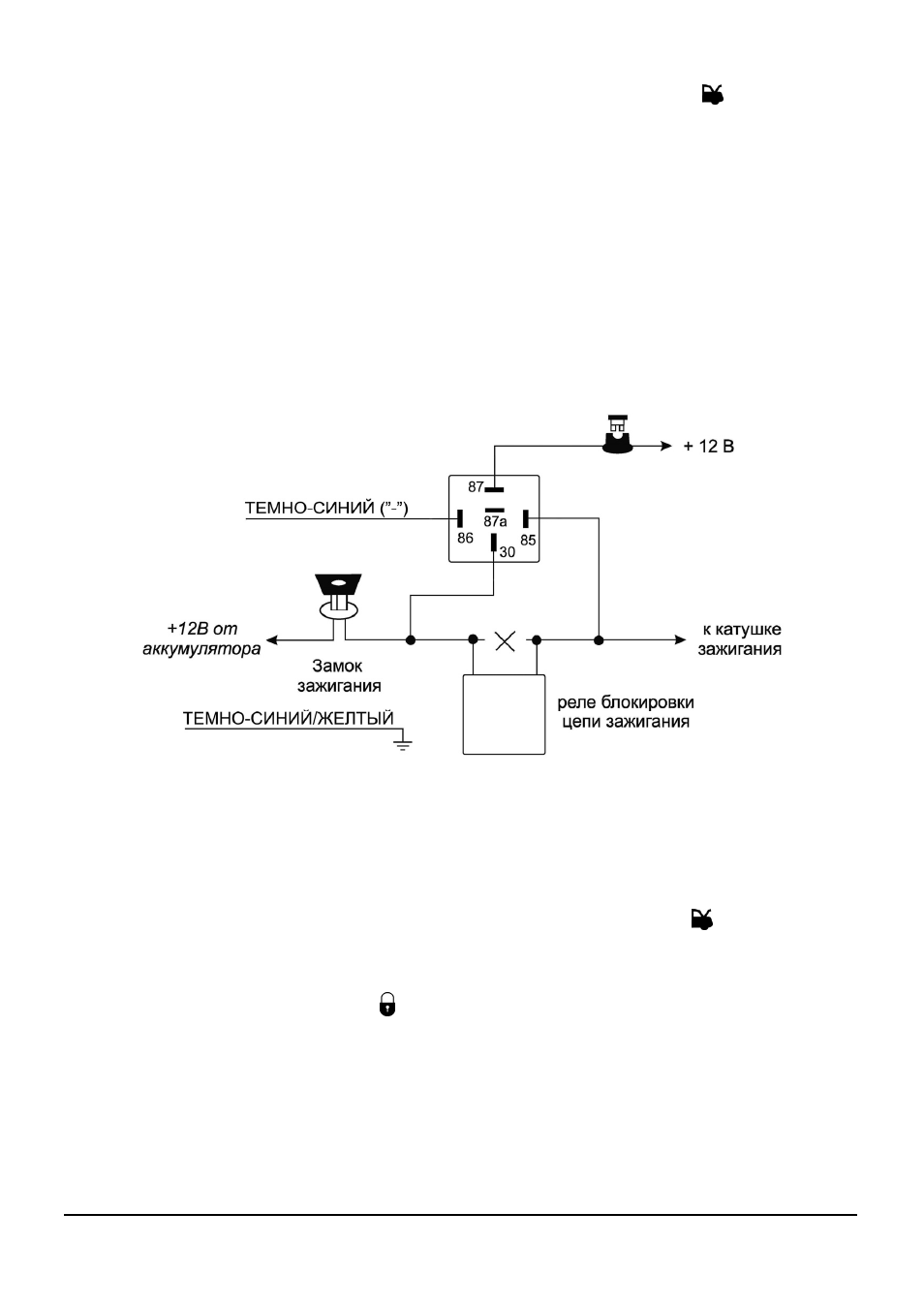

♦ Подсоедините ТЁМНО-СИНИЙ провод системы к контакту № 86 дополнительного реле.
♦ Подсоедините контакт № 85 и № 30 реле к проводу от замка зажигания, на который поступает напря-
жение +12В, когда ключ зажигания находится в положениях “ВКЛ” и “СТАРТ” и присутствует напряже-
ние 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле должен быть под-
ключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи зажи-
гания (как показано на схеме ниже).
♦ Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.
4) Вы можете также использовать выход дополнительного канала 2 системы для ручного включения ре-
жима “турбо” при установке системы на автомобиль с двигателем, оснащенным турбонаддувом.
В этом случае:
♦ Припаркуйте автомобиль и, пока двигатель автомобиля все еще работает на холостом ходу, переве-
дите рычаг переключения передач в положение “PARK” или в нейтральное положение, и поставьте ав-
томобиль на стояночный тормоз.
♦ Перед выключением зажигания активизируйте выход канала 2, нажав кнопку передатчика 2 се-
кунды. Система будет подавать напряжение на замок зажигания в обход ключа зажигания.
♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля,
убедитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля с
работающим двигателем, нажав кнопку передатчика на 3 секунды.
♦ Двигатель автомобиля будет продолжать работать на холостом ходу под управлением системы в те-
чение 3-х минут, после чего будет автоматически остановлен и система перейдет в стандартный режим
охраны.
Подсоединение. Для реализации данной функции:
a) Включите программируемую функцию № 1.13 (возможность постановки автомобиля на охрану с ра-
ботающим двигателем).
b) Запрограммируйте выход канала 2 системы, как “таймерный 3-х минутный” (функция № 2.6).
