ALLIGATOR “BILARM” S-450/475/550/575 “Инструкция по установке” © Saturn Marketing Ltd.
16

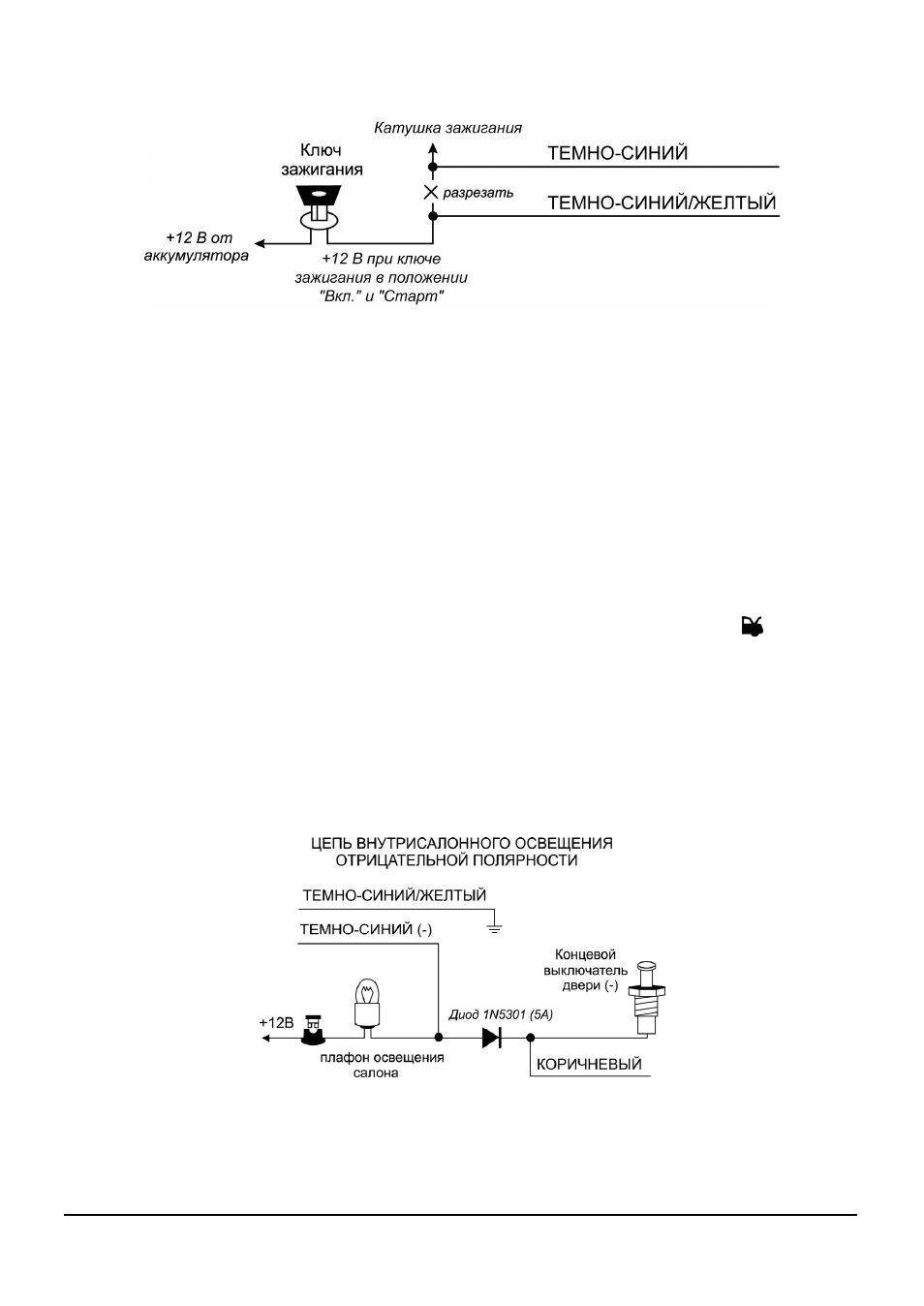

Схема подключения ТЁМНО-СИНЕГО провода для блокировки цепи зажигания автомобиля:
Подсоединение. Для реализации данной функции:
a) Запрограммируйте функцию № 2.7 для исполнения функции встроенной нормально разомкнутой бло-
кировки.
b) Найдите провод от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания
находится в положении “СТАРТ” (для схемы блокировки стартера) или «ВКЛ. И СТАРТ» (для схемы бло-
кировки цепи зажигания), и присутствует напряжение 0В, когда ключ зажигания находится в любом ином
положении.
c) Перережьте вышенайденный провод и подсоедините ту часть обрезанного провода, которая идет от
замка зажигания, к ТЁМНО-СИНЕМУ/ЖЁЛТОМУ проводу системы.
d) Подсоедините ТЁМНО-СИНИЙ провод к другой части обрезанного провода.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ТЁМНО-
СИНИЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
7) ТЁМНО-СИНИЙ провод может быть запрограммирован как “отрицательный выход для управления
внутрисалонным освещением автомобиля” (программируемая функция № 2.7). В этом случае ТЁМ-
НО-СИНИЙ провод уже более не будет управляться при нажатии и удерживании кнопки
передатчика
2 секунды; вместо этого на этот провод будет автоматически подаваться постоянный сигнал в течение
30 секунд после снятия системы с охраны и импульсно при срабатывании системы, обеспечивая вклю-
чения внутрисалонного освещения.
Подсоединение. Для реализации данной функции:
a) Запрограммируйте функцию № 2.7 для исполнения функции управления внутрисалонным освещени-
ем.
b) Подсоедините ТЁМНО-СИНИЙ провод к плафону внутрисалонного освещения.
c) Подсоедините ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к «массе» или к «+12В» через предохранитель в за-
висимости от полярности сигнала управления цепи внутрисалонного освещения.
