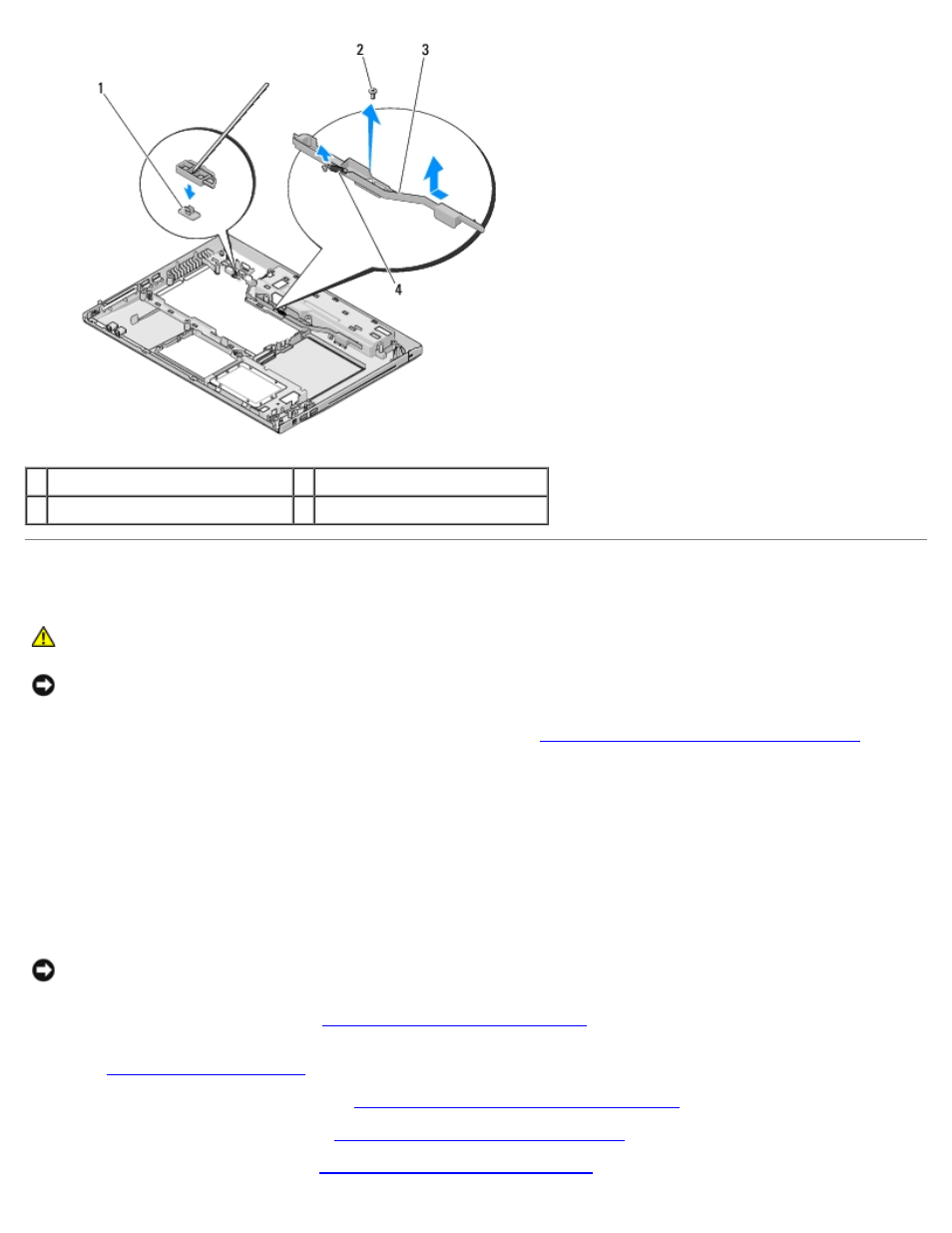

1 кнопка фиксации аккумулятора 2 винт фиксационной скобы (1)
3 защелка аккумулятора в сборе 4 пружина
Обратная установка защелки аккумулятора в сборе
ПРЕДУПРЕЖДЕНИЕ. Перед началом следующей процедуры выполните инструкции по технике
безопасности, предоставляемые вместе с компьютером.
ВНИМАНИЕ. Проверьте правильность расположения защелки аккумулятора в сборе. Во время установки
защелки в сборе выемка для винта должна быть обращена вверх.
Данная процедура предполагает завершение процедуры извлечения Извлечение защелки аккумулятора в сборе .
1. Убедитесь, что пружина защелки аккумулятора надлежащим образом установлена на направляющем штыре
защелки аккумулятора в сборе.
2. Совместите кнопку фиксации аккумулятора с отверстием в защелке аккумулятора в сборе, затем нажмите на
кнопку, чтобы установить ее на место.
3. Установите винт M2 x 3 мм, удерживающий кнопку фиксации аккумулятора в защелке аккумулятора в сборе.
4. Совместите направляющий штырь на защелке аккумулятора в сборе со слотом в основании компьютера, затем,
опуская защелку в сборе вниз, установите ее на место.
ВНИМАНИЕ. Кнопка фиксации аккумулятора снабжена ключом для обеспечения надлежащего выравнивания.
Если появится сопротивление, проверьте позиционирование кнопки фиксации.
5. Установите системную плату (см. Установка системной платы в сборе ).
6. Подключите кабель, соединяющий внутреннюю плату с беспроводной технологией Bluetooth с системной платой
(см. Обратная установка платы ).
7. Установите оптический дисковод (см. Обратная установка оптического дисковода ).
8. Установите подставку для рук (см. Обратная установка подставки для рук ).
9. Установите дисплей в сборе (см. Обратная установка дисплея в сборе ).
