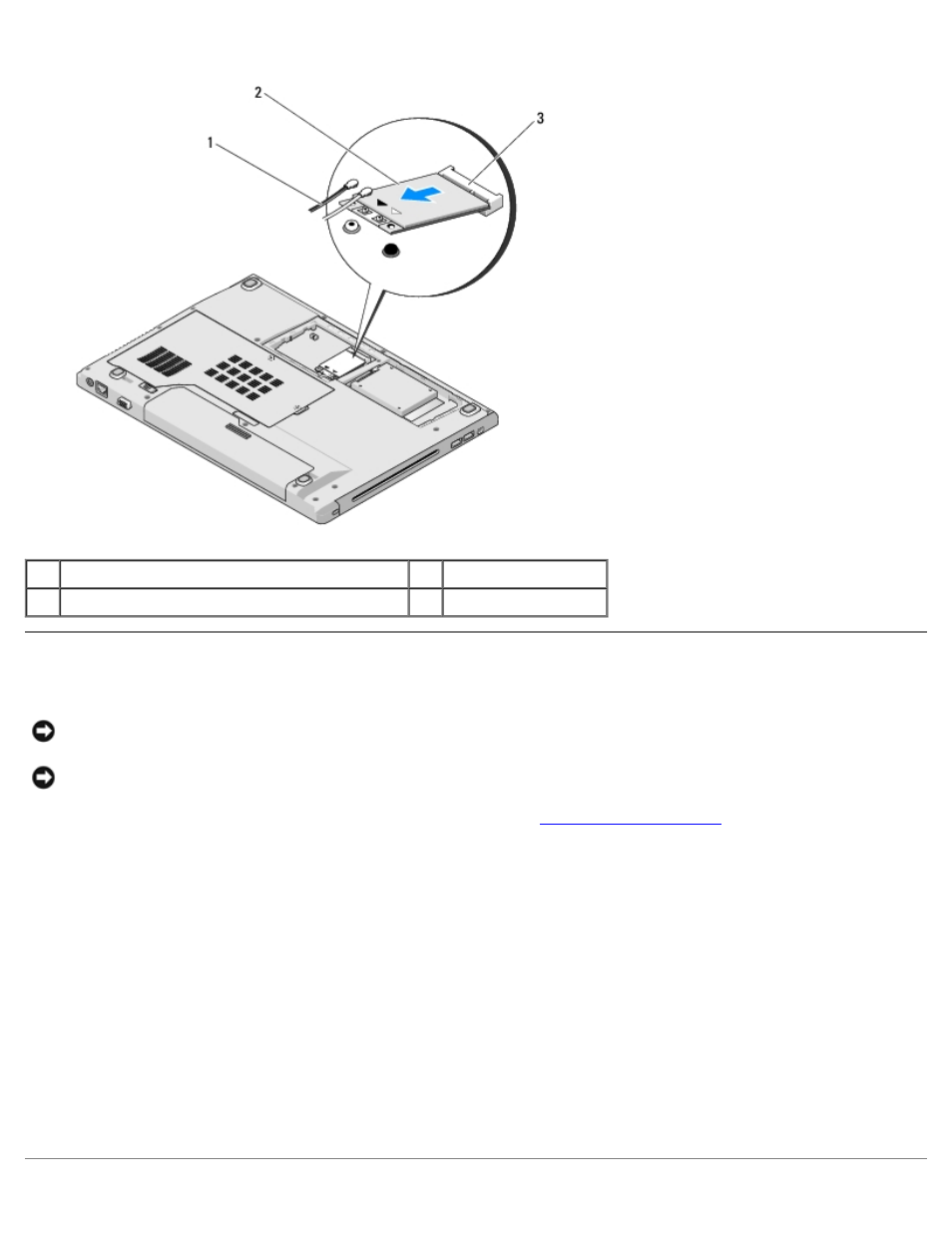

1
антенные кабели (2)
2
плата WLAN
3
разъем на системной плате
Обратная установка платы WLAN
ВНИМАНИЕ.
Разъемы имеют ключ, что обеспечивает правильность вставки. Если при установке чувствуется
сопротивление, проверьте разъемы на плате и системной плате и выровняйте плату повторно.
ВНИМАНИЕ.
Во избежание повреждения платы WLAN никогда не размещайте кабели под платой.
Данная процедура предполагает завершение процедуры извлечения
1. Вставьте разъем платы WLAN в разъем на системной плате под углом 45°.
2. Подсоедините антенные кабели к устанавливаемой плате WLAN.
Если на ярлыке платы WLAN имеются два треугольника (белый и черный), подключите белый антенный кабель к
разъему с меткой «main» («основной») (белый треугольник), а черный антенный кабель - к разъему с меткой
«aux» («дополнительный») (черный треугольник).
Если на ярлыке платы WLAN имеются три треугольника (белый, черный и серый), подключите белый антенный
кабель к белому треугольнику, черный антенный кабель - к черному треугольнику, а серый антенный кабель - к
серому треугольнику.
3. Установите винт M2 x 3 мм, фиксирующий плату WLAN.
4. Прикрепите пленку, фиксирующую два антенных кабеля в верхней части платы WLAN.
5. Установите крышку отсека жесткого диска.
