10. Извлеките два винта M2 x 5 мм из шарниров.
11. Снимите панель дисплея (см. Снятие панели дисплея ).
12. Приподнимая панель дисплея, снимите ее с верхней крышки.
13. Извлеките кабель дисплея из разъема, расположенного на тыльной стороне панели дисплея.

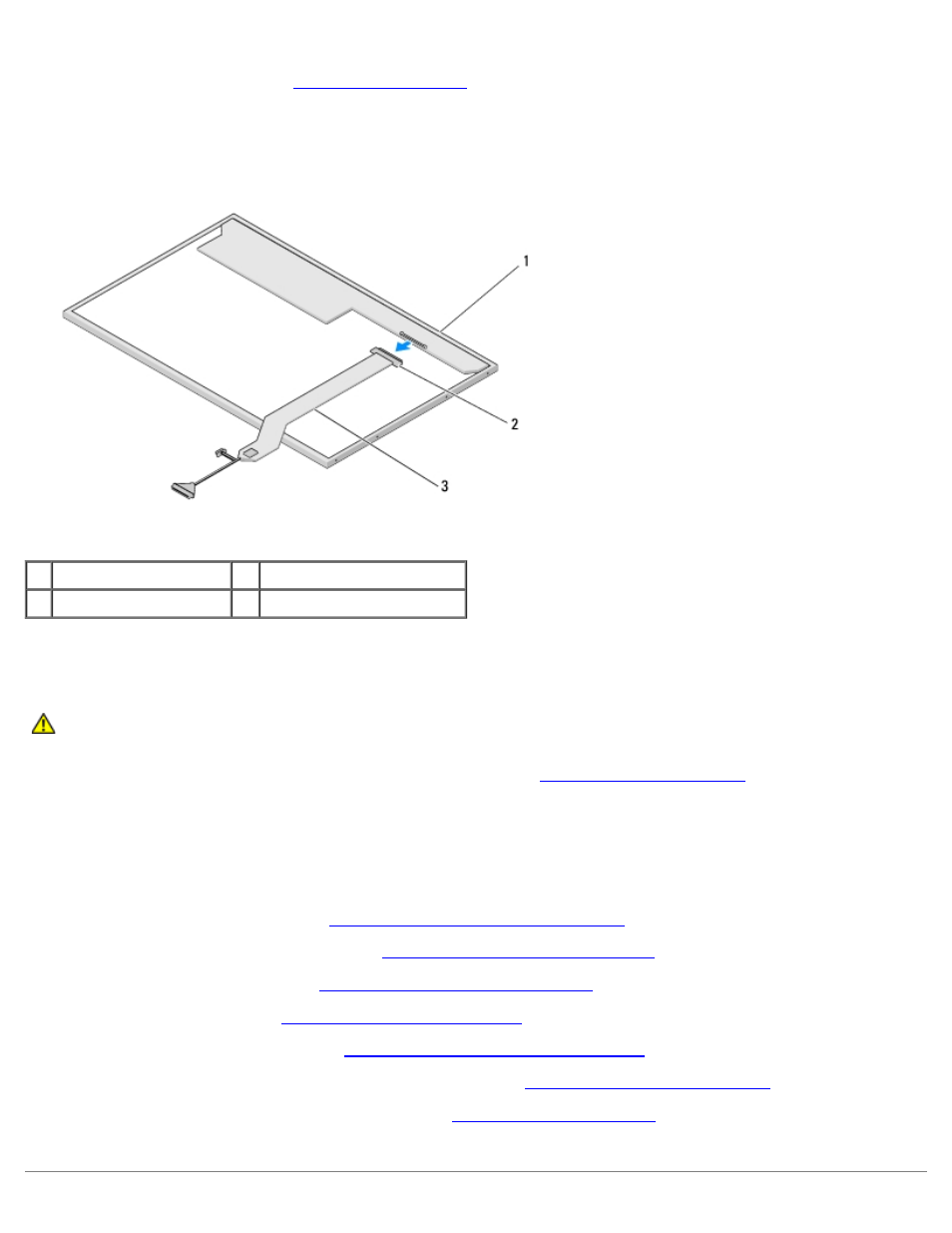

1 панель дисплея 2 разъем кабеля дисплея
3 кабель дисплея
Обратная установка кабеля дисплея
ПРЕДУПРЕЖДЕНИЕ. Перед началом следующей процедуры выполните инструкции по технике
безопасности, предоставляемые вместе с компьютером.
Данная процедура предполагает завершение процедуры извлечения Извлечение кабеля дисплея .
1. Подключите кабель дисплея в разъем, расположенный на тыльной стороне панели дисплея.
2. Совместите направляющие штыри, расположенные в верхней части шарнирных панелей дисплея, и установите
панель дисплея в верхней крышке.
3. Установите винты M2 x 5 мм в шарниры.
4. Установите инвертор дисплея (см. Обратная установка инвертора дисплея ).
5. Установите лицевую панель дисплея (см. Обратная установка лицевой панели ).
6. Установите дисплей в сборе (см. Обратная установка дисплея в сборе ).
7. Установите клавиатуру (см. Обратная установка клавиатуры ).
8. Установите шарнирную крышку (см. Обратная установка шарнирной крышки ).
9. Установите плату беспроводной локальной сети (WLAN) (см. Обратная установка платы WLAN ).
10. Установите крышку жесткого диска. См. в разделе Извлечение жесткого диска иллюстрацию крышки жесткого
диска.
