Считыватель отпечатков пальцев
Dell™ Vostro™ 1510 Руководство по обслуживанию
Извлечение считывателя отпечатков пальцев
Обратная установка считывателя отпечатков пальцев
Извлечение считывателя отпечатков пальцев
ПРЕДУПРЕЖДЕНИЕ. Перед началом следующей процедуры выполните инструкции по технике безопасности,
предоставляемые вместе с компьютером.
1. Выполните инструкции, описанные в разделе Перед началом работы с компьютером .
2. Снимите крышку жесткого диска. См. в разделе Извлечение жесткого диска иллюстрацию крышки жесткого диска.
3. Извлеките плату беспроводной локальной сети (WLAN) (см. Извлечение платы WLAN ).
4. Снимите шарнирную крышку (смотрите раздел Снятие шарнирной крышки ).
5. Снимите клавиатуру (см. Извлечение клавиатуры ).
6. Снимите дисплей в сборе (см. Извлечение дисплея в сборе ).
7. Снимите подставку для рук (см. Снятие подставки для рук ).

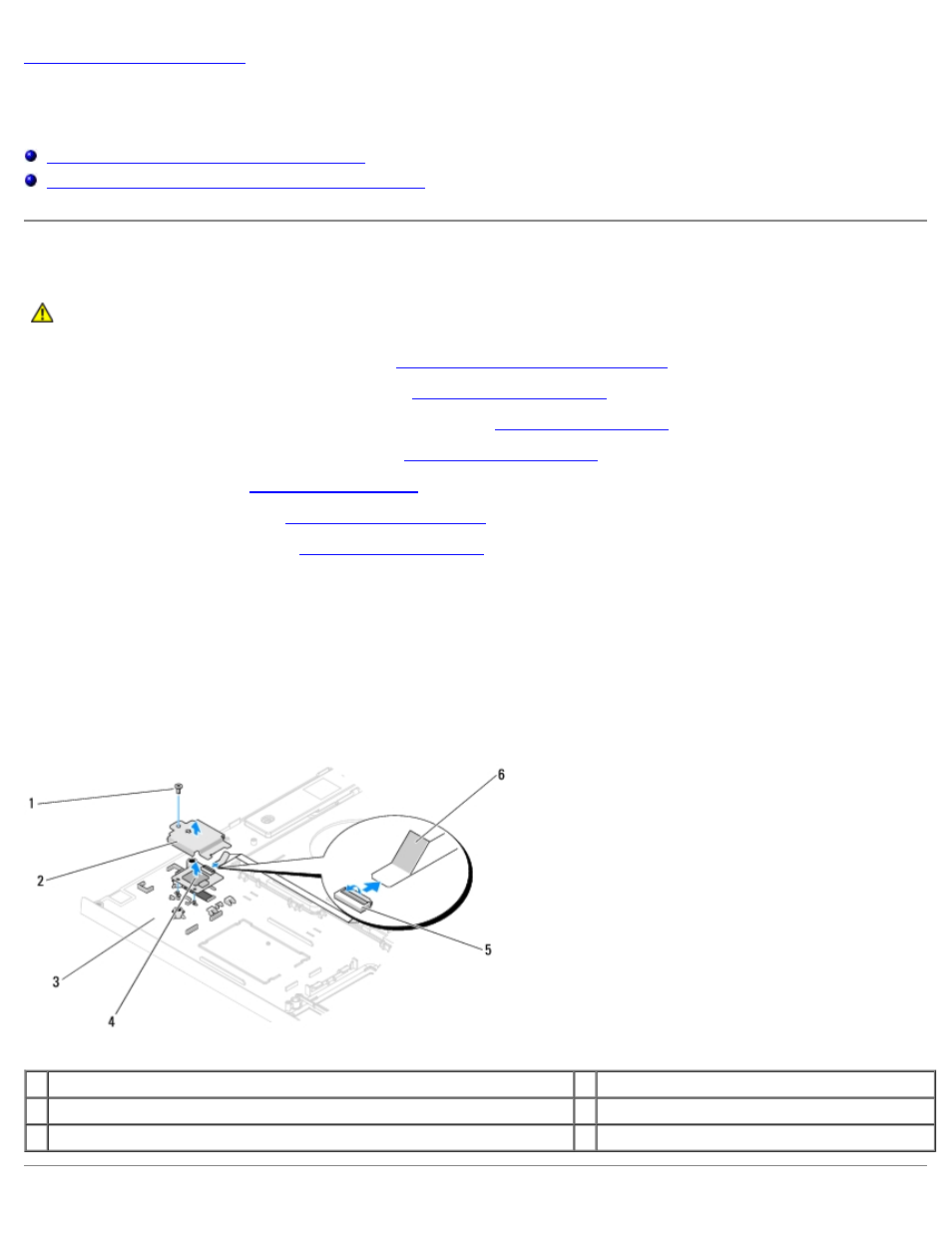

8. Извлеките с нижней стороны подставки винт M2 x 3 мм из крышки считывателя отпечатков пальцев и, приподнимая
крышку считывателя отпечатков пальцев, снимите ее с подставки для рук.
9. Поверните скобу ограничителя на разъеме считывателя отпечатков пальцев вверх для разблокировки разъема кабеля
считывателя отпечатков пальцев.
10. Выдвиньте кабель считывателя отпечатков пальцев из разъема считывателя отпечатков пальцев.
11. Снимите считыватель отпечатков пальцев с подставки для рук.
1 винт M2 x 3 мм 2 крышка считывателя отпечатков пальцев
3 нижняя сторона подставки для рук 4 считыватель отпечатков пальцев
5 разъем считывателя отпечатков пальцев со скобой ограничителя 6 кабель считывателя отпечатков пальцев
