Оптический дисковод
Dell™ Vostro™ 1510 Руководство по обслуживанию
Извлечение оптического дисковода
Обратная установка оптического дисковода
Извлечение оптического дисковода
ПРЕДУПРЕЖДЕНИЕ. Перед тем как приступить к выполнению операций данного раздела, выполните
указания по технике безопасности, прилагаемые к компьютеру.
1. Выполните действия, описанные в разделе Перед началом работы с компьютером .
2. Снимите крышку жесткого диска. См. в разделе Извлечение жесткого диска иллюстрацию крышки жесткого
диска.
3. Извлеките плату беспроводной локальной сети (WLAN) (см. Извлечение платы WLAN ).
4. Снимите шарнирную крышку (смотрите раздел Снятие шарнирной крышки ).
5. Снимите клавиатуру (см. Извлечение клавиатуры ).
6. Снимите дисплей в сборе (см. Извлечение дисплея в сборе ).
7. Снимите подставку для рук (см. Снятие подставки для рук ).
8. Извлеките винт M2 x 5 мм из оптического дисковода.
9. Приподнимите тыльную сторону дисковода и отсоедините кабель оптического дисковода из разъема на системной
плате.

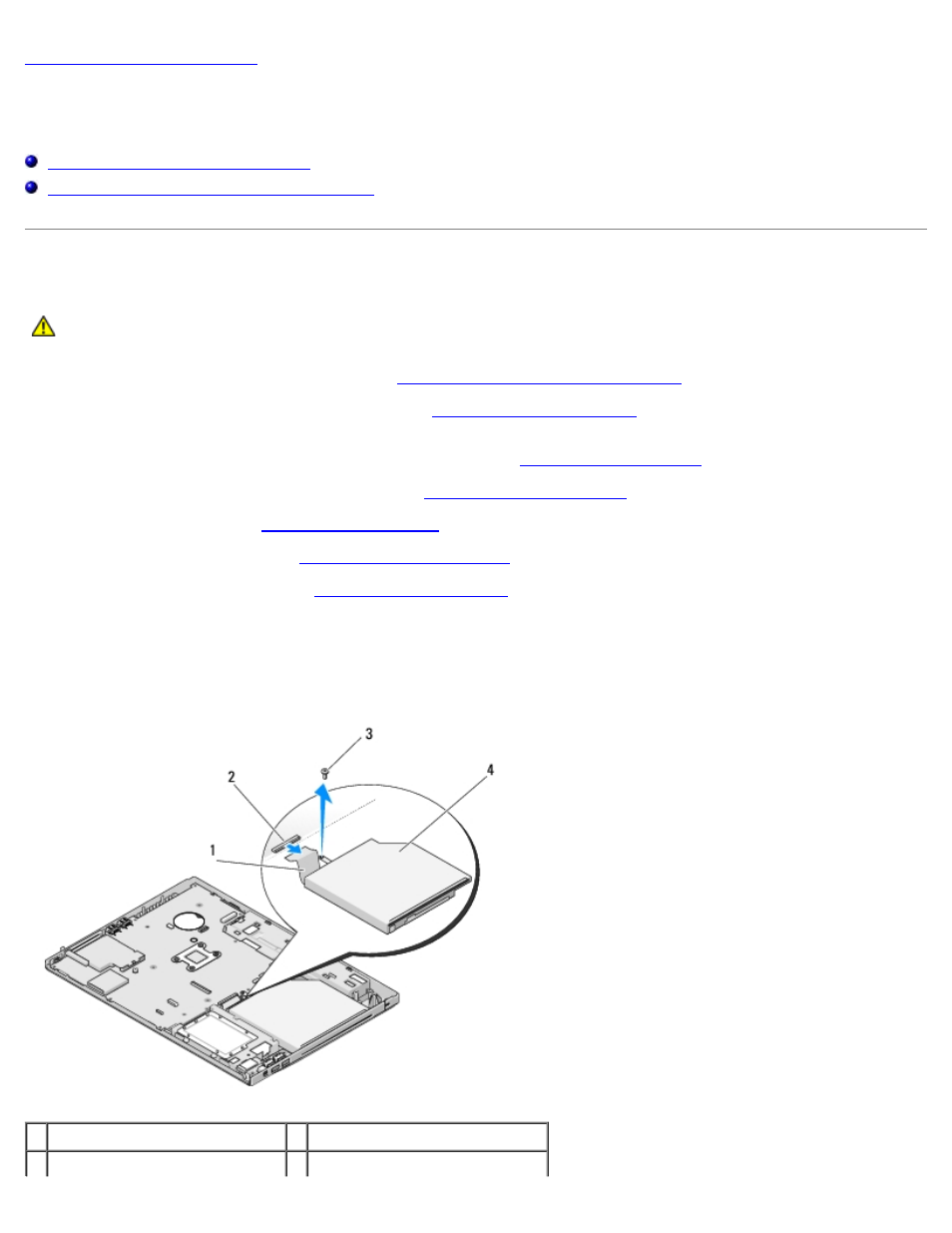

1 кабель оптического дисковода 2 разъем оптического дисковода
3 винт M2 x 5 мм (1)
4 оптический дисковод
