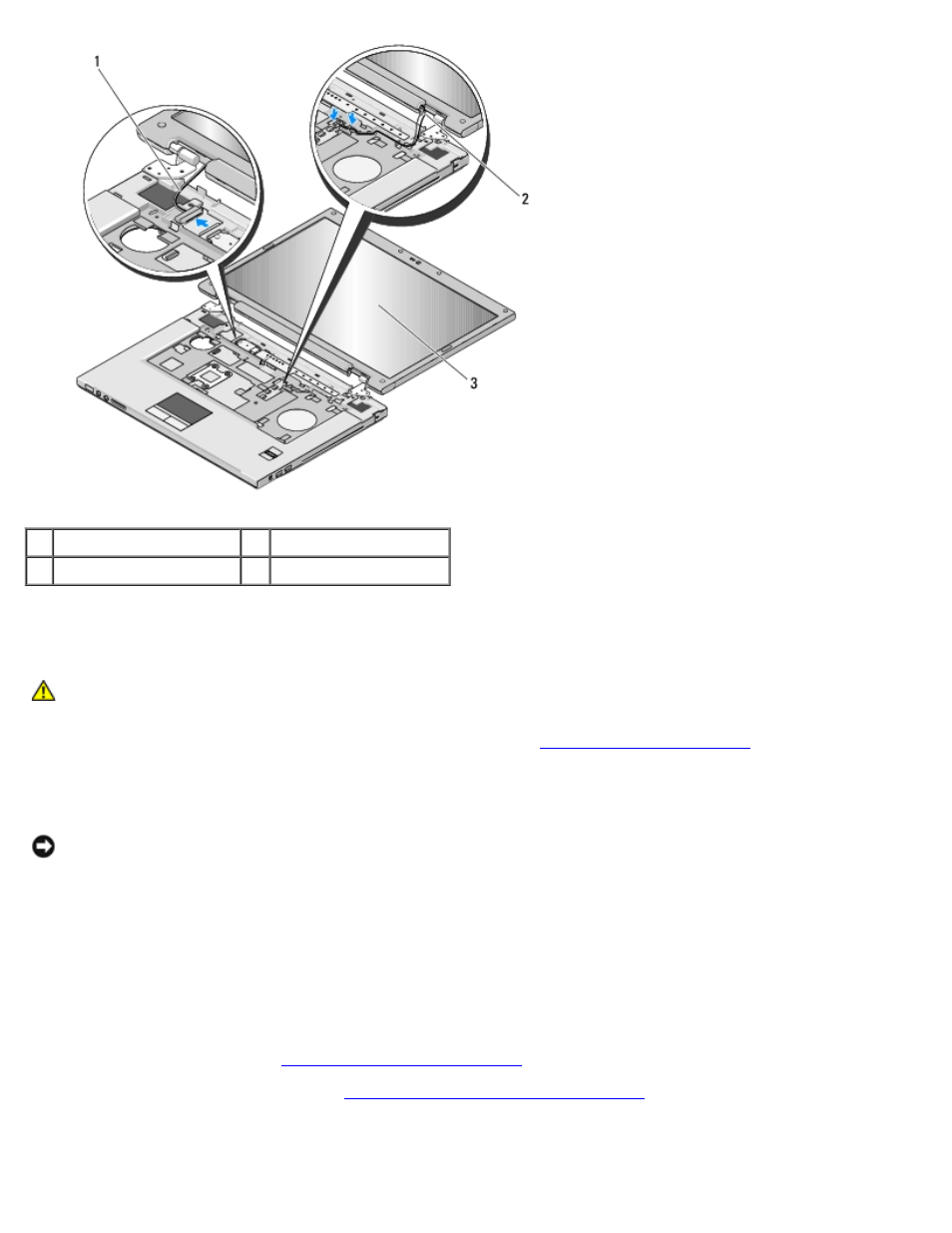

1 кабель дисплея 2 антенные кабели
3 дисплей в сборе
Обратная установка дисплея в сборе
ПРЕДУПРЕЖДЕНИЕ. Перед началом следующей процедуры выполните инструкции по технике
безопасности, предоставляемые вместе с компьютером.
Данная процедура предполагает завершение процедуры извлечения Извлечение дисплея в сборе .
1. Совместите шарниры дисплея с отверстиями в основании компьютера, затем опустите дисплей, чтобы он
установился на место.
ВНИМАНИЕ. Убедитесь, что кабель дисплея и антенные кабели правильно проложены и зафиксированы под
пластмассовыми язычками подставки для рук.
2. Последовательно установите четыре винта M2,5 x 5 мм в основание дисплея в сборе.
3. Проложите кабель дисплея и антенные кабели под пластмассовыми язычками подставки для рук.
4. Протяните антенные кабели через отверстия в подставке для рук и основании компьютера.
5. Подсоедините кабель дисплея к разъему кабеля дисплея на системной плате.
6. Последовательно установите четыре винта M2,5 x 5 мм в основание дисплея в сборе.
7. Установите клавиатуру (см. Обратная установка клавиатуры ).
8. Установите шарнирную крышку (см. Обратная установка шарнирной крышки ).
9. Закройте дисплей и переверните компьютер вверх дном.
10. Установите винт M2,5 x 8 мм, который прикрепляет дисплей в сборе к одному углу компьютера.
