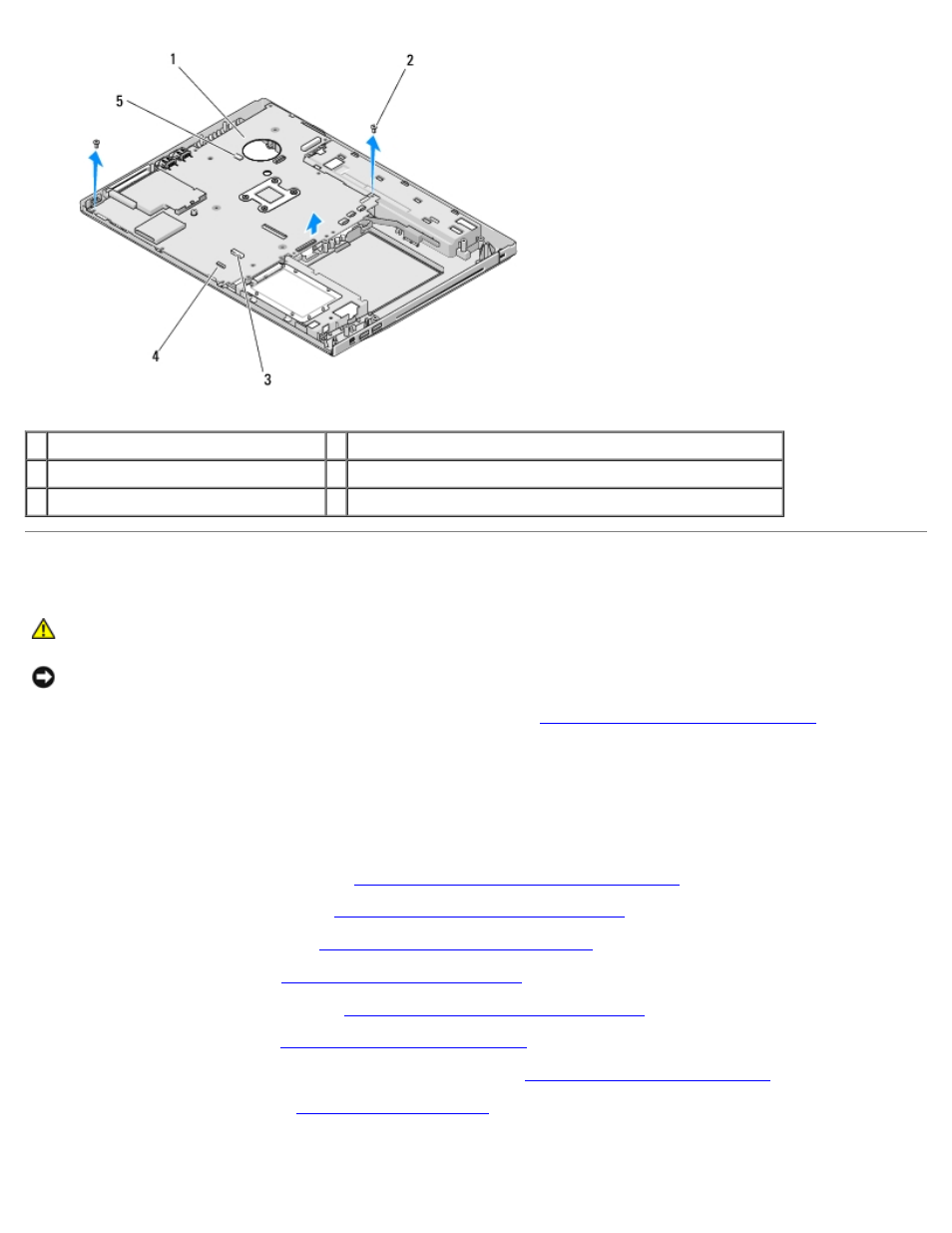

1 системная плата 2 винты системной платы M2,5 x 5 мм (3)
3 разъем кабеля дочерней платы USB 4 разъем кабеля платы с поддержкой технологии Bluetooth
5 разъем кабеля динамика
Установка системной платы в сборе
ПРЕДУПРЕЖДЕНИЕ. Перед началом следующей процедуры выполните инструкции по технике
безопасности, предоставляемые вместе с компьютером.
ВНИМАНИЕ. Убедитесь, что свободно свисающие кабели не оказались зажаты под системной платой.
Данная процедура предполагает завершение процедуры извлечения Извлечение системной платы в сборе .
1. Вставьте левый край системной платы в основание компьютера под углом, чтобы разъемы системной платы
совместились с отверстиями в основании компьютера, затем осторожно опустите системную плату, установив ее
на место.
2. Установите три винта M2,5 x 5 мм в системную плату.
3. Подсоедините кабель дочерней платы 1394/USB к разъему системной платы.
4. Установите оптический дисковод (см. Обратная установка оптического дисковода ).
5. Установите подставку для рук (см. Обратная установка подставки для рук ).
6. Установите дисплей в сборе (см. Обратная установка дисплея в сборе ).
7. Установите клавиатуру (см. Обратная установка клавиатуры ).
8. Установите шарнирную крышку (см. Обратная установка шарнирной крышки ).
9. Установите вентилятор (см. Обратная установка вентилятора ).
10. Установите плату беспроводной локальной сети (WLAN) (см. Обратная установка платы WLAN ).
11. Установите жесткий диск (см. Установка жесткого диска ).
12. Установите заглушки, извлеченные из слота ExpressCard и слота для плат «8-в-1».
