Панель дисплея
Снятие панели дисплея
ПРЕДУПРЕЖДЕНИЕ. Перед началом следующей процедуры выполните инструкции по технике
безопасности, предоставляемые вместе с компьютером.
1. Выполните инструкции, описанные в разделе Перед началом работы с компьютером .
2. Снимите крышку жесткого диска. См. в разделе Извлечение жесткого диска иллюстрацию крышки жесткого
диска.
3. Извлеките плату беспроводной локальной сети (WLAN) (см. Извлечение платы WLAN ).
4. Снимите шарнирную крышку (см. Снятие шарнирной крышки ).
5. Снимите клавиатуру (см. Извлечение клавиатуры ).
6. Снимите дисплей в сборе (см. Извлечение дисплея в сборе ).
7. Снимите лицевую панель дисплея (см. Снятие лицевой панели дисплея ).
8. Снимите инвертор дисплея (см. Извлечение инвертора дисплея ).
9. Снимите два винта M2 x 5 мм с шарниров дисплея.
10. Снимите блок камеры/микрофона (см. Снятие блока камеры и микрофона ).
11. Приподнимая панель дисплея в сборе, снимите ее с верхней крышки.
12. Извлеките восемь винтов M2 x 3 мм из панели дисплея.

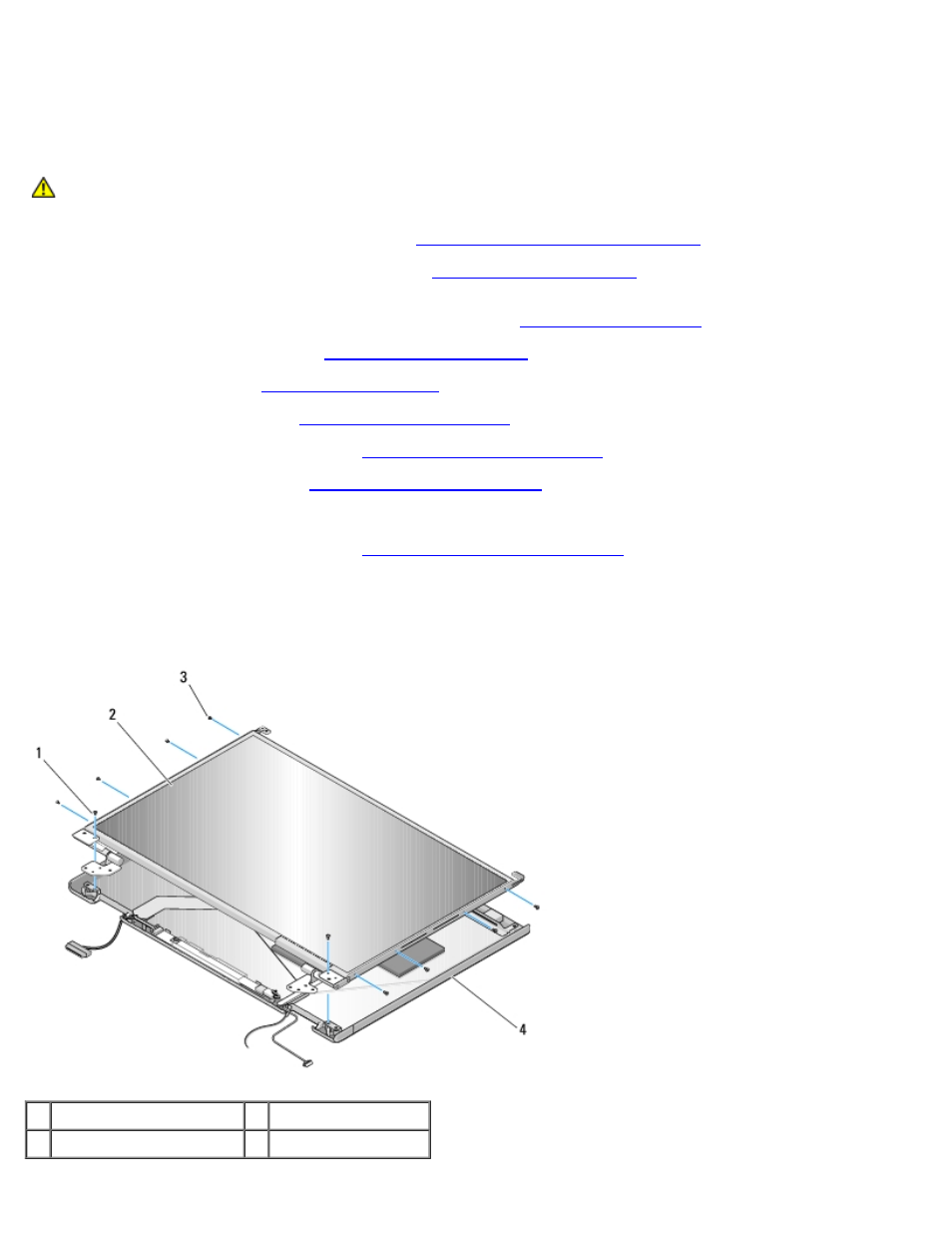

1 винты M2 x 5 мм (2) 2 панель дисплея
3 винты M2 x 3 мм (8) 4 верхняя крышка
