5.
Выверните
винты, которыми шарниры дисплея крепятся к дисплею в сборе.
6.
Снимите
шарниры дисплея с дисплея в сборе.

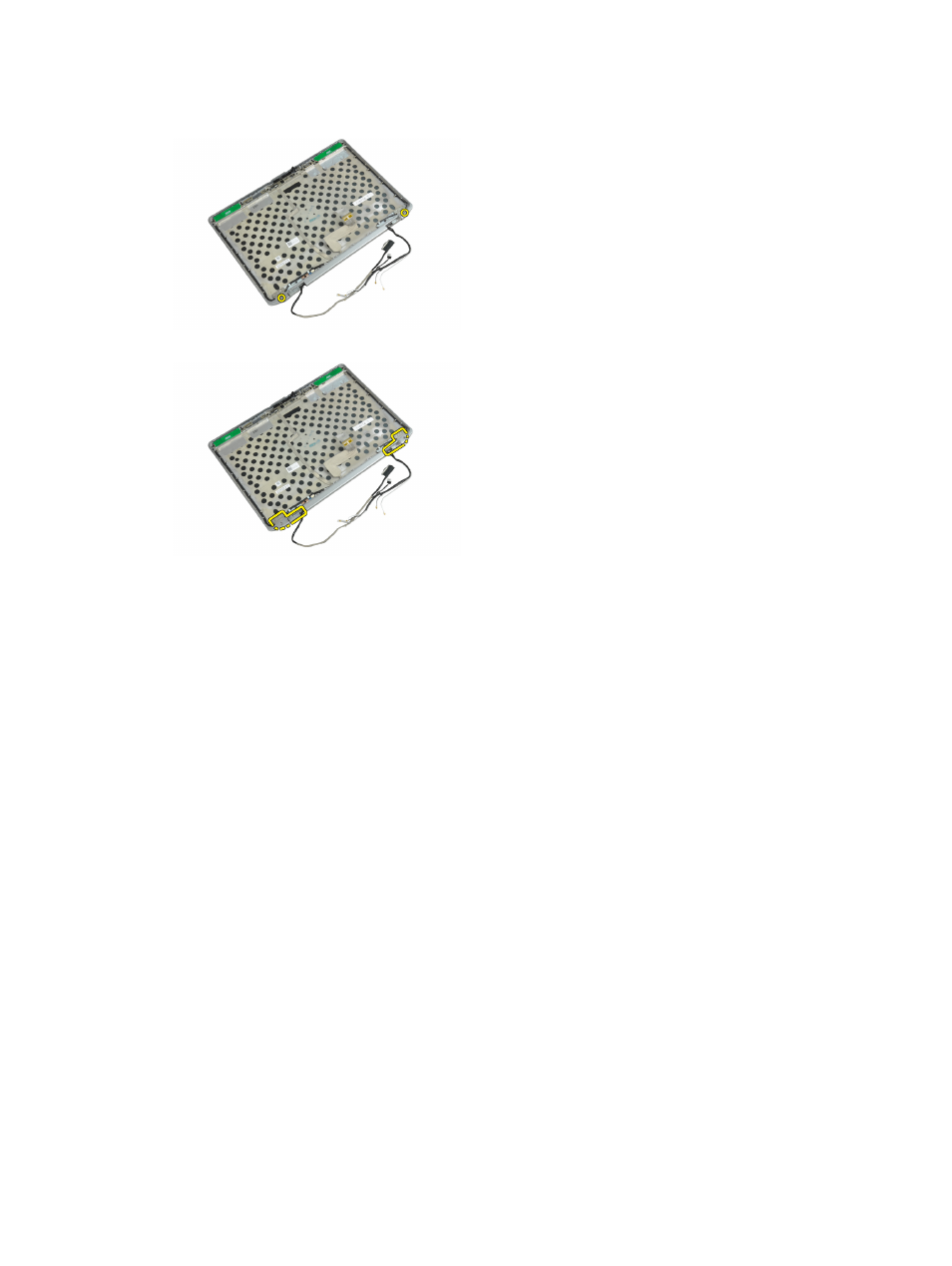

Установка
шарниров дисплея
1.
Установите
оба шарнира дисплея на панель.
2.
Затяните
винты, чтобы прикрепить шарниры дисплея к дисплею в сборе.
3.
Установите
пластины шарниров дисплея на шарниры.
4.
Затяните
винты, чтобы прикрепить пластины шарниров дисплея к дисплею в сборе.
5.
Установите
:
a) панель дисплея
b) лицевую панель дисплея
c) дисплей в сборе
d) клавиатуру
e) окантовку клавиатуры
f) плату Bluetooth
g) жесткий диск
h) нижнюю крышку
i) аккумулятор
6.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
