4.

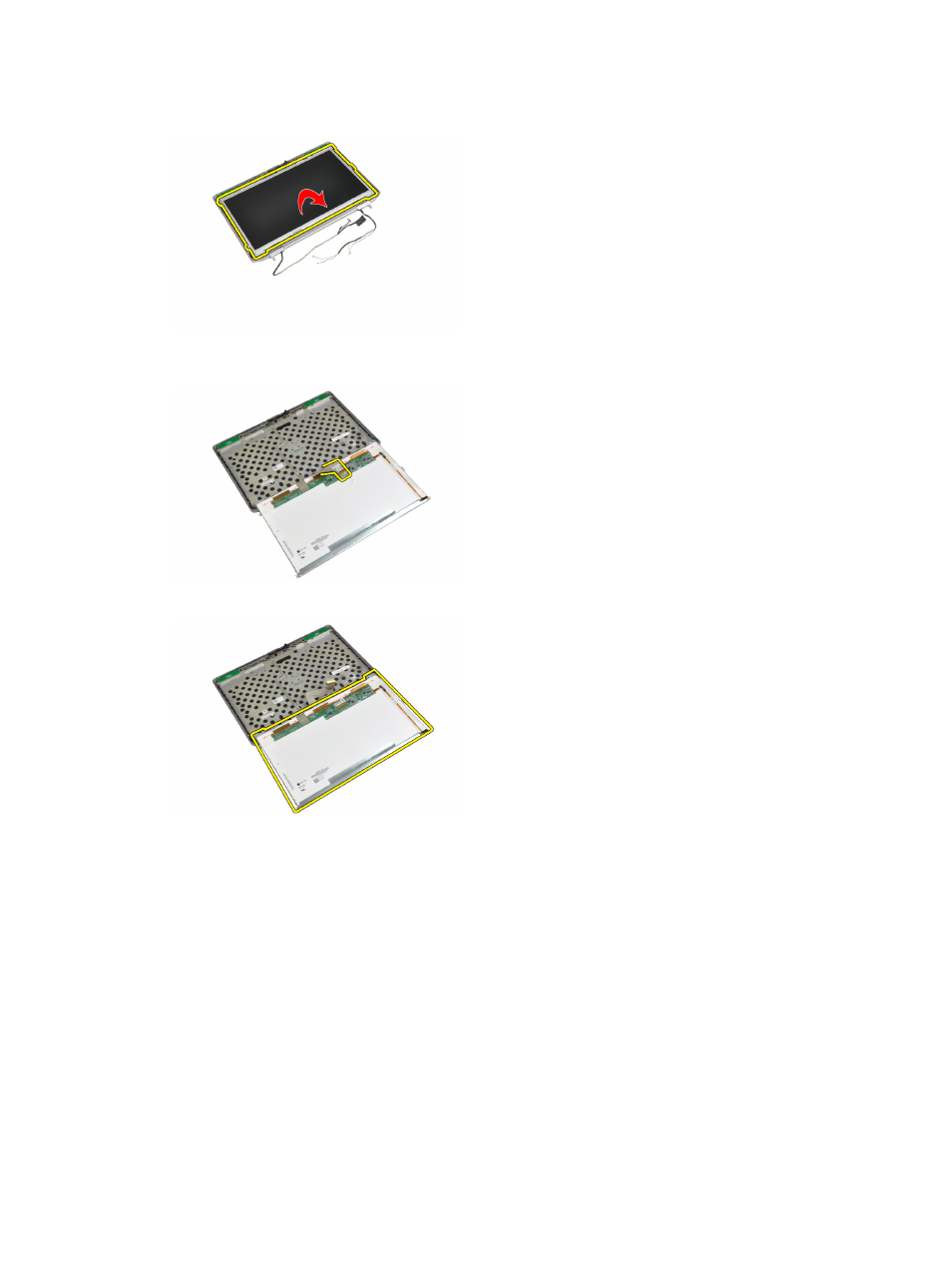

Переверните
панель дисплея.
5.
Отклейте
ленту, которой кабель LVDS закрепляется в разъеме, и отсоедините кабель LVDS от панели
дисплея
.
6.
Снимите
панель дисплея с дисплея в сборе.
Установка
панели дисплея
1.
Подсоедините
кабель LVDS и приклейте клейкую ленту, которой кабель LVDS крепится в разъеме.
2.
Переверните
дисплей и установите его на место в дисплее в сборе.
3.
Затяните
винты, которыми панель дисплея крепится к дисплею в сборе.
4.
Установите
:
a) лицевую панель дисплея
b) дисплей в сборе
c) аккумулятор
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
53
