Страница 40: Извлечение платы ввода - вывода
6.
Установите
:
a) системную плату
b) каркас платы ExpressCard
c) мультимедийную плату (имеется только в моделях E6430/E6430 ATG)
d) упор для рук
e) дисплей в сборе
f) клавиатуру
g) окантовку клавиатуры
h) плату Bluetooth
i) жесткий диск
j) нижнюю крышку
k) аккумулятор
7.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
платы ввода-вывода
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) нижнюю крышку
c) жесткий диск
d) оптический дисковод
e) плату Bluetooth
f) окантовку клавиатуры
g) клавиатуру
h) дисплей в сборе
i) упор для рук
j) мультимедийную плату (имеется только в моделях E6430/E6430 ATG)
k) каркас платы ExpressCard
l) системную плату
3.

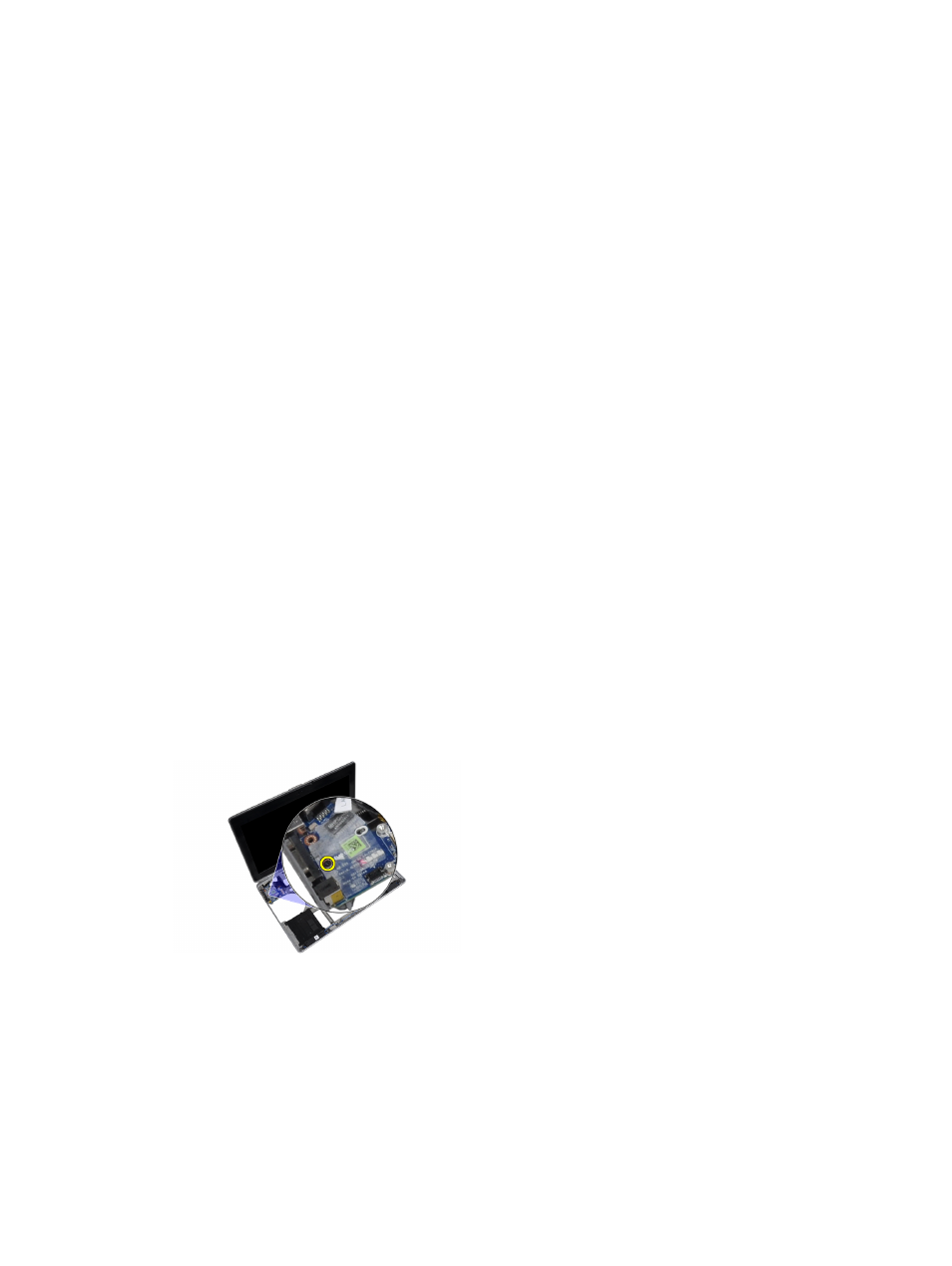

Выверните
винт, которым плата ввода-вывода крепится к корпусу компьютера.
40
