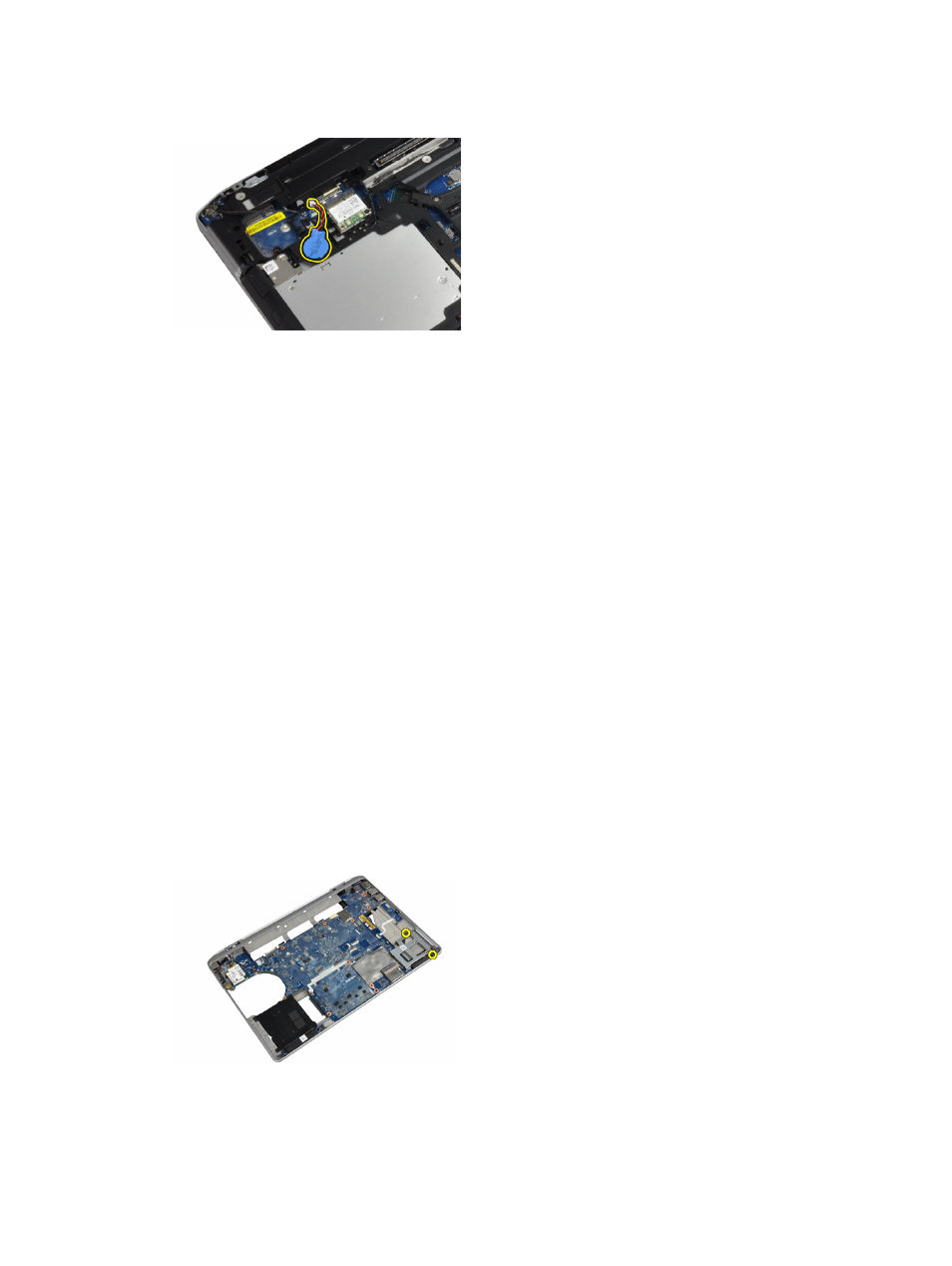

4. Подденьте батарейку типа «таблетка» для высвобождения и извлеките ее из компьютера.
Установка батареи типа «таблетка»
1. Установите батарейку типа «таблетка» на место.
2. Подключите кабель батарейки типа «таблетка».
3. Установите :
a) нижнюю крышку
b) аккумулятор
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение каркаса платы ExpressCard
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) аккумулятор
b) нижнюю крышку
c) жесткий диск
d) плату Bluetooth
e) окантовку клавиатуры
f) клавиатуру
g) дисплей в сборе
h) упор для рук
3. Выверните винты, которыми каркас платы ExpressCard крепится к корпусу компьютера.
