4.
Установите
:
a) дисплей в сборе
b) клавиатуру
c) окантовку клавиатуры
d) плату Bluetooth
e) жесткий диск
f) нижнюю крышку
g) аккумулятор
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
шарниров дисплея
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) нижнюю крышку
c) жесткий диск
d) плату Bluetooth
e) окантовку клавиатуры
f) клавиатуру
g) дисплей в сборе
h) лицевую панель дисплея
i) панель дисплея

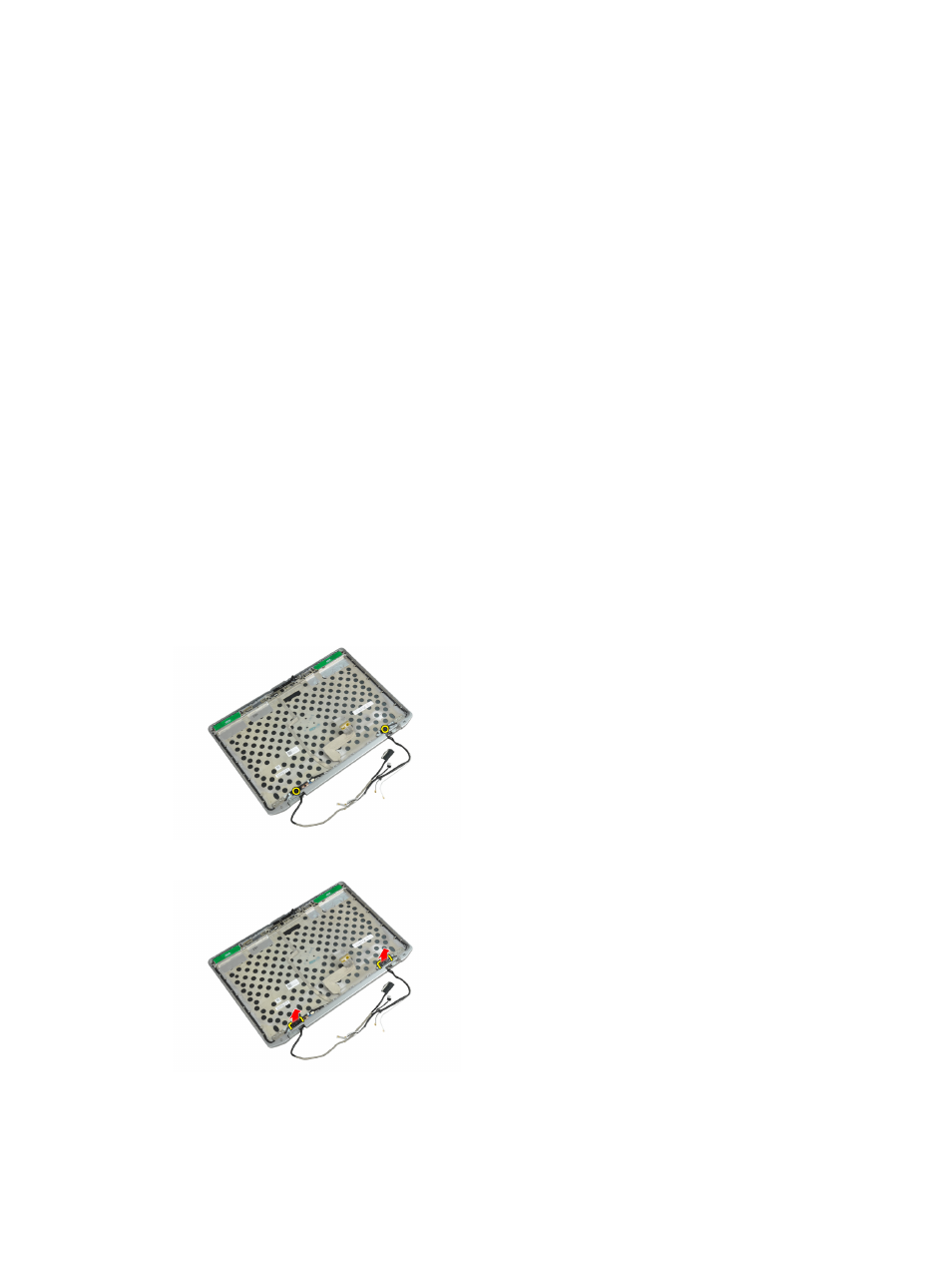

3.
Выверните
винты, которыми пластины шарниров дисплея крепятся к дисплею в сборе.
4.
Снимите
пластины шарниров дисплея.
55
