4.

Извлеките

каркас платы ExpressCard из компьютера.

Установка

каркаса платы ExpressCard

1.

Поместите

каркас платы ExpressCard в соответствующий отсек.

2.

Затяните

винты, чтобы прикрепить каркас платы ExpressCard к корпусу компьютера.

3.

Установите

:

a) упор для рук
b) дисплей в сборе
c) клавиатуру
d) окантовку клавиатуры
e) плату Bluetooth
f) жесткий диск
g) нижнюю крышку
h) аккумулятор

4.

Выполните

процедуры, приведенные в разделе После

работы

с

внутренними

компонентами

компьютера

.

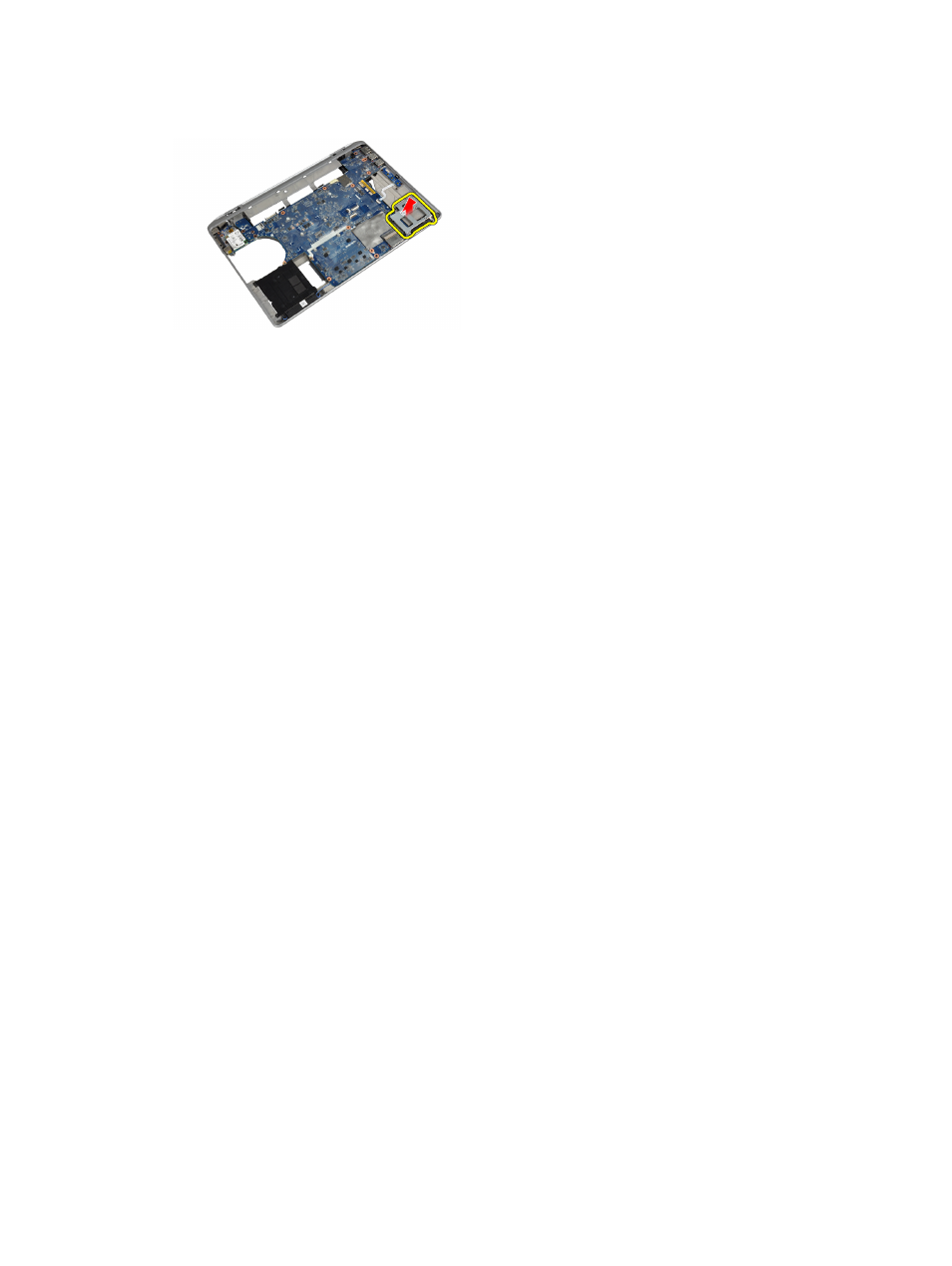

Извлечение

мультимедийной платы

1.

Выполните

процедуры, приведенные в разделе Подготовка

к

работе

с

внутренними

компонентами

компьютера

.

2.

Снимите

:

a) аккумулятор
b) нижнюю крышку
c) жесткий диск
d) плату Bluetooth
e) окантовку клавиатуры
f) клавиатуру
g) дисплей в сборе
h) упор для рук

31
