Dell Latitude E6430 ATG (Mid 2012) - Инструкция (Страница 41)

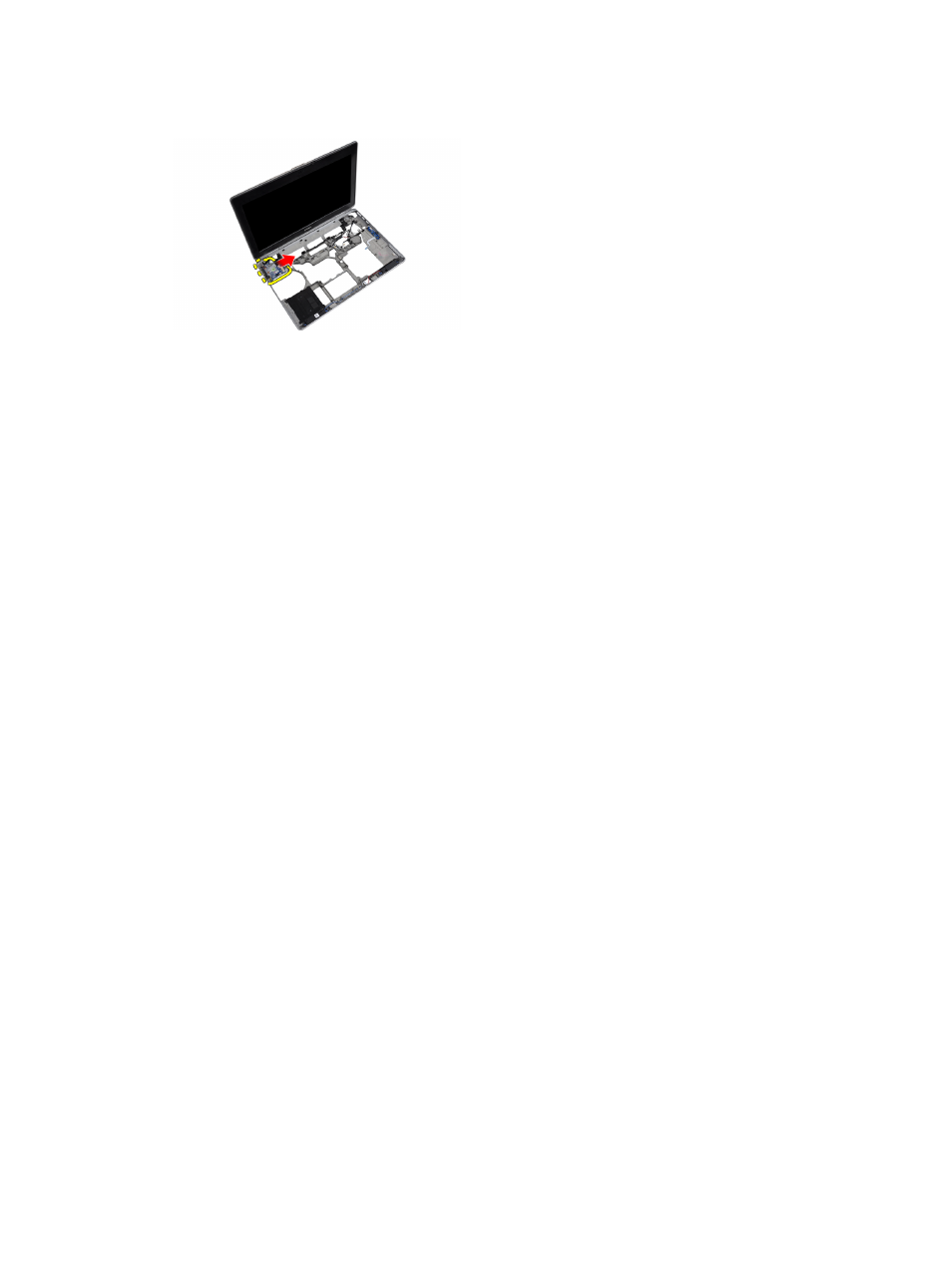

4. Извлеките плату ввода-вывода из компьютера.
Установка платы ввода-вывода
1. Поместите плату ввода/вывода в соответствующий отсек.
2. Затяните винты, чтобы прикрепить плату ввода/вывода.
3. Установите :
a) системную плату
b) каркас платы ExpressCard
c) мультимедийную плату (имеется только в моделях E6430/E6430 ATG)
d) упор для рук
e) дисплей в сборе
f) клавиатуру
g) окантовку клавиатуры
h) плату Bluetooth
i) жесткий диск
j) оптический дисковод
k) нижнюю крышку
l) аккумулятор
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие опорной пластины жесткого диска
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) аккумулятор
b) нижнюю крышку
c) жесткий диск
d) плату Bluetooth
e) окантовку клавиатуры
f) клавиатуру
g) дисплей в сборе
h) упор для рук
i) мультимедийная плата
j) каркас платы ExpressCard
k) системную плату
41
