Установка
системной платы
1.
Установите
системную плату на шасси.
2.
Заверните
винты, которыми системная плата крепится к компьютеру.
3.
Подсоедините
кабель мультимедийной платы.
4.
Переверните
компьютер и подсоедините к системной плате указанные кабели:
a) динамик
b) батарею типа «таблетка»
c) LVDS
5.
Затяните
винт, которым крепится скоба кабеля LVDS.
6.
Установите
:
a) каркас платы ExpressCard
b) мультимедийная плата
c) упор для рук
d) дисплей в сборе
e) клавиатуру
f) окантовку клавиатуры
g) плату Bluetooth
h) оптический дисковод
i) жесткий диск
j) нижнюю крышку
k) аккумулятор
7.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
дисплея в сборе
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) нижнюю крышку
c) окантовку клавиатуры
d) клавиатуру
3.

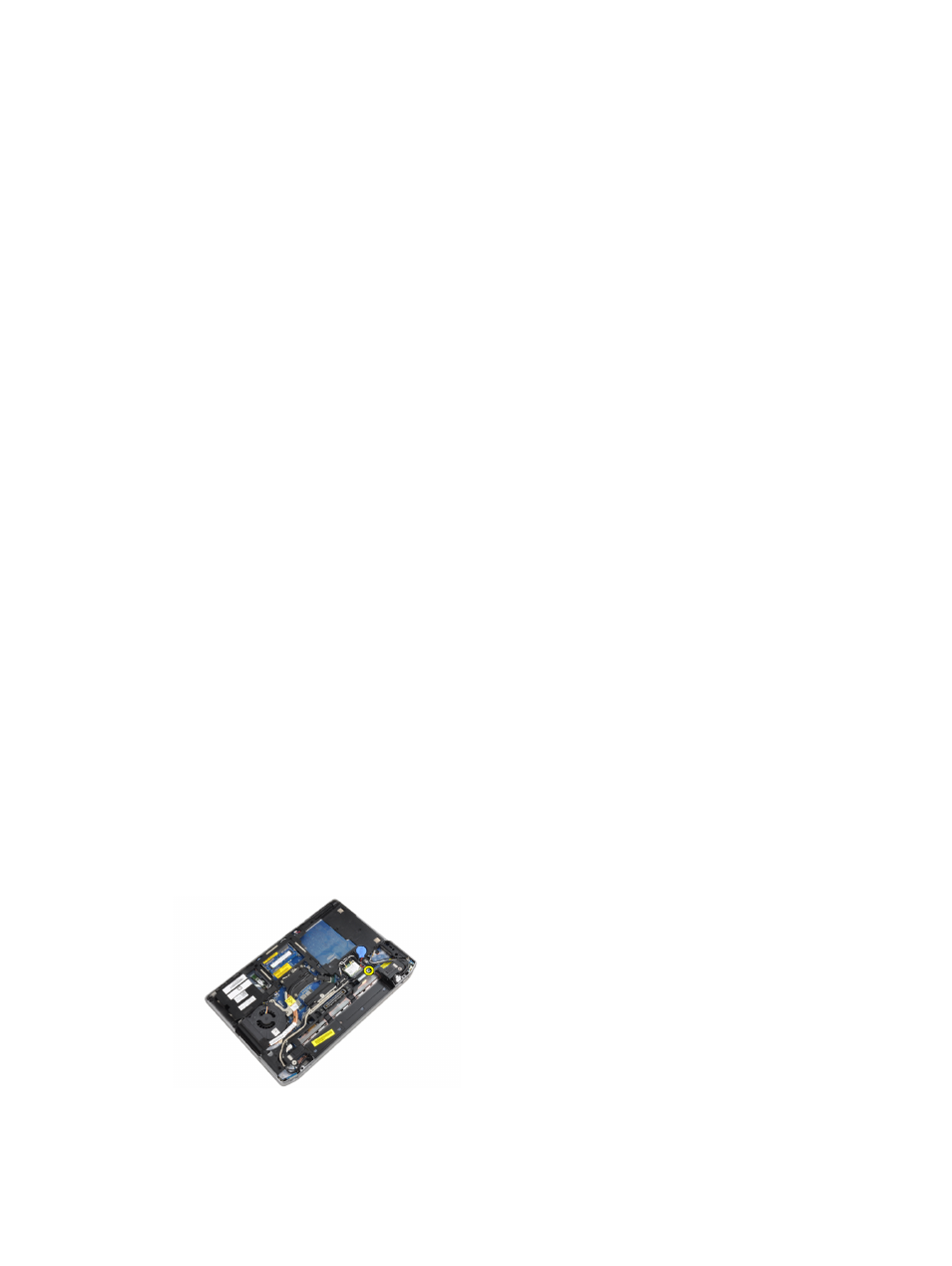

Выверните
винт, которым опорная скоба крепится к корпусу компьютера.
