Dell Latitude E6430 ATG (Mid 2012) - Инструкция (Страница 54)

Снятие заглушек шарниров дисплея
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) аккумулятор
b) нижнюю крышку
c) жесткий диск
d) плату Bluetooth
e) окантовку клавиатуры
f) клавиатуру
g) дисплей в сборе

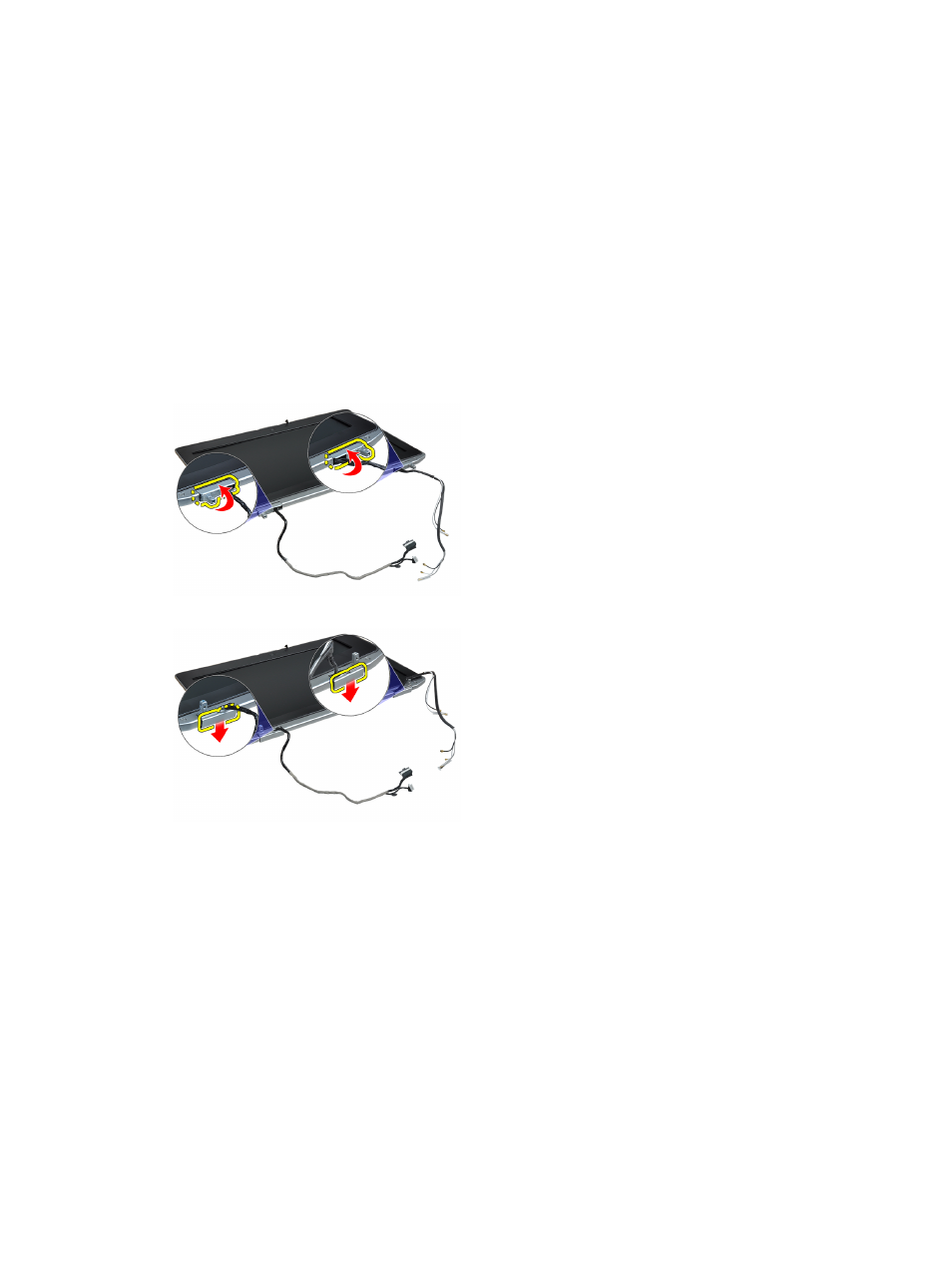

3. Поверните левый и правый шарниры вверх, чтобы перевести их в вертикальное положение.
4. Подденьте и отсоедините заглушку шарнира от шарнира, и снимите заглушки шарниров с дисплея в сборе.
Установка заглушек шарниров дисплея
1. Установите заглушку левого шарнира на панель дисплея
2. Поверните шарнир вниз, чтобы закрепить заглушку шарнира на панели дисплея.
3. Повторите шаги 1 и 2 для установки заглушки правого шарнира.
54
