Серия TSM 635.1 Выпуск D Стр. 9 из 14
2. Поместите переходную плиту таким образом, чтобы
ее посадочная канавка совместились с аналогичной
канавкой, расположенной вокруг отверстия в корпусе
насоса на стороне патрубка всасывания, см. Рис. 11.
Осторожно введите переходную плиту в корпус насоса
со стороны станины. Примите меры предосторожности,
чтобы не повредить уплотнительное кольцо кромкой
переходной плиты или корпуса насоса. Зафиксируйте
положение деталей затяжкой восьми болтов.
8. Затяните установочный винт на контргайке. Проверьте
положение щупов. Если щупы окажутся слишком
зажатыми, отверните установочный винт и слегка
ослабьте контргайку. Затем повторите процедуру
затягивания контргайки. Удалите щупы. Проверьте
результаты работы, чтобы убедиться в свободном
вращении при повороте узла внутреннего магнита.
9. Проверьте магнит и убедитесь, что он не притянул
каких-либо посторонних предметов, способных
повредить насос. Обследуйте втулку контейнера и
замените ее в случае необходимости. Обратитесь к
Разделу «Установка втулок». Смажьте внутреннюю
поверхность втулки контейнера. Проверьте
состояние уплотнительного кольца контейнера и, при
необходимости, замените его. Обратитесь к п.1, если
кольцо изготовлено из герметизированного тефлона.
Смажьте уплотнительное кольцо и поместите его в
канавку переходной плиты. Установите роликовый
штырь, расположенный в переходной плите, на
одной линии с соответствующим отверстием,
расположенном в контейнере, и наденьте контейнер
на вал. Закрепите контейнер при помощи восьми
винтов с головками.
10. Если старые регулировочные прокладки не подлежат
повторному использованию или если какие-либо
детали были заменены, рабочие зазоры должны
быть заново установлены. См. Раздел «Регулировка
торцевого зазора». В противном случае поместите
регулировочные прокладки крышки на крышку.
Надлежащее количество регулировочных прокладок
должно быть использовано для обеспечения
правильного торцевого зазора (0,004 дюйма
(~0,1 мм) для типоразмеров H-HL). Проверьте
состояние уплотнительного кольца крышки и,
при необходимости, замените его. Обратитесь к
п. 1, если уплотнительное кольцо изготовлено из
герметизированного тефлона (или его производных).
Смажьте уплотнительное кольцо и установите его
на крышке.
11. Нанесите на внутренний диаметр втулки
промежуточной шестерни соответствующую смазку
и установите промежуточную шестерню на штифт в
крышке.
12. Выровнять отверстие крышки на основание штифта
промежуточной шестерни с патрубком корпуса,
противоположным канавке в переходной плите.
Отверстие слегка повернуто против часовой стрелки
относительно патрубка.

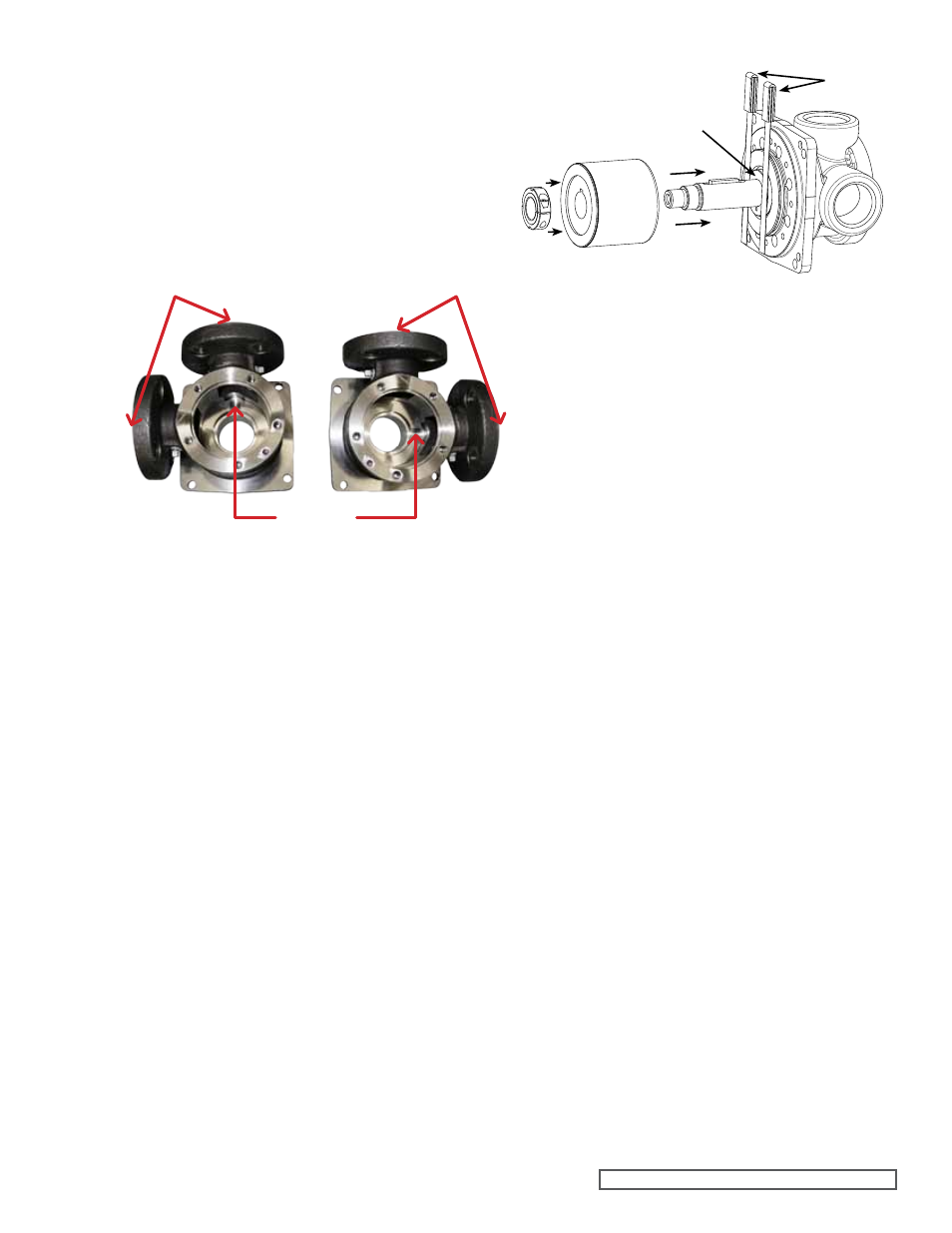

РиС. 12
УСтанОВКа зазОРа УПОРнОГО КОлЬЦа
УПОРнОе КОлЬЦО
КалиБРОВОЧнЫе
ЩУПЫ
РиС. 11
ПеРеХОднаЯ Плита и РаСПОлОЖение ПатРУБКОВ
(ПОКазана МОделЬ тиПОРазМеРа HL)
Вид со стороны торцевой крышки
Канавка
переходной
плиты
Патрубки
корпуса
Патрубки
корпуса
3. Нанесите консистентную смазку по внутреннему
диаметру втулки переходной плиты. Очистите вал и
ротор от грязи. Удалите заусенцы около отверстия
под шпонку и около буртика вала.
4. Поместите упорное кольцо на вал так, чтобы глухое
отверстие в упорном кольце оказались на одной линии
с приводным штифтом на обратной стороне ротора.
Перемещайте вал по втулке переходной плиты до
упора. Убедитесь в том, что упорное кольцо надето на
приводной штифт и выровнено относительно ротора.
5. Наденьте второе упорное кольцо на вал приводным
отверстием наружу. Затем вставьте шпонку в вал.
6. Очистите поверхность внутреннего магнита, которая
обращена к корпусу. Наденьте внутренний магнит на
вал и ведите штифт магнита в отверстие упорного
кольца. Установите разрезную стопорную гайку
выступающей поверхностью наружу, не затягивая
полностью.
7. Установите два калибровочных щупа толщиной 0,001
дюйма (~0,025 мм) на каждой стороне вала, между
упорным кольцом переходной плиты и упорным
кольцом внутреннего магнита. См. Рис. 12. Такая
операция обеспечит надлежащий зазор упорным
кольцам. Затяните контргайку до момента, когда
щупы окажутся плотно зажатыми, но при этом могут
быть извлечены. Не удаляйте щупы на данном этапе.
