Инструкция по эксплуатации Viking Pump TSM635.1: H-HL Universal Mag Drive
Страница 4
Серия TSM
635.1
Выпуск D
Стр. 4 из 14
РиС. 4

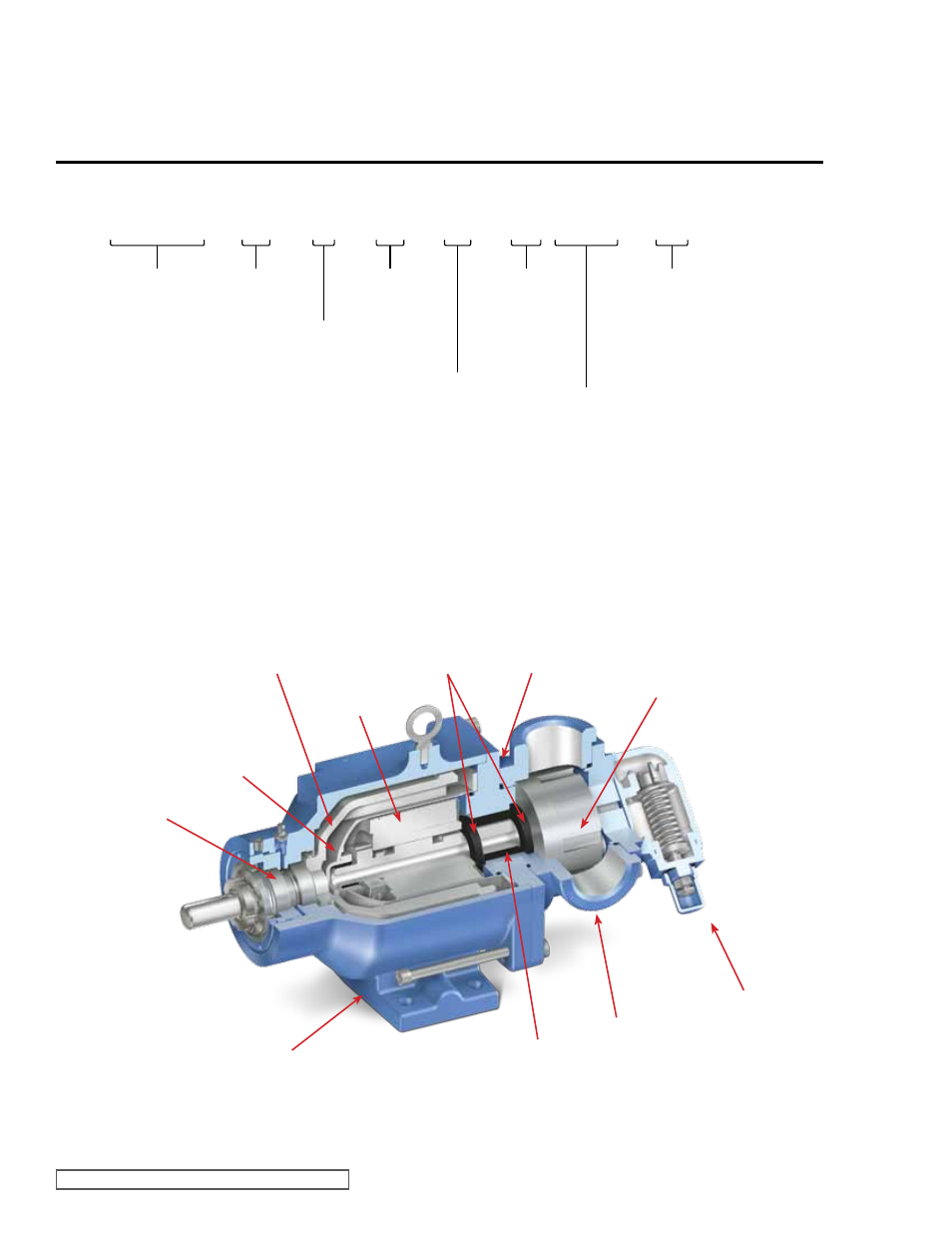

Вид В РазРезе тиПОВОГО наСОСа С ЭлеКтРОМаГнитнЫМ СилОВЫМ ПРиВОдОМ
РиС. 3
СиСтеМа ЧиСлОВОЙ идентиФиКаЦии МОделеЙ изделиЯ
Ротор и вал
Внутренний предох-
ранительный клапан
Станина
Втулка вала
Конические
роликовые
подшипники
Узел
внешнего
магнита
Узел
внутреннего
магнита
H L 8 1 2 4 A- 40 R
Наличие кожуха:
1 = Без кожуха, на
кронштейне
Герметизация вала:
8 = Бессальниковый
Материал изделия:
3 = Стальные внешние
элементы
4 = Чугун
7 = Нерж. сталь
Типоразмеры:
H
HL
Вариант серий:
A = Оригиналь-
ный проект
Схема силового привода:
__ = Типовой насос
D = Прямой силовой привод
R = Привод с редуктором
P = Привод с покупным редуктором
Характеристики крутящего момента:
H-HL = 20 футофунтов (2,77 кгм)
H-HL = 40 футофунтов (5,53 кгм)
2 = Опора вала
подшипника
Поле 1
Поле 2
Поле 3
Поле 4
Поле 5
Поле 6
Поле 7
Поле 8
Поле 9
Опорные
кольца
Переходная
плита
Узел
контейнера
и втулки
Корпус
3. Динамометрический ключ с гнездом под контргайку
4. Два набора калибровочных щупов для измерения
зазоров
5. Оправочный пресс
6. Латунный пруток
7. Ключ крючкового типа для круглых гаек
