Серия TSM 635.1 Выпуск D Стр. 3 из 14

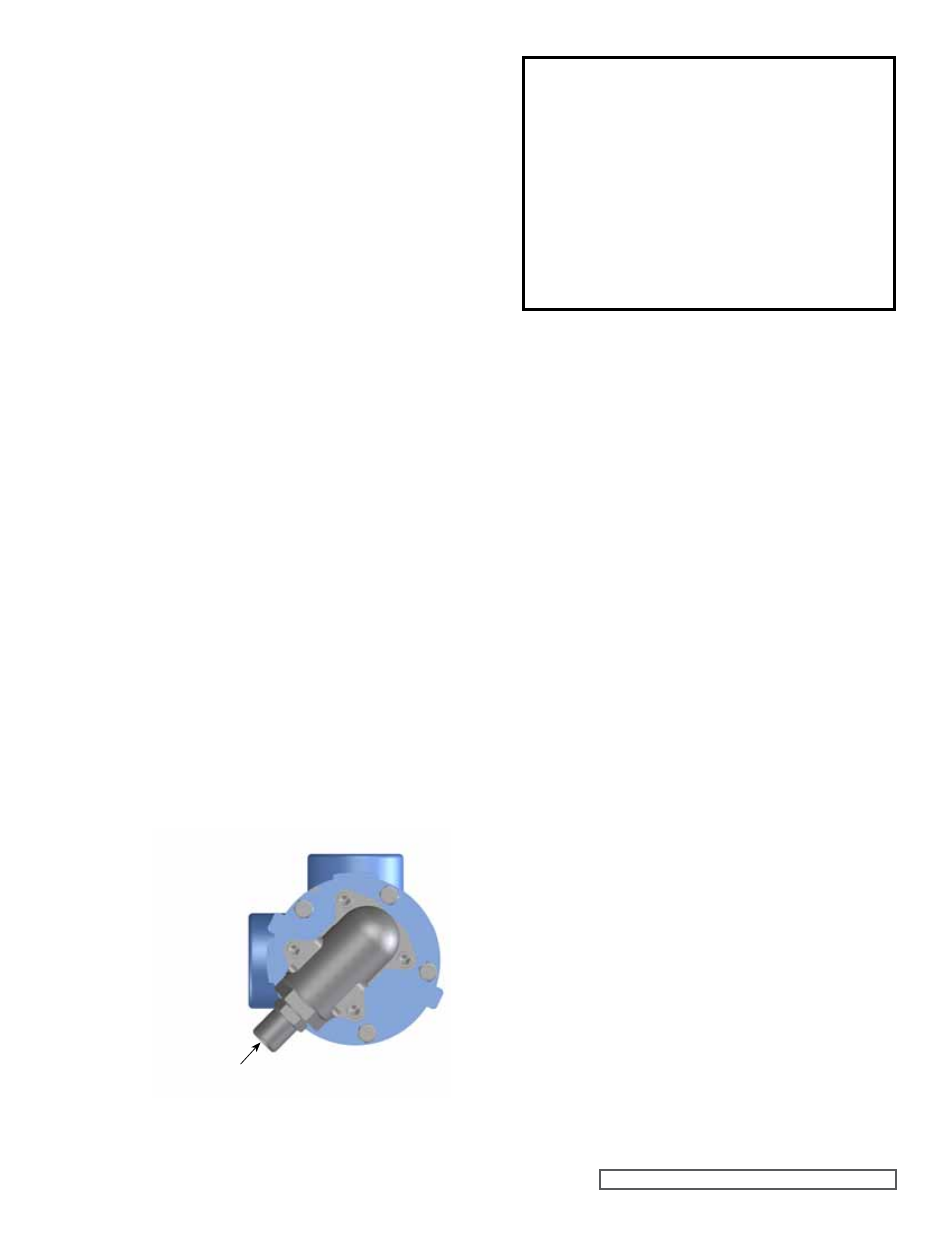

РиС. 2
ПОлОЖение ПРедОХРанителЬнОГО КлаПана
НАПРАВЛЕНИЕ РАБОТЫ: Насосы корпорации VIKING с
электромагнитным силовым приводом сконструированы
таким образом, что их вал может осуществлять вращение
в обоих направлениях. См. Раздел «направление
работы насоса».
ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ:
1. Насосы, выпускаемые корпорацией VIKING,
конструктивно являются насосами вытеснения и
потому должны быть оснащены определенными
средствами защиты от избыточного давления. Таким
средствами могут быть предохранительный клапан,
устанавливаемый непосредственно на корпусе
насоса, линейный предохранительный клапан,
устанавливаемый в трубопроводе, устройство,
ограничивающее максимальную величину крутящего
момента или заглушка с разрывной мембраной. В
целях защиты насоса от избыточного давления не
прибегайте к разъединению магнитов, т.к. это может
привести к повреждению самих магнитов, насоса
или иного оборудования.
2. В стандартном варианте предохранительные
клапаны устанавливаются непосредственно на
корпусах насосов.
3. Если в процессе эксплуатации направление работы
насоса должно меняться на противоположное,
то механизмы защиты от избыточного давления
должны устанавливаться на обоих каналах насоса.
4. Колпачки регулировочных винтов предохранительных
клапанов всегда должны быть всегда направлены в
сторону всасывающего входного канала насоса, см.
Рис. 2. Если направление вращения изменено на
противоположное, произведите демонтаж клапана
и установите его на стороне другого канала насоса
(см. Раздел «направление работы насоса»).
5. Предохранительные клапаны не могут быть
использованы в целях контроля проходящего через
насос потока жидкости или для регулирования
давления в выпускном канале.
При необходимости получения более подробной
дополнительной информации обратитесь к Руководству
по техническому обслуживанию TSM 000 корпорации
«насосы VIKING» и к Бюллетеню по техническому
обслуживанию ESB-31.
Колпачок
регулировочного винта
предохранительного
клапана
Впуск
Выпуск
теХниЧеСКОе ОБСлУЖиВание
Насосы серии 8124А, 8123А и 8127А разрабатывались с
учетом их длительной и бесперебойной службы в условиях
широкого диапазона решаемых производственных
задач и при минимальном техническом обслуживании.
Выполнение перечисленных ниже указаний поможет
обеспечить длительный период эксплуатации изделия.
ОЧИСТКА НАСОСА:
Содержите насос в чистоте, насколько это будет возможно.
Это будет способствовать проведению инспекционных
проверок, регулировок и ремонтных работ.
СМАЗКА:
Консольным подшипникам необходима внешняя смазка.
Универсальная консистентная смазка
типа NLGI №2 должна неторопливо вноситься в смазочные
масленки через каждые 500 часов эксплуатации насоса при
помощи специального пистолета. Использование насоса
при экстремально высоких или низких температурах
потребует смазки иного типа. Для получения необходимой
информации обратитесь к Бюллетеню технического
обслуживания ESB-515. При возникновении вопросов
специфического характера обращайтесь за консультацией
на завод-изготовитель изделия.
ХРАНЕНИЕ:
При необходимости хранения насоса слейте из него
имеющуюся жидкость и залейте в него через патрубок не
пенящееся моющее масло с параметрами SAE-30 (или
сопоставимое средство). Нанесите смазку на вал насоса,
если к нему имеется доступ. В целях обеспечения
циркуляции масла внутри насоса корпорация VIKING
рекомендует производить прокрутку вала изделия через
каждые 30 дней хранения. Хранение насоса должно
производиться в сухом помещении.
РЕКОМЕНДУЕМЫЙ ИНСТРУМЕНТ ДЛЯ РЕМОНТА:
Перечисленные ниже инструменты необходимы для
надлежащего ремонта насосов серии 8124А, 8123А и
8127А. Эти инструменты используются как дополнение
к типовому набору инструментов механика, таких
как гаечные ключи с открытым зевом, плоскогубцы,
отвертки и т.п. Большинство указанных предметов можно
приобрести в магазинах промышленных товаров.
1. Молоток с мягким бойком
2. Набор торцевых ключей (SAE = стандартный
американский эквивалент)
ОСтОРОЖнО!
используемые в муфтах магниты из
редкоземельных металлов обладают
чрезвычайно мощными магнитными полями,
способными изменять рабочие характеристики
изделий и наносить повреждения таким
изделиям, как:
Кардиостимуляторы
Металлические имплантаты
Часы
Компьютеры и диски
Кредитные карты
