Серия TSM 635.1 Выпуск D Стр. 12 из 14

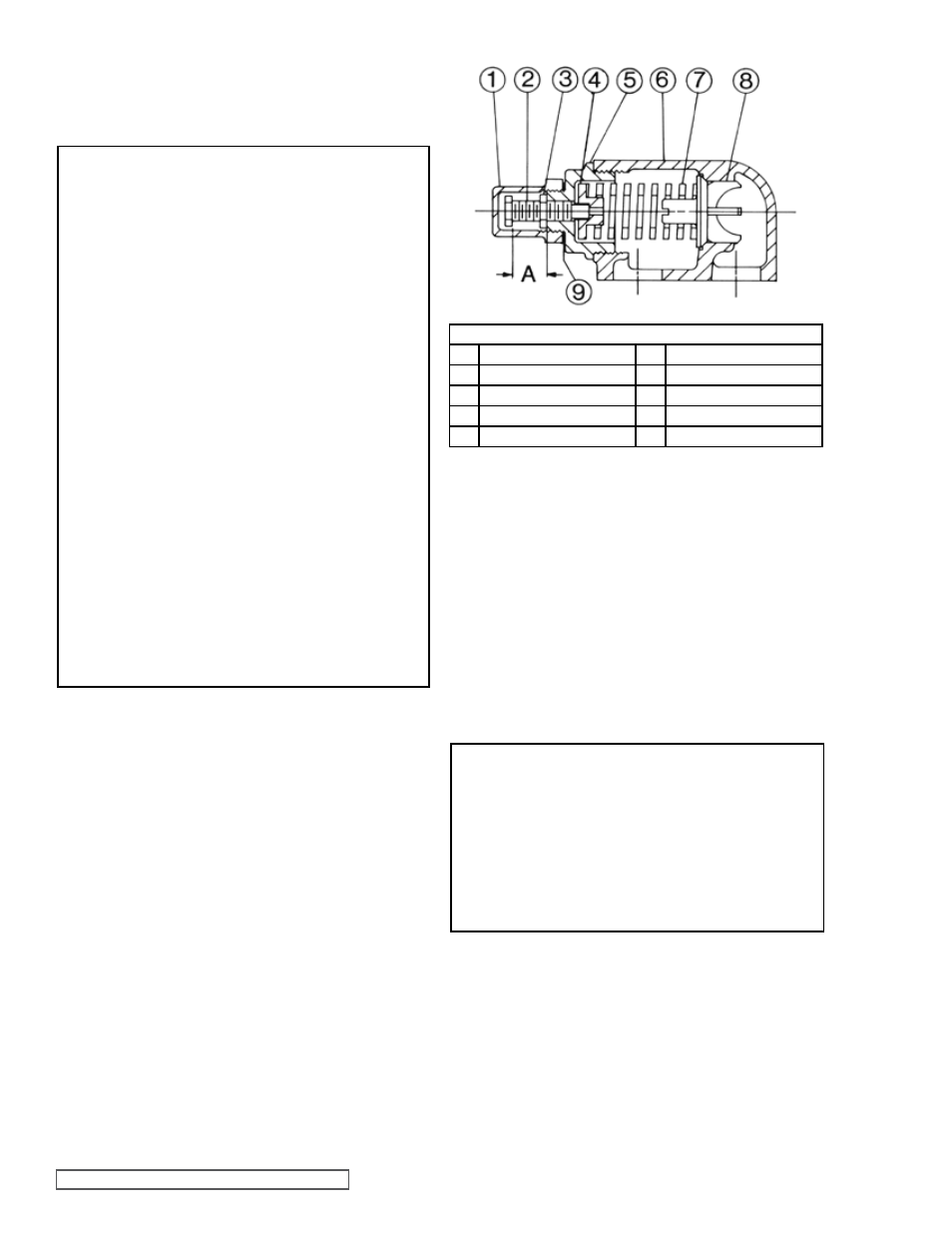

РиС. 17
КлаПан – СеРии H и HL
ПЕРЕЧЕНЬ ДЕТАЛЕЙ КЛАПАНА
1. Колпачок клапана 6. Корпус клапана
2. Регулировочный винт 7. Клапанная пружина
3. Контргайка 8. Тарельчатый клапан
4. Направляющая пружины 9. Прокладка колпачка
5. Крышка клапана
РазБОРКа ПРедОХРанителЬнОГО
КлаПана
Перед разборкой пометьте взаимное расположение
клапана и крышки насоса, чтобы обеспечить правильную
повторную сборку.
1. Удалите колпачок клапана.
2. Измерьте и запишите величину длины выступающей
части регулировочного винта. Обратите внимание
на позицию, обозначенную буквой «а» на Рис. 17.
3. Отверните контргайку и выкрутите регулировочный
винт таким образом, чтобы пружина давления
оказалась в полностью разгруженном положении.
4. Remove the bonnet, spring guide, spring and poppet
from the valve body. Clean and inspect all parts for wear
or damage and replace as necessary.
ОПаСнО!
Перед началом эксплуатации насоса
убедитесь в том, что все защитные
приспособления привода находятся на
местах.
неправильно установленные защитные
устройства могут привести к серьезным
травмам или летальному исходу.
СБОРКа ПРедОХРанителЬнОГО
КлаПана
Выполните в обратном порядке процедуры, изложенные
в Разделе «Разборка предохранительного клапана».
Если клапан был снят для ремонта, убедитесь, что после
этого он был установлен на свое первоначальное место.
Колпачок регулировочного винта предохранительного
клапана всегда должен быть направлен в сторону
впускного канала насоса. При изменении направления
работы насоса на противоположное снимите клапан и
переустановите его на другую сторону. См. Рис. 2.
УКазаниЯ ПО ОБРаЩениЮ
С ПРедОХРанителЬнЫМ
КлаПанОМ
ОПаСнО !
Прежде чем вскрыть какую-либо содержащую
жидкость камеру насоса VIKING, (насосная
камера, коллектор, соединительный узел
регулировочного колпачка предохранительного
клапана и т.п.) убедитесь в том, что:
1. давление в камере было полностью
стравлено через входной или выходной канал
или иные подходящие для этого отверстия
или соединительные узлы.
2. Приводные устройства (электродвигатель,
турбопривод, бензиновый двигатель и
т.п.) были надежно «заблокированы» или
приведены в нерабочее состояние с тем,
чтобы исключить несанкционированный
пуск насоса в ходе проведения на нем
регламентных работ.
3. Вы располагаете сведениями о
жидкости, перекачиваемой насосом,
и проинструктированы о мерах
предосторожности, которые необходимо
соблюдать при работе с ней. В целях
усвоения этих мер приобретите необходимую
документацию, в которой содержатся
сведения о безопасности материала.
несоблюдение указанных выше мер
безопасности может привести к серьезным
травмам или летальному исходу.
