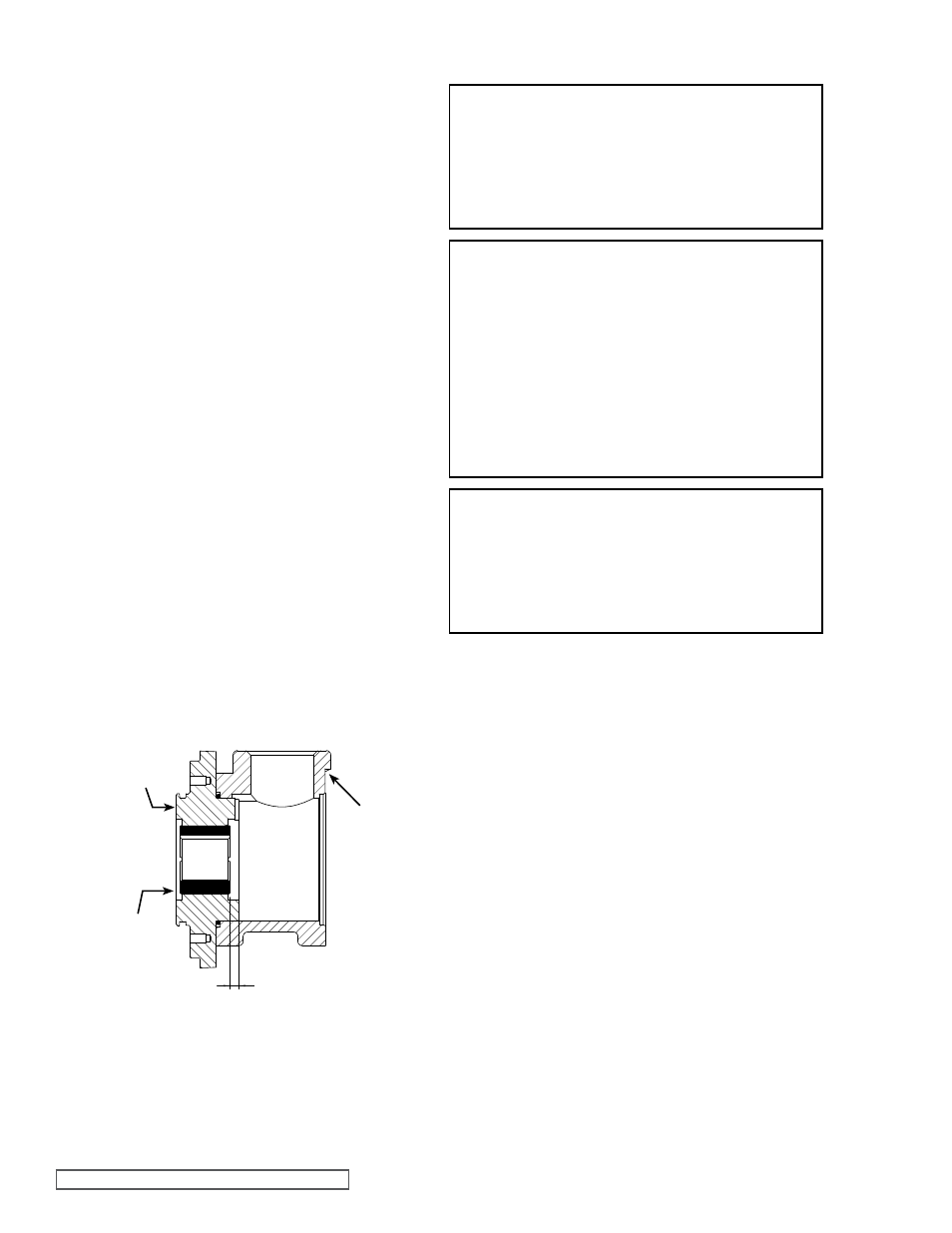

РиС. 10
УСтанОВКа ВтУлКи В ПеРеХОднОЙ Плите
Опасно !
Строго следуйте указаниям, приведенным ниже,
чтобы не нанести себе увечий и не повредить
насосный агрегат. Примите все необходимые
меры к тому, чтобы внутренний и внешний
магниты до шага 17 находились на расстоянии,
по крайней мере, 1 фута (30 см) один от другого.
Осторожно !
не держите пальцы на передней поверхности
монтажного фланца насоса. Совместите
контейнер с отверстием станины и осторожно
введите его внутрь. При вступлении магнитов
во взаимодействие агрегат очень быстро
самостоятельно завершит эту операцию, если
только предварительно не были правильно
задействованы болты размером 5/8 х 6 дюймов
(~16 х 152 мм). Убедитесь, что ваши пальцы не
находятся на передней поверхности монтажного
фланца насоса. Последовательность операций
представлена на Рис. 13.
Опасно!
Убедитесь, что средства силового привода
(электромотор, турбина, бензиновый двигатель
и т.п.) надежно «заблокированы» или находятся
в нерабочем состоянии и потому не могут быть
запущены, когда на насосе проводятся какие-
либо виды работ.
СБОРКа наСОСа
ПеРеХОднаЯ
Плита
КОРПУС
ВтУлКа
дЮЙМЫ MM
.245 6.223
.242 6.147
При повторной сборке насоса пользуйтесь консистентной
смазкой, совместимой с жидкостью, которую перекачивает
насос.
Проверьте техническое состояние всех деталей, уделите
особенное внимание просверленным в контейнере
дренажным отверстиям, убедитесь, что они не
заблокированы посторонними предметами. Замените
все изношенные детали, удалите заусенцы и проведите
очистку всех деталей перед сборкой насоса.
1. Если уплотнительное кольцо, устанавливаемое
на стороне переходной плиты, обращенной к
корпусу насоса, требует замены, нанесите на
уплотнительное кольцо консистентную смазку и
поместите его на поверхность переходной плиты,
обращенной к корпусу насоса. Если уплотнительное
кольцо изготовлено из герметизированного тефлона
(или его производных), следуйте приведенным ниже
специальным указаниям.
Если кольцо этого типа было удалено, не пытайтесь
использовать его повторно. Погрузите новое
уплотнительное кольцо на несколько минут в кипящую
воду. Выньте кольцо из воды и растяните его. Это
обеспечит его беспрепятственную посадку на плиту
или в посадочную канавку без приложения усилий
для преодоления острых кромок. Поливайте кольцо
горячей водой до тех пор, пока оно не сожмется и
не встанет плотно на свое место. Горячая вода
размягчает тефлон и дает возможность внутреннему
эластомеру привести тефлон к его первоначальному
состоянию. Просушите кольцо сжатым воздухом.
УСтанОВКа ВтУлОК
ВтУлКи из УГОлЬнОГО ГРаФита
Для втулка контейнера (59) требуется специальное
крепление для обеспечения правильной сборки, поэтому
она поставляется в комплекте с узлом контейнера.
При установке втулок промежуточной шестерни,
контейнера, блока подшипников или переходной платы,
изготовленных из угольного графита, следует проявлять
чрезвычайную осторожность, чтобы не допустить
повреждения таких втулок. Угольный графит представляет
собой хрупкий материал, который легко трескается. При
растрескивании втулка быстро разрушается. Применение
смазки для втулок и сопрягаемых с ними деталей будет
способствовать успешному проведению установки.
Канавка, проходящая по внутреннему диаметру втулки
должна находиться на одной линии с канавкой переходной
платы. На Рис. 10 показано правильное положение втулки
переходной платы после установки. Для обеспечения
правильного позиционирования втулки может
потребоваться специальное крепление. Неправильное
положение втулок может привести к чрезмерному
смещению насоса, преждевременному износу или
потребует большого количества регулировочных
прокладок. При установке втулок необходимо
следовать изложенным ниже дополнительным мерам
предосторожности:
1. При установке втулок необходимо использовать
оправочный пресс.
2. Убедитесь, что втулка с самого начала вставляется
без перекоса.
3. Не прекращайте операцию по запрессовке втулки
до тех пор, пока она не займет надлежащее ей
положение, т.к. ступенчатое выполнение операции
может привести к образованию трещин.
4. После установки проверьте втулку на наличие
трещин.
