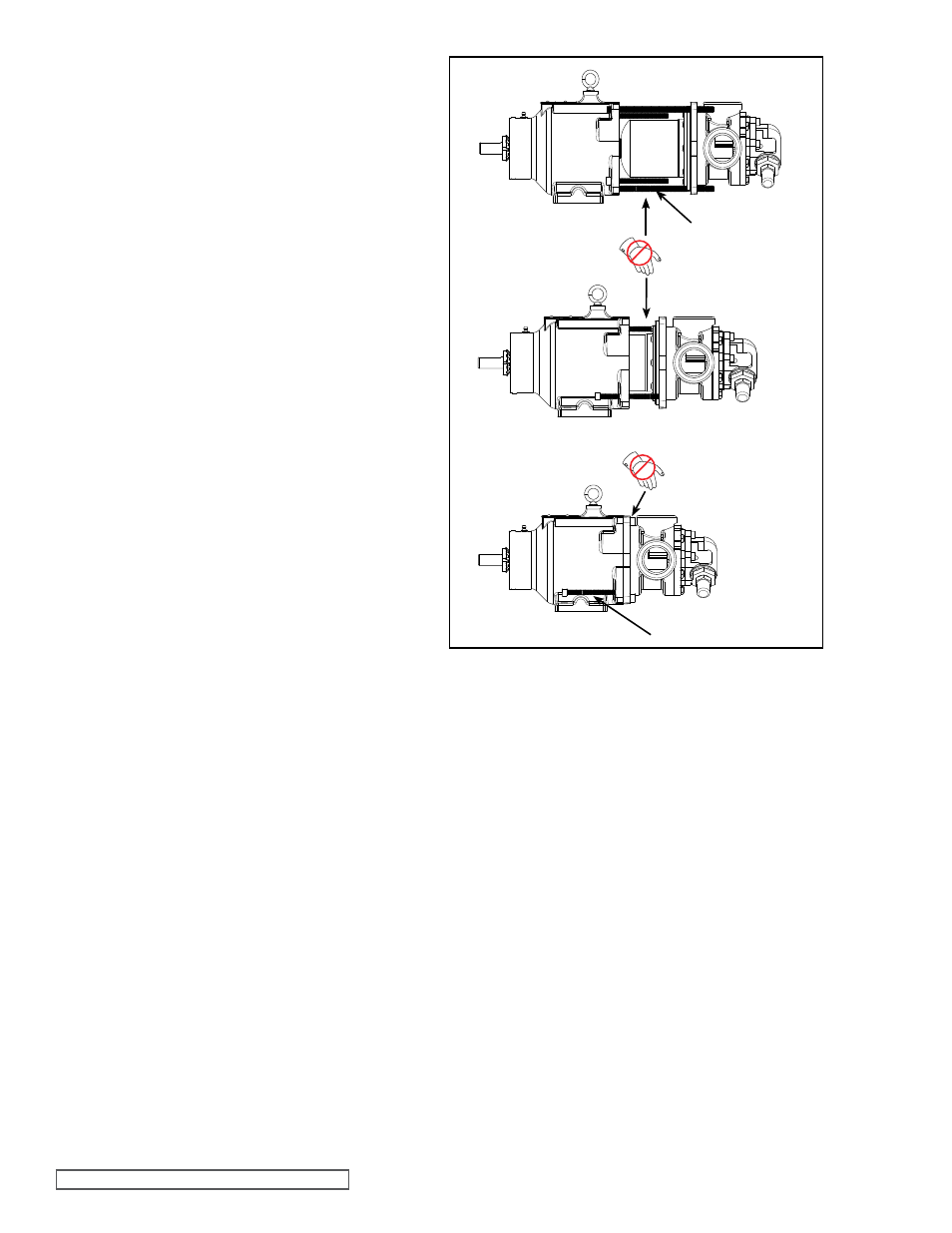

РиС. 13
ПОСледОВателЬнОСтЬ РазБОРКи наСОСа
БОлт С ГОлОВКОЙ
не КаСаЙтеСЬ
ПалЬЦаМи
СтеРЖенЬ
СО СПлОШнОЙ
РезЬБОЙ
не КаСаЙтеСЬ
ПалЬЦаМи
13. Теперь крышка может быть установлена на
корпусе насоса. Слегка отклоните верхнюю часть
крышки насоса до тех пор, пока серпообразная
разделительная деталь не войдет внутрь отверстия
ротора и проверните промежуточную шестерню
таким образом, чтобы его зубья вошли в зацепление
с зубьями ротора. Закрепите крышку на корпусе
насоса при помощи восьми гаек. Проверьте торцевой
зазор. См. Раздел «Регулировка торцевого
зазора». Проверните вал вручную, чтобы убедиться
в его свободном вращении.
Взаимное расположение крышки насоса и корпуса
следует пометить перед разборкой, чтобы
обеспечить в последующем правильную сборку.
Если этого не было сделано, убедитесь в том, что
штифт промежуточной шестерни, установленный
со смещением в крышке насоса, находится между
проходами к впускному и выпускному отверстиям
и обеспечивает требуемое протекание потока
жидкости через насос.
14. Проверьте подшипники и манжеты кронштейна и, при
необходимости, замените. См. Раздел «Разборка
и сборка блока подшипников кронштейна».
Проверьте состояние внешнего магнита на
присутствие на нем посторонних стальных предметов,
которые способны повредить насос. Очистите магнит
от посторонних предметов. Закрепите кронштейн
к основанию или к другой устойчивой опоре.
Проверните вал вручную, чтобы убедиться в его
свободном вращении. При затруднении вращения
проверьте наличие загрязнения. При наличии
трения между наружным магнитом и кронштейном
обратитесь на завод-изготовитель.
15. Для контроля сборку насоса вверните три болта
с головкой размером 5/16” х 4” дюйма (~16 х 102
мм) со сплошной резьбой в блок подшипников
таким образом, чтобы они полностью выступали за
пределы передней поверхности блока подшипников,
см. Рис. 13. Для поддержки блока подшипников
и узла станины на одном уровне, а также в целях
дополнительной безопасности, рекомендуется
воспользоваться двумя длинными стержнями со
сплошной резьбой длиной около 6-8 дюймов (152-
203 мм), введя их в противоположные резьбовые
отверстия под болты в станине и пропустив сквозь
соответствующие отверстия в переходной плите.
16. Убедитесь в том, что в контейнере (59) отсутствуют
посторонние предметы, которые могут повредить
насос. При наличии возможности подвесьте
насос на тросе при вводе контейнера в отверстие
кронштейна. Отверните болты таким образом, чтобы
их концы оставались в противоположных резьбовых
отверстиях станины. Закрепите блок подшипников на
станине четырьмя болтами.
Удостоверьтесь, что источник питания насоса
заблокирован. Проверьте беспрепятственность
вращения насоса посредством прокручивания
вручную лопаток вентилятора электродвигателя
или вала насоса.
