Типовой ряд RMI-B в блочной конструкции
Стр.4
9470-855-ru
Ревизия 01
TM 8850
Издание 06/2013
Допустимые окружающие условия для
насосов согласно Директиве ЕС 94/9/ EG
(ATEX 95) :
Диапазон температуры окружающей среды: - 20 °C
до + 40 °C (более высокие температуры
окружающей среды после консультаций с
производителем)
Диапазон давления окружающей среды: 0,8
bar
abs
– 1,1 bar
abs
Сила звука:
L
WA
=
≤ 70 дБ в соотв.
с
DIN EN ISO 9614-2
Размеры:
Группа 1.1
Группа 1.2
Группа 1.3
40-25-125
40-25-160
50-32-200
50-32-125
50-32-160
65-40-200
80-50-160
80-50-200
Вес :
См. планировку
Размеры :
См. Планировку
1.1
Моменты затяжки
Винты смазанные, затягивать крестом
Винты крепления кожуха 901/3
Габарит
Кол-во x
размер
Момент затяжки
PN 16
PN20
[мм]
[ISO/DIN]
[Нм]
40-25-125
8 x M 12
28
33
50-32-125
8 x M 12
28
33
40-25-160
8 x M 12
40
47
50-32-160
8 x M 12
40
47
80-50-160
8 x M 12
40
47
50-32-200
12 x M 12
40
47
65-40-200
12 x M 12
40
47
80-50-200
12 x M 12
40
47
Винты трубопровода, фланец в соответствии с
DIN/ISO
DN
Кол-во x размер
Момент затяжки
PN 16
PN20
PN 16
PN20
[мм]
[ISO/DIN]
[Нм]
25
4 x M 12 4 x M 14
10
8
32
4 x M 16 4 x M 14
15
12
40
4 x M 16 4 x M 14
20
15
50
4 x M 16 4 x M 16
26
25
65
4 x M 16 4 x M 16
40
30
80
8 x M 16 4 x M 16
25
45
1.2
Фирменная табличка, работа
всухую, ATEX и маркировка
на корпусе
Фирменная табличка из высококачественной стали
прикреплена заклёпками к адаптеру:
Если пользователь крепит свою маркировку,
необходимо следить за тем, чтобы арматура
совпадала с назначением.

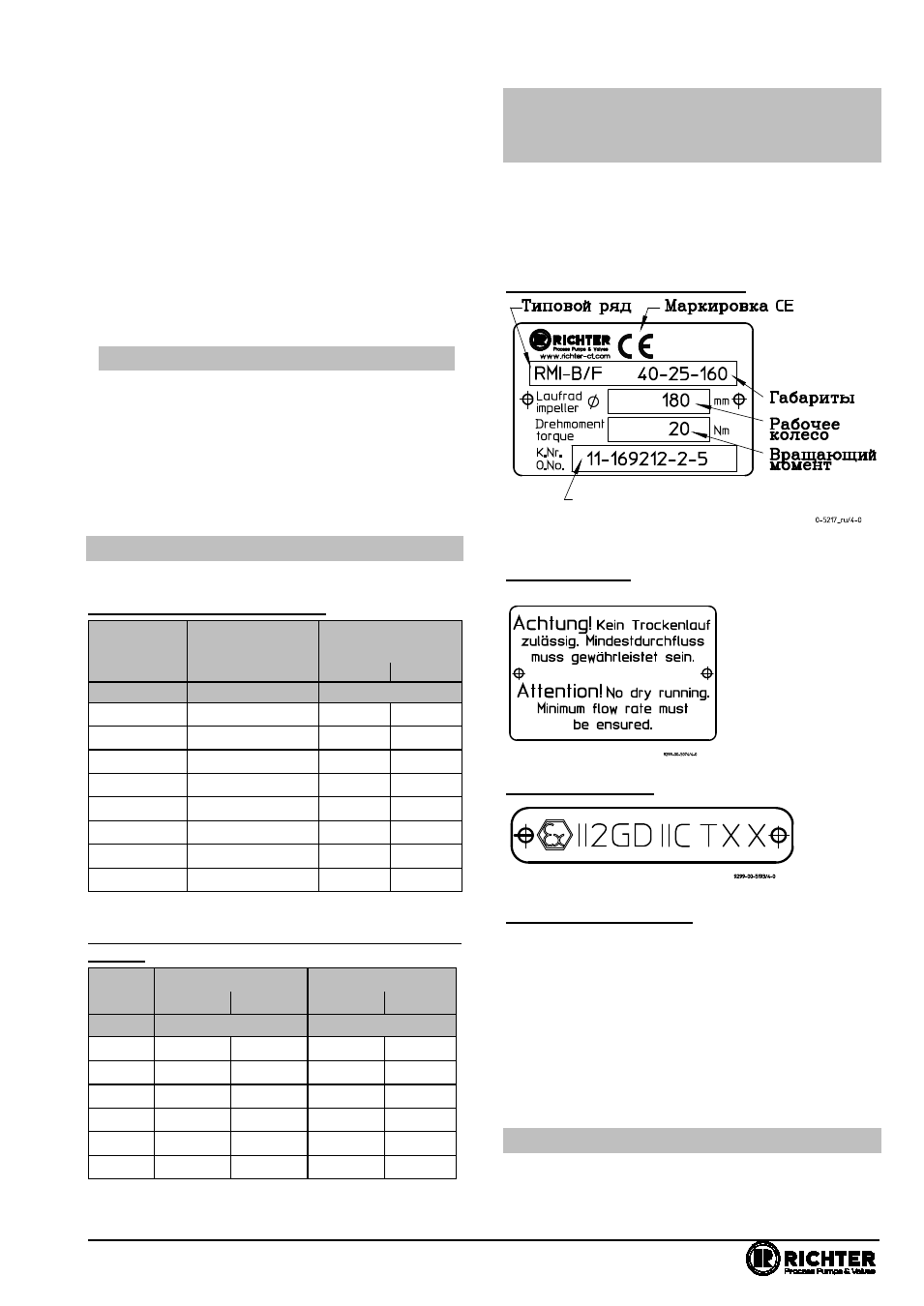

Пример фирменной таблички :
Работа всухую :
Маркировка ATEX :
Маркировка на корпусе:
В соответствии с DIN EN 19 на корпусе видны :
♦
проход фланца
♦
Расчётное давление
♦
Материал корпуса
♦
Марка производителя
♦
№ выплавки/маркировка литья
♦
Дата литья
1.3
Запасные детали
Запасные детали для непрерывной эксплуатации в
течение двух лет в соотв. с DIN 24296 и по
договоренности с производителем.
Внимание!
Работа всухую
недопустима. Должен
быть обеспечен
минимальный проток
Год выпуска –
№ партии – с указанием
местоположения и количества
насосов
