Типовой ряд RMI-B в блочной конструкции
Стр.20
9470-855-ru
Ревизия 01
TM 8850
Издание 06/2013
7.8
Монтаж
Далее изложен полный монтаж оборудования.
Из описания могут быть извлечены отдельные
части.
7.8.1
Монтаж кожуха / аксиальной
опоры
Аксиальную опору 338 вместе с обоими
фиксаторами от поворота 566/1 вдавить или
запрессовать в кожух 100 на одном уровне.
Для
запрессовывания
использовать
подходящую пластиковую трубку..
Усилие
запрессовки
можно
прилагать только к поверхности
скольжения аксиальной опоры.
(Опасность разрушения карборунда)
Вставить втулку вала 523/1 в аксиальную опору
338.
7.8.2
Монтаж вставного блока
Насадить ротор насоса 859 на рабочее колесо
230
. При этом следить за правильным
выравниванием захватывающих кулачков.
Вдавить стопорное кольцо 932/7 при помощи
подходящей
пластиковой
трубки
в
соответствующий паз на рабочем колесе 230.
При этом проследить, чтобы стопорное кольцо
932/7
функционально заскочило со слышимым
щелчком.
Вдавить опорную втулку 545/1 вместе с
фиксатором от поворота 566/2 в рабочее
колесо 230.
Обратить внимание, чтобы фиксатор от
поворота 566/2 был прим. на 2 мм короче, чем
опора подшипника скольжения.
Вставить распорное кольцо 504/1 и затем
опорную втулку 545/2.
Осторожно вдавить упорное кольцо 510/2 до
упора в рабочее колесо 230. При этому следить
за правильным положением пазов фиксатора
от поворота по отношению к захватывающим
перемычкам в рабочем колесе 230.
Проконтролировать, чтобы упорное кольцо
выступало из рабочего колеса прим. на 2 мм.
См.
рис. 8.

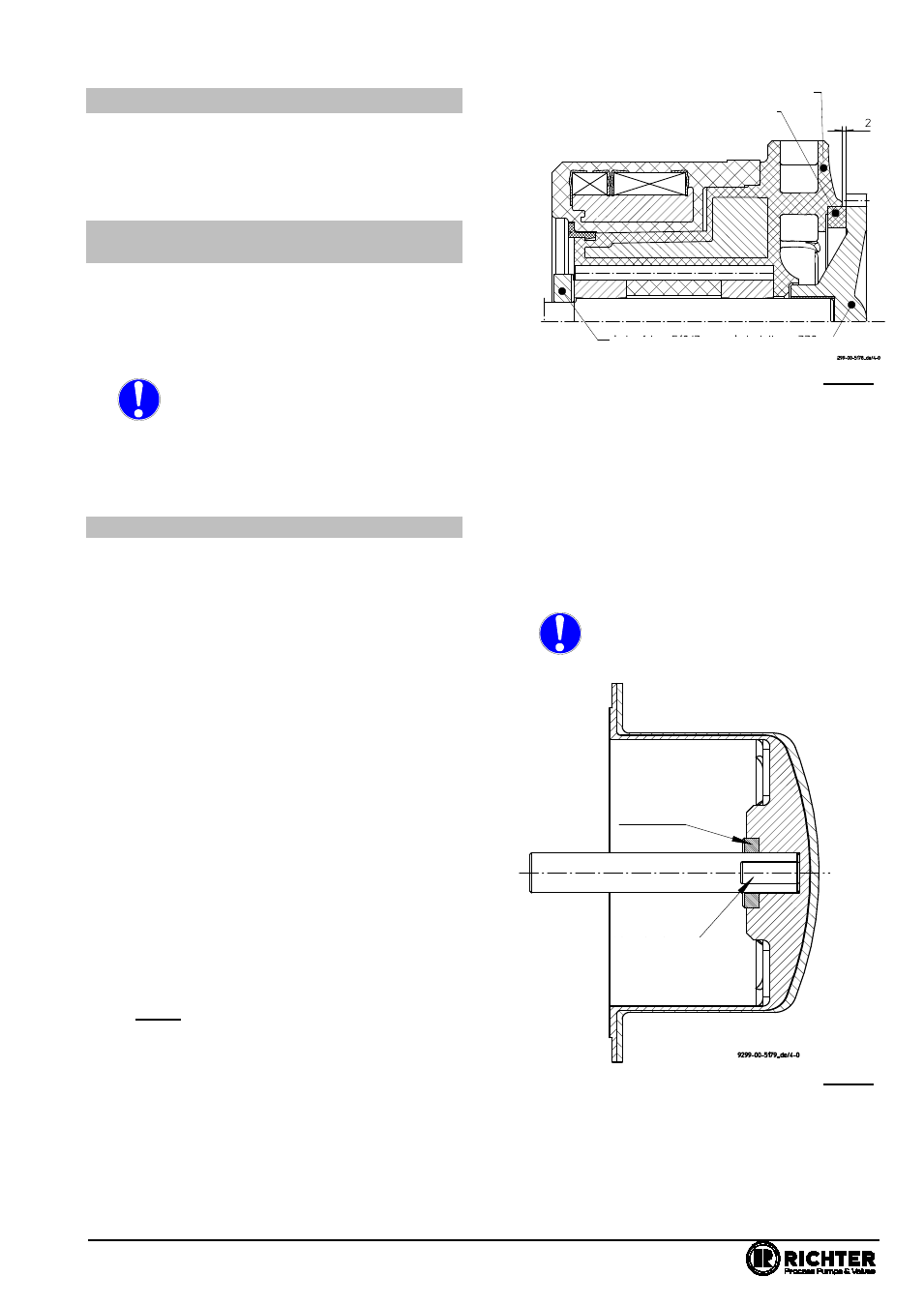

Рис. 8
Соединить вместе разделительный горшок
159
и вставку разделительного горшка 158.
Для
упрощенного
монтажа
вставку
разделительного
горшка
158
при
необходимости можно охладить.
Вставить упорное кольцо 510/3 в вставку
разделительного горшка 158. При этом
обратить внимание, чтобы продувочные
канавки были повернуты наружу.
Запрессовать
ось
222
в
вставку
разделительного горшка 158.
ВНИМАНИЕ: Выровнять ось в
упорном кольце по двугранному
углу
(Опасность
разрушения
карборунда)
Рис. 9
Рабочее колесо 230
Упорное кольцо 510/2
Упорное кольцо 510/1
Аксиальная опора 338
Промыв. паз
Поверхн. защиты
от кручения
