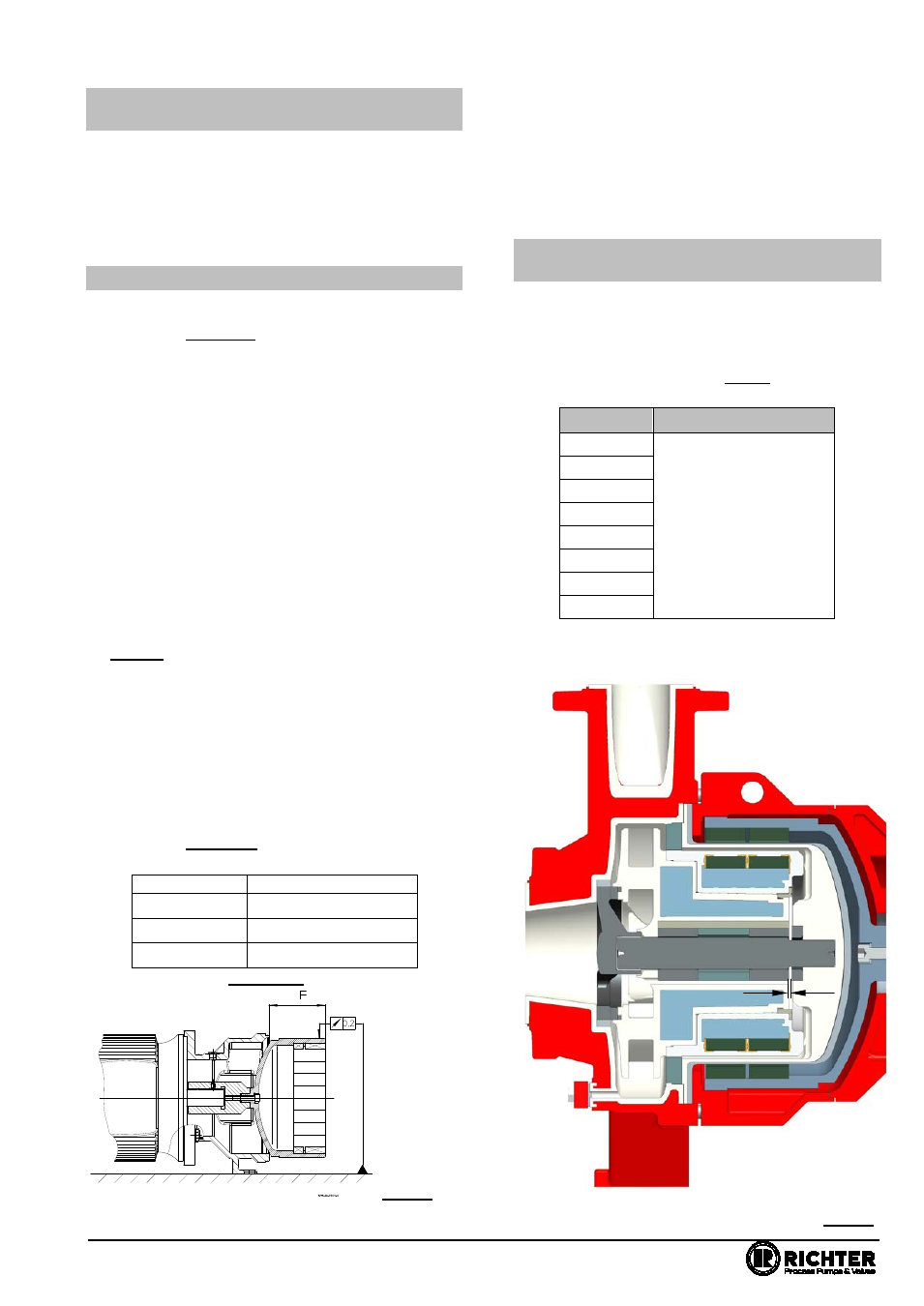

Типовой ряд RMI-B в блочной конструкции

Стр.19


9470-855-ru

Ревизия 01

TM 8850

Издание 06/2013

7.6.4

Демонтаж кожуха / аксиальной

опоры

Вытащить аксиальную опору 338 из гнезда в

кожухе.

Снять оба фиксатора от поворота 566/1.

Извлечь втулку вала 523/1 из аксиальной

опоры 338.

7.7

Указания по монтажу

Использовать оригинальные запасные части.

См. также

глава 2.4.

Не использовать дефектные детали.

Смазать стыковые плоскости (не относится к

деталям из стали) и винтовую резьбу

специальной

монтажной

смесью

от

заклинивания (напр., фирмы Weicon).

Проверить, подходят ли все детали, и только

потом их устанавливать.

Важные размеры (для центрирования, подгонки

или

зазоров

подшипников)

необходимо

проверить до монтажа. При необходимости

выполнить пробный монтаж.

При каждом новом монтаже рекомендуется

заменить уплотнение кожуха 401, уплотнение

крышки 403 (смазка погружением) и втулку

вала 523/1.

Всегда заменять стопорное кольцо 932/7.

Магнитные элементы конструкции, такие как

ротор насоса 859 и ротор привода 858 перед

монтажом необходимо очистить от прилипших

металлических деталей.

Для этого можно использовать обычный

пластифицированный каучук.

Далее изложен полный монтаж оборудования.

Из описания могут быть извлечены отдельные

части.

См. также

Глава 7.5.

Соблюдать следующие монтажные размеры:

Размер F (мм)

Группа 1.1

Максимум

108

Группа 1.2

Максимум

100

Группа 1.3

Максимум

110

Группы см. в

разделе 1.

Рис. 6

Размер F :

От торца ротора привода то контактной

поверхности адаптера
Для

надежного

монтажа

целесообразно

проверить

размер F и допустимое отклонение

при вращении в размере 0,2 мм при помощи

индикатора с круговой шкалой.


7.7.1

Таблица для заданного размера
Z

Для безупречной работы опоры подшипника

скольжения требуется минимальный осевой

зазор. Данный осевой зазор «Z» требуется

проверить после выполнения монтажа в

соответствии с чертежом на

рис. 7.

Габарит

Размер Z (мм)

40-25-125



…(0,5 - 1,5)

50-32-125

40-25-160

50-32-160

80-50-160

50-32-200

65-40-200

80-50-200

Z :

требуемый

осевой

зазор

опоры

подшипника скольжения.





























Рис. 7

Z
