Монтажная инструкция
10.1

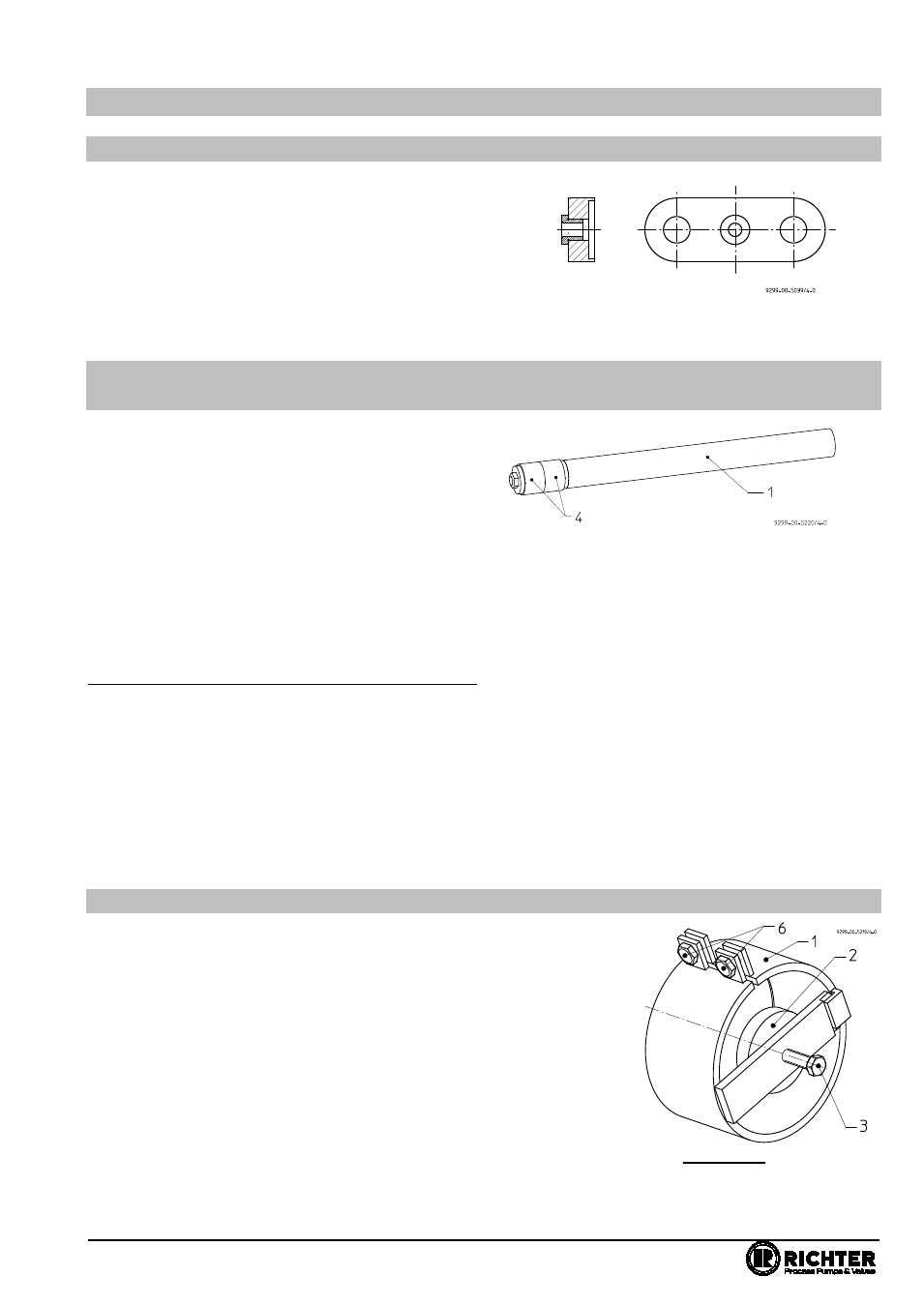

Шаблон для сверления отверстий для слива в кожухе
Размер насоса
Идент. №
Группа 1
9217-89-1096
10.2
Приспособление для демонтажа опорной втулки подшипника
скольжения
Размер насоса
Идент. №
Группа 1
9427-89-1005
Описание изделия
Если из рабочего колеса требуется извлечь опорные втулки подшипника скольжения, рекомендуется
использовать специальное съемное устройство. При этом благодаря использованию подходящих
материалов не будут повреждены элементы конструкции из карборунда, которые чувствительны к ударам и
толчкам.
Съемное приспособление изготовлено из способного деформироваться каучука с пластиковой ручкой
(полиэтилен).
Применение
Извлечение опорной втулки подшипника скольжения:
Протолкнуть съемное приспособление каучуковой стороной вперед через рабочее колесо со стороны
всасывания.
Обе зажимные резинки (4) разместить по центру опорной втулки подшипника.
Путем вращения ручки (1) вправо зажать зажимные резинки по оси, при этом они растянутся поперек.
Между приспособлением и опорной втулкой подшипника скольжения возникает соединение за счет
трения, которое не портит материал.
Теперь, постучав по центру ручки, можно извлечь опорную втулку подшипника.
10.3
Приспособление для демонтажа ротора рабочего колеса
Размер насоса
Идент. №
Группа 1
9427-89-1001
Описание изделия
Служит для демонтажа ротора и рабочего колеса.
Состоит из зажимной трубки и диска для выдавливания рабочего колеса.
Применение
Стопорное кольцо в проточенной канавке ротора должно быть разрезано. См.
глава 7.6.4.
Сжать приспособление с зажимной трубой (1) над ротором.
Затянуть оба шестигранных болта (6), момент затяжки прим. 30 Нм.
При помощи шестигранного болта (3) повернуть диск (2) к рабочему колесу и выдавить его.
