Типовой ряд RMI-B в блочной конструкции Стр.12
9470-855-ru Ревизия 01
TM 8850
Издание 06/2013
5
Установка / монтаж
5.1
Требования по технике
безопасности
Устройства, которые используются во
взрывоопасных зонах, должны удовлетворять
требования взрывозащиты.
Лица со стимулятором сердца подвержены
опасности воздействия магнитных полей
электромагнитной муфты. Нахождение на
расстоянии ближе 500 мм от насоса может
представлять опасность для их жизни.
5.2
Установка насоса / агрегата
Место установки должно быть подготовлено в
соответствии с размерами планировки.
Тип установки: на залитой опорной плите и
твёрдом фундаменте.

Опорную плиту устанавливать горизонтально
на фундаменте.
 Подвесить фундаментные болты и залить
цементный раствор под опорную плиту.
 Только после затвердения цементного
раствора равномерно и крепко затянуть
фундаментные болты.
Другие возможности для установки насоса:
♦ 4- точечная установка;
♦ 4- точечная установка с опорной плитой.
Как только установлено дополнительное
оборудование, необходимо проверить
устойчивость всего агрегата при
безфундаментной установке.
5.3
Юстировка насоса –
двигателя
Нижеследующая информация является
общего характера. Принять во внимание
особые указания производителя двигателя.
 Перед выравниванием ослабить болтовое
соединение между опорной стойкой и
адаптером или двигателем.
 Выровнять агрегат по кожуху без внутреннего
напряжения и снова затянуть болтовое
соединение.
 Установить прокладки в непосредственной
близости от винтового соединения фундамент /
опорная плита.
5.4
Трубопроводы
До монтажа насоса прочистить всасывающий или
впускной трубопровод, а также напорный
трубопровод.
Для того, чтобы уплотняющие поверхности не
были загрязнены или повреждены, кожухи на
фланцах оставлять на фланцах вплоть до
монтажа.
Использовать
фланцевые уплотнения,
подходящие для транспортируемой среды.
Для затягивания фланцевых винтов необходимо
соблюдать моменты затяжки винтов в глава 1.1
5.4.1
Номинальная ширина

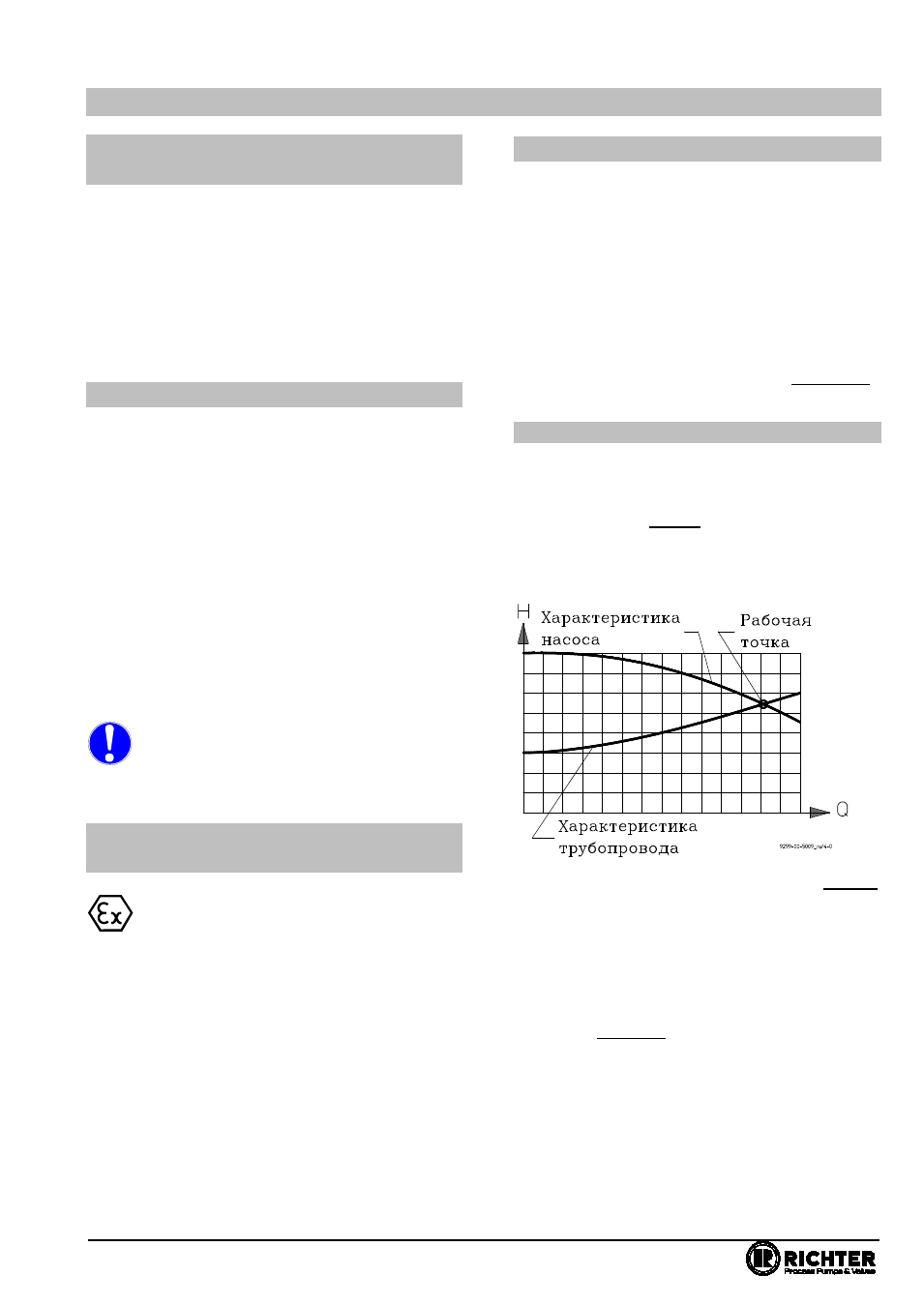

Рабочая точка центробежного насоса
расположена в точке пересечения
характеристики насоса и характеристики
трубопровода, см. рис. 2. Характеристику насоса
предоставляет производитель насоса.
Характеристика трубопровода рассчитывается
либо с помощью диаграмм, либо компьютерных
программ.
Рис. 2
Ни в коем случае входную номинальную ширину
насоса нельзя подключить номинальной ширине
трубопровода.
Ориентировочно
номинальная ширина
трубопровода может быть рассчитана с помощью
скорости протока.
) m ( A
) s / m ( Q
) s / m ( v
2
3
=
Скорость во всасывающем трубопроводе не
должна превышать 2.0 м/с и в напорном
трубопроводе – 5.0 м/с.
При
определении номинальной ширины
всасывающего трубопровода необходимо ещё
соблюдать параметр NPSH (net positive suction
head).
Параметр NPSHR, необходимый для
насоса, указан в паспорте.
