Типовой ряд RMI-B в блочной конструкции
Стр.13
9470-855-ru
Ревизия 01
TM 8850
Издание 06/2013
Параметр NPSH, имеющийся в
установке, должен находиться как
минимум на 0,5 м выше параметра
NPSH насоса. В противном случае это
может привести к падению высоты напора,
кавитации или даже к отказу насоса.
5.4.2
Нагрузка на патрубки
Насос может иметь нагрузку на патрубки в
соответствии с ISO 5199. См. также TIS 0541-02-
0006.
Изменения длины трубопроводов, обусловленные
температурой,
необходимо
принимать
во
внимание посредством соответствующих мер,
напр., путём монтажа компенсаторов.
5.4.3
Всасывающий трубопровод
Всасывающие
трубопроводы
укладывать
постоянно с подъёмом к насосу. Иначе могут
образовываться
пузырьки
газа,
которые
значительно сужают сечение всасывающего
трубопровода. Между различными диаметрами
труб встраивать эксцентричные переходники.
Арматуры, которые мешают течению, не
размещать прямо перед насосом.

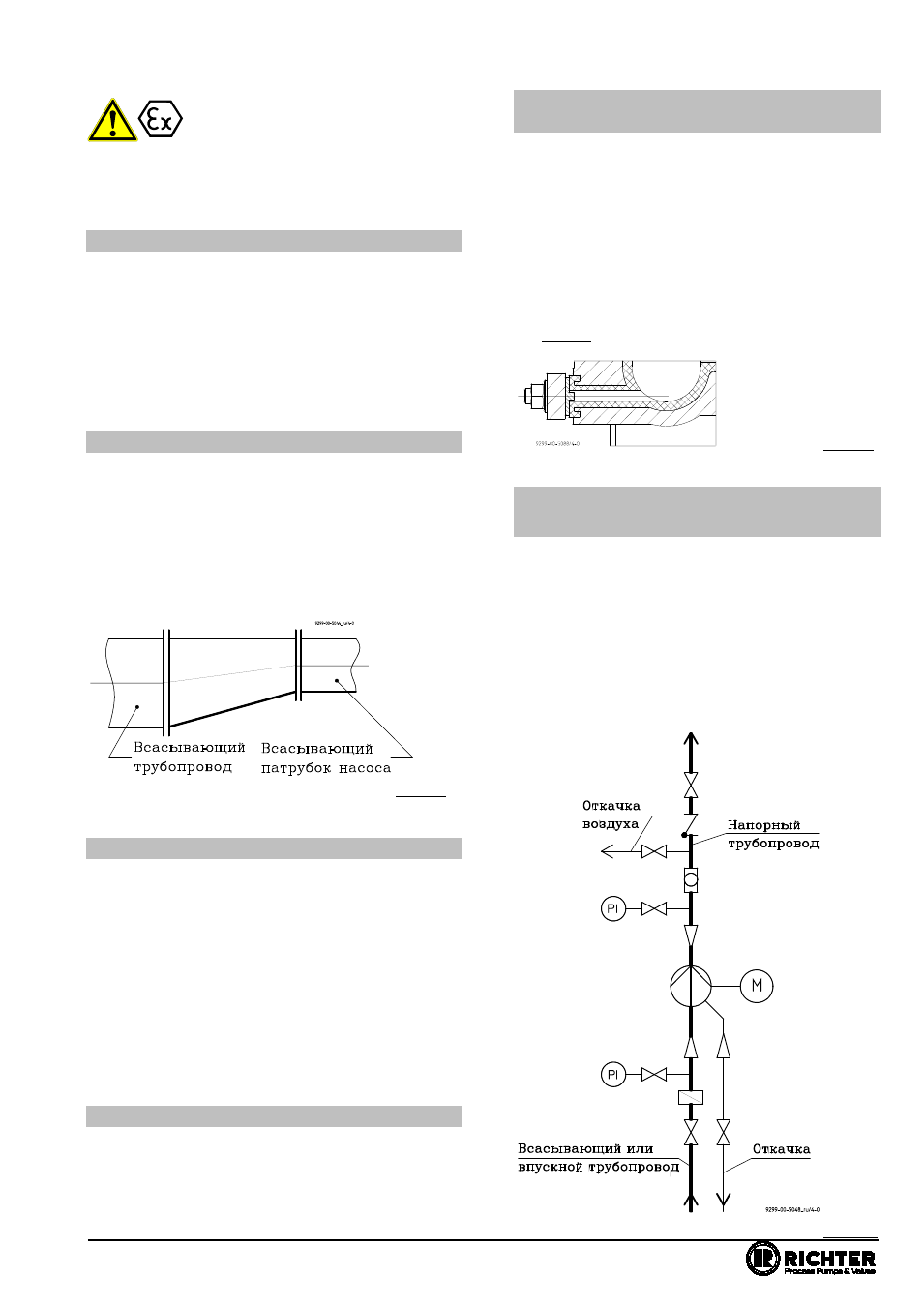

Рис. 3
5.4.4
Впускной трубопровод
Из впускных трубопроводов должен откачиваться
воздух в сторону резервуара, и они должны
укладываться постоянно по нисходящей к насосу.
Если устройства, встраиваемые в трубопроводы,
расположены горизонтально перед насосом,
перед ним может быть расположена низшая точка.
Отсюда трубопровод снова прокладывается с
подъёмом к насосу, и образовывающиеся здесь
пузырьки газа могут выйти через насос.
Арматуры, которые мешают течению, не
размещать прямо перед насосом.
5.4.5
Напорный трубопровод
Запорный клапан не располагать прямо над
насосом, а сначала установить перед ним
переходник.
Скорость жидкости по напорному патрубку в
случае необходимости может быть снижена.
5.4.6
Откачка воздуха и слив
жидкости
Откачка воздуха может осуществляться в
напорном трубопроводе или перед напорным
клапаном.
Трубопровод для откачки воздуха может быть
также обходным, откачивающим или промывным
трубопроводом.
Кожух насоса в стандартном исполнении
оборудован
выпускным
подсоединением.
Дополнительно может быть просверлено сливное
отверстие.
См.
рис. 4
Рис. 4
5.5
Устройства, встраиваемые
в трубопровод
Richter может поставить по желанию следующие
устройства, встраиваемые в трубопровод:
♦
клапан обратного течения
♦
запорные органы
♦
смотровые стёкла
♦
впускной резервуар
♦
грязеуловитель
♦
манометр
Рис. 5
