РАЗДЕЛ 3 - ТЕХОБСЛУЖИВАНИЕ - СТРЕЛОВЫЕ ПОДЪЕМНИКИ С ЭЛЕКТРОПРИВОДОМ
3122746 – Подъемник JLG – 3-7
управления с земли или с платформы (не путайте
разъемы для анализатора главной системы
управления и модуля СИН).
Введите пароль для уровня доступа 1 (33271).
Затем войдите в подменю MACHINE SETUP,
LOAD и выберите «2=CUTOUT PLT». Нажмите
ПРАВУЮ СТРЕЛКУ для просмотра подменю
MACHINE SETUP, LOAD TYPE. Установите его на
«1=4 UNDER BASKET», чтобы выбрать систему
измерения нагрузки с четырьмя cдвиговыми
балочными силоизмерительными элементами,
установленными под платформой. В этот момент,
скорее всего, активизируется визуальная и
звуковая сигнализация главной системы
управления, связанная с системой измерения
нагрузки (поскольку модуль СИН
не откалиброван).
11. Выполните калибровку системы измерения
нагрузки. См. описание процедуры калибровки в
данном руководстве, чтобы подготовить систему
измерения нагрузки к использованию.
3.3 КАЛИБРОВКА
Процедура

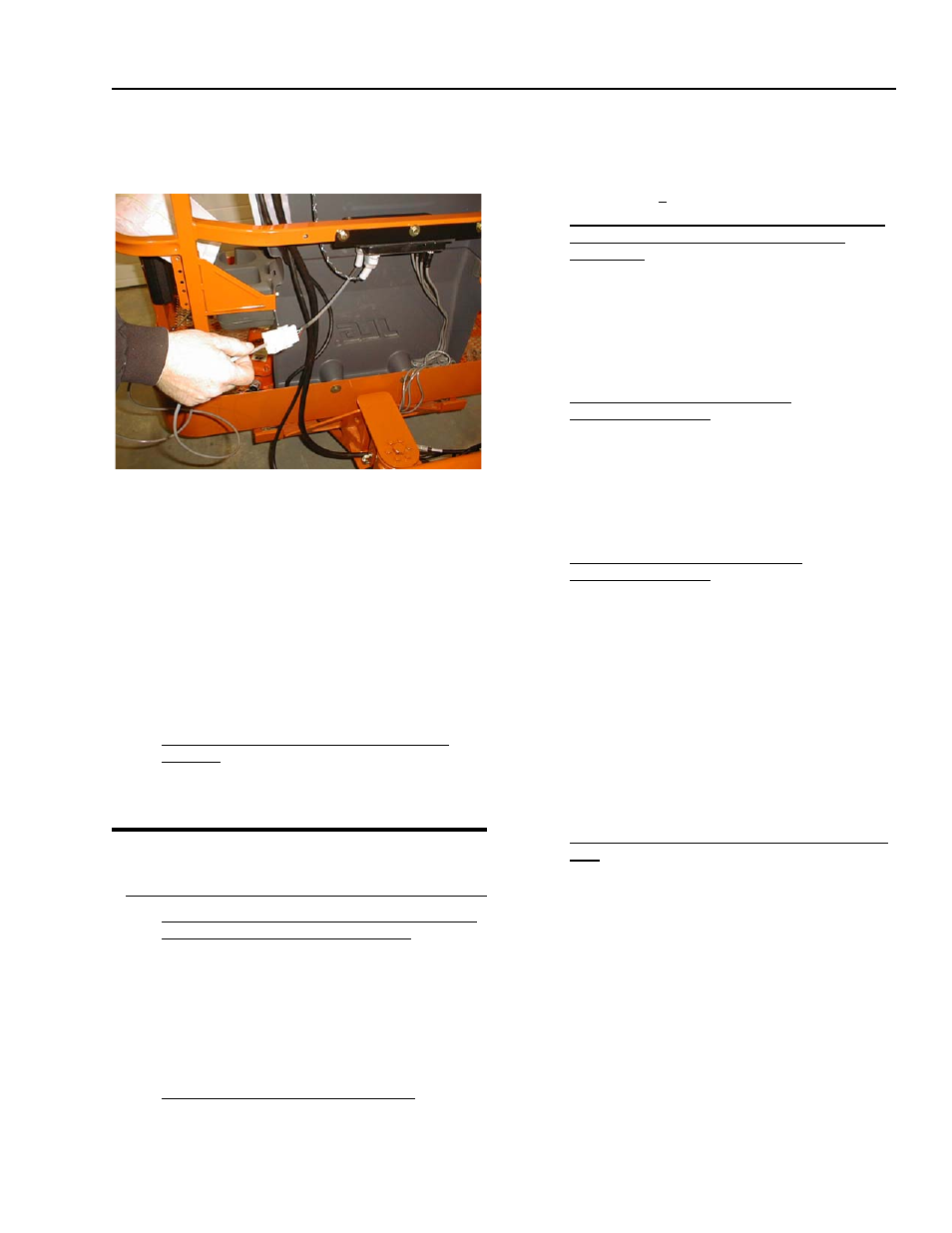

1. Подсоедините анализатор JLG к модулю СИН и
введите пароль для уровня доступа 1. Не
путайте разъем анализатора главной системы
управления с разъемом анализатора модуля
СИН. Разъем главной системы управления
закреплен под пультом управления с платформы,
а разъем модуля СИН находится на конце
короткого жгута проводов рядом с модулем.
Войдите в меню ACCESS LEVEL и ведите пароль
для уровня доступа 1 (33271).
2. Установите платформу горизонтально. Для
выполнения калибровки платформа должна
быть приблизительно горизонтальна. Установите
платформу в горизонтальное положение с пульта
управления с земли (при необходимости) с
отклонением +5 градусов.
3. Настройте модуль СИН для режима стрелового
подъемника и выберите нужные единицы
измерения. Войдите в подменю модуля СИН
MACHINE SETUP, MODEL и выберите
«MODEL=BOOM LIFT». Нажмите ПРАВУЮ
СТРЕЛКУ для просмотра меню выбора единиц
измерения. Выберите «UNITS=LBS» для
отображения нагрузки на платформу в фунтах
или «UNITS=KG» для отображения нагрузки на
платформу в килограммах.
4. Удалите с платформы все, кроме
приспособлений JLG. Платформа должна быть
пустой, чтобы система измерения нагрузки могла
записать ее вес во время калибровки. Следует
убрать все инструменты, мусор и устройства,
установленные пользователем. Фиксированные
приспособления JLG следует оставить, поскольку
их вес будет учтен в величине номинальной
грузоподъемности в следующем шаге.
5. Сконфигурируйте модуль СИН для
приспособлений JLG. Необходимо определить
вклад каждого фиксированного приспособления
JLG в величину номинальной грузоподъемности.
На приспособлениях JLG имеются таблички с
величиной их фактического вклада в
номинальную грузоподъемность. Если табличка
отсутствует, сверьтесь с соответствующим
руководством приспособления JLG или с
таблицей, имеющейся в данном руководстве.
После того, как они будут определены, вклады
всех фиксированных приспособлений JLG,
установленных на платформе машины, следует
сложить и вести на экране анализатора
PERSONALITIES, ACC’Y (используя
соответствующие единицы измерения).
6. Выполните калибровку с помощью анализатора
JLG. Войдите в меню верхнего уровня
анализатора CALIBRATION и нажмите ENTER.
Нажмите ESC для отмены калибровки или
ENTER для начала калибровки (тарирования).
Если калибровка завершилась удачно,
анализатор выдаст сообщение «COMPLETE».
Если калибровка завершилась неудачно,
появится сообщение, которое поможет найти
решение (см. раздел «Устранение
неисправностей» данного руководства). Нажмите
ESC для возврата в меню верхнего уровня.
